Pour créer une Nomenclature de l'exemple de scène depuis l'étape 7, utilisez la fonction Gestion de dessin > Fabrication > Nomen
. Sélectionnez, dans la fenêtre de dialogue Nomenclature, les options d'exportation de votre choix.
Vous décidez par le choix de la configuration si l'ancien Report Manager ou le nouveau ISD Report Manager plus pratique s'ouvre.
- L'ancien Report Manager utilise pour la configuration des fichiers avec l'extension de nom de fichier RMS.
- Le nouvel ISD Report Manager en cours à partir de la version 2023 utilise des fichiers de configuration XML avec l'extension de nom de fichier RM_SETTINGS.
Par un clic sur le bouton OK, la nomenclature est générée.

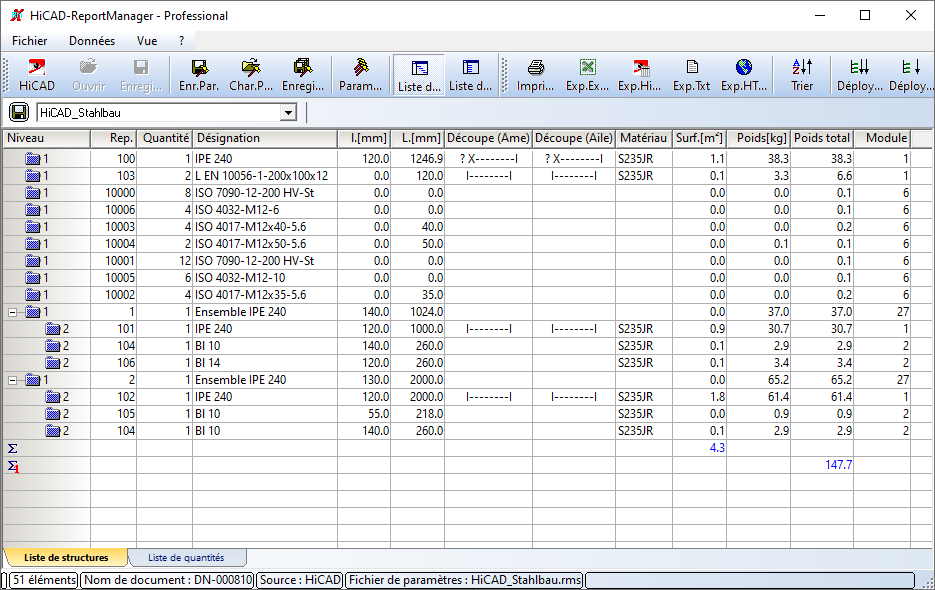

Exemple de Nomenclature dans l'ancien Report Manager
retour à l'étape 7 : Modifier les dessins validés
Pour la création / gestion des données de fabrication, cf. également l'Exemple 3.
