Charger la scène liée pour l'élément actif

Gestion de dessin > HELiOS PDM > Documents liés

Utilisez cette fonction pour charger des scènes ou des dessins qui sont liés à l'élément actif.

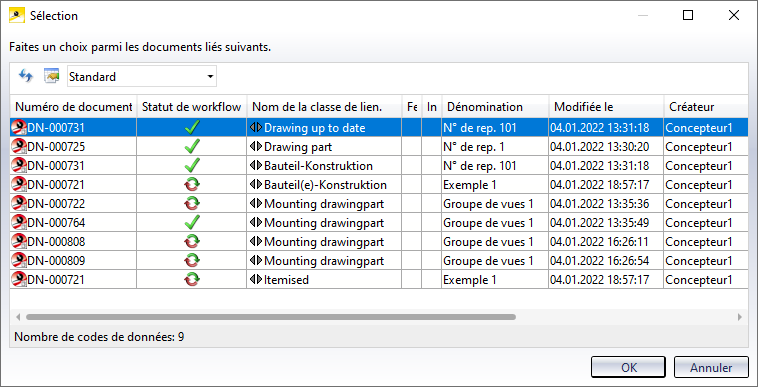

Dans la fenêtre de dialogue, sélectionnez les documents souhaités et cliquez sur OK.

Un clic sur le symbole donne accès à d'autres fonctions dans un menu déroulant :

	Scène d'élément Ouvre la scène contenant l'élément actif. Par exemple, si vous travaillez avec des dessins référencés d'élément individuel et que vous appelez cette fonction dans la scène originale, c'est la scène de l'élément correspondant qui sera ouverte.
	Dessin de fabrication Ouvre le dessin de fabrication de l'élément actif.
	Dessins de fabrication Affiche une liste de tous les dessins de fabrication dans lesquels se trouve l'élément actif, c'est-à-dire également les dessins d'ensemble. Choisissez les documents souhaités et fermez la fenêtre avec OK.
	Dessins de montage/client Affiche une liste de tous les dessins de montage et tous les dessins clients dans lesquels se trouve l'élément actif. Choisissez les documents souhaités et fermez la fenêtre en cliquant sur OK.
	Modélisation de repérage Ouvre la modélisation source repérée de l'élément actif, c'est-à-dire la modélisation dans laquelle l'élément a été repéré. Cf. également Attribut ITEMISATIONMODEL.
