Actualiser uniquement les nomenclatures et les cartouches des dessins

Gestion de dessin > Atelier > Dessin > Uniquement nomenclature et cartouche

Avec l'aide de cette fonction , vous actualisez, après une modification sur la scène, uniquement les nomenclatures et les cartouches des dessins de fabrication. Toutes les autres modifications, comme l'échelle, les cotations, les dénominations ou les nouvelles vues ne seront pas prises en compte. Les modifications de la géométrie seront cependant, elles, retenues.

Important :

Les bulles d'annotation (par ex. le diamètre des perçages standardisés) ont un point d'attache absolu dans le dessin de fabrication. Si le trou est déplacé, le point d'attache reste à l'endroit initial et la position du point d'attache ne correspond plus au trou. Cela peut ainsi créer des situations dans lesquelles les bulles pointent vers le mauvais trou.



Prenons un exemple

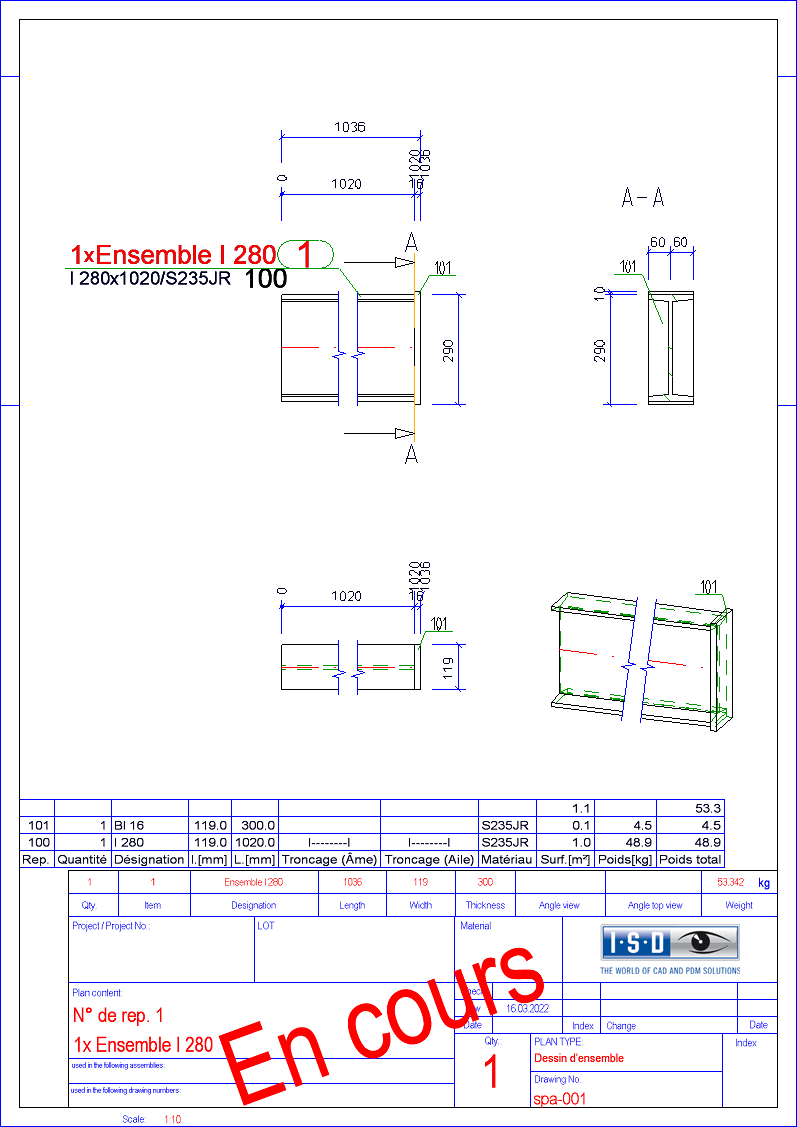

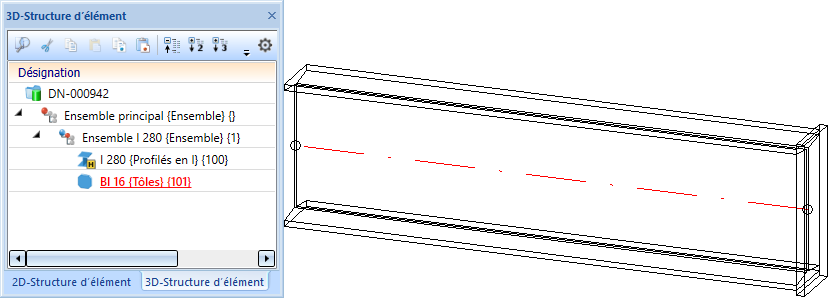

Nous créons un dessin de fabrication à partir de la scène suivante.

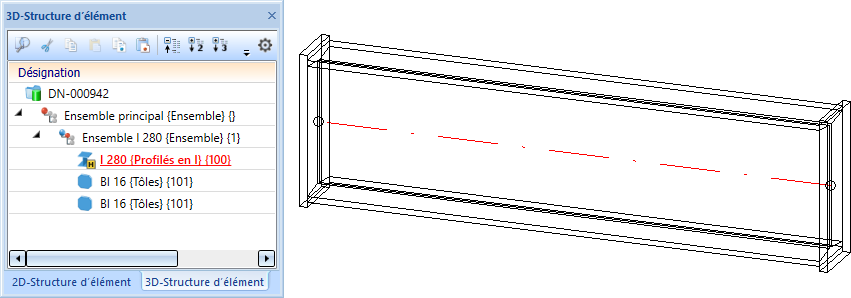

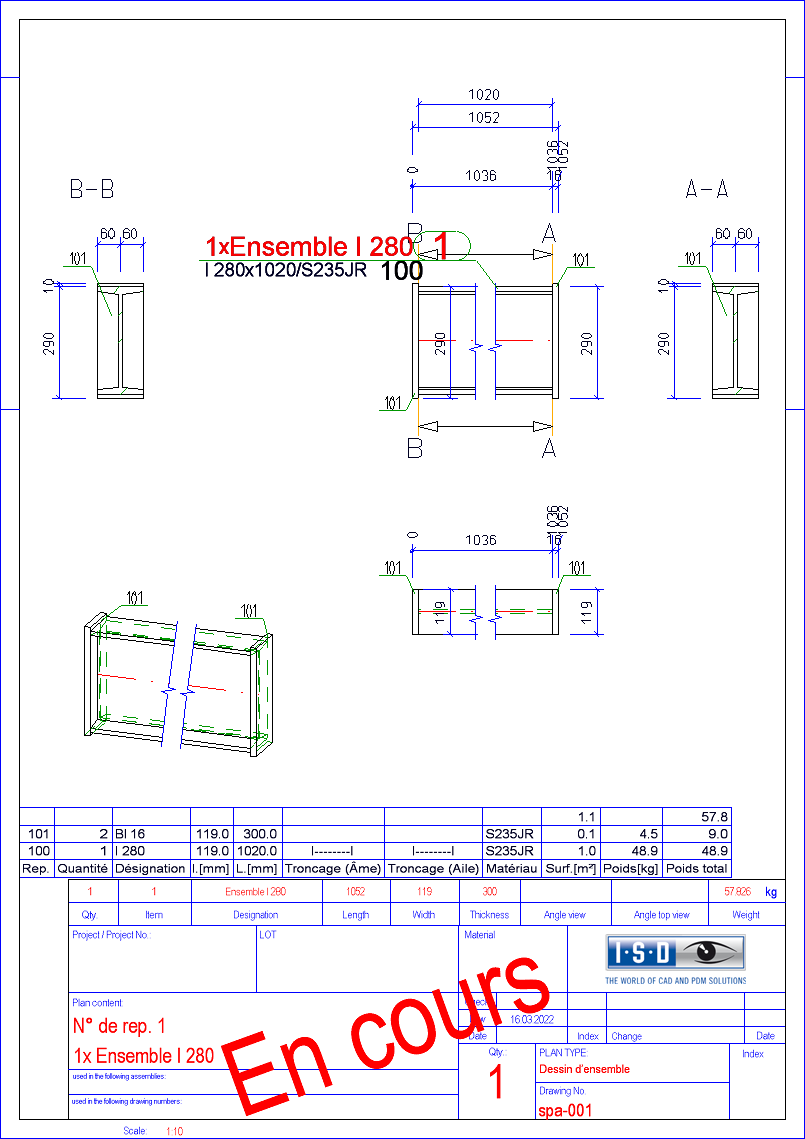

Maintenant, nous complétons la scène d'une deuxième tôle, puis actualisons le dessin avec la fonction Dessin .

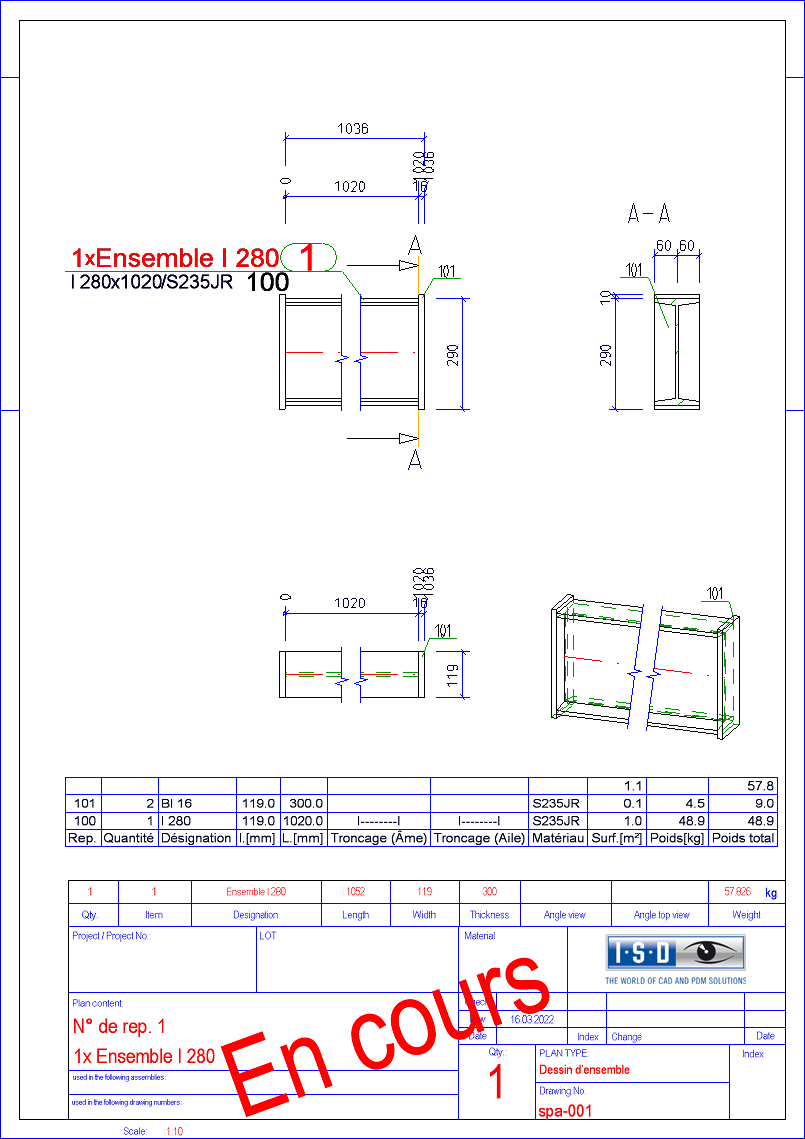

Si l'on avait actualisé le dessin avec la fonction Uniquement nomenclature et cartouche , on aurait obtenu le résultat suivant :
