Actualiser les modélisations

Gestion de dessin > Scène > Actualiser les modélisations

Comme pour les dessins de fabrication, vous pouvez également gérer des étapes de construction (c'est-à-dire des modélisations d'éléments référencés) dans HiCAD. Vous disposez, pour cela, des liens

• Étape de construction (Construction unit)
• Modélisation à jour (Model up to date) et
• Modélisation non à jour (Model not up to date).

Ces liens permettent de vérifier si les dessins contiennent des sections de construction référencées obsolètes et si celles-ci doivent être actualisées. Pour que la fonction puisse être utilisée, le paramètre Actualiser les éléments référencés doit être réglé sur Oui dans le Gestionnaire de configuration sous Configuration active > PDM > Gestion de dessin .

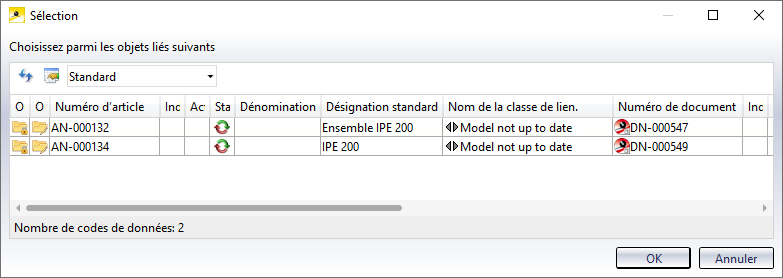

Une fois la fonction exécutée, les modélisations contenant des parties référencées obsolètes sont répertoriées dans une fenêtre de dialogue.

Choisissez la modélisation souhaitée et cliquez sur OK.
