Enregistrer la scène
Gestion de dessin > Scène > Enreg.
Les fonctions de la zone Enregistrer permettent de sauvegarder les scènes avec ou sans utilisation de la base de données HELiOS.
Dès que, gestion de dessin active, vous avez enregistré la scène, l'état des éléments s'affiche directement dans HiCAD ou via le bureau HELiOS Desktop. Vous pouvez donc constater de suite pour quel élément il existe déjà un dessin de fabrication et s'il est à jour.
Vous disposez des fonctions suivantes :
|
|
En cliquant sur cette icône, vous activez la fonction principale Enregistrer la scène. En cliquant sur la flèche |
|
|
|
|
|
|
|
||
en-dessous de l'icône, vous accédez à un menu déroulant avec d'autres fonctions.
Après la sauvegarde d'un dessin géré via HELiOS alors que la fonctionnalité de Gestion de dessin est activée, aucune annulation n'est possible ! La raison en est que les données HELiOS sont générées (ou actualisées) pendant la sauvegarde et que les fonctions UNDO ne peuvent pas être utilisées pour les bases de données. Par conséquent, les sauvegardes de données de HiCAD ne peuvent être utilisées que de manière limitée ; les sauvegardes de données ne peuvent être utilisées pour le projet que si l'état de la base de données est identique.
Le statut actuel d'une scène de la gestion de dessin est indiqué dans l'ICN, par exemple.
Enregistrer la scène
Gestion de dessin > Scène > Enreg.
La scène en cours sera enregistrée dans la base de données HELiOS.
Par rapport à la fonction standard de HiCAD Enregistrer la scène, la fonction du même nom sous Gestion de dessin offre les fonctionnalités et avantages suivants :
- Une fiche d'article unique sera générée automatiquement pour tous les nouveaux éléments.
- Tous les attributs de géométrie HELiOS seront associés automatiquement en fonction des éléments (par ex. le poids, la surface, la longueur et l'angle de coupe des profilés, les dimensions des tôles de la Charpente métallique, les tailles de coupe des tôles pliées).
- Les liens Élément-Document (Part-Document) HELiOS seront automatiquement générés et donc également les preuves d'utilisation pour les éléments dans les scènes et les dessins.
- Les attributs d'article de HELiOS seront actualisés automatiquement à chaque modification de la scène.
- Les structures produit de HELiOS seront automatiquement générées.
- Les liens HELiOS pour les dessins de fabrication à jour et non à jour seront actualisés.
- Une méthode de travail combinée impliquant des pièces standardisées d'usine et achetées, toutes indépendantes de la commande, est prise en charge.
- La configuration des attributs d'article PDM peut être effectuée en fonction du client, si nécessaire.
- Si le dessin est enregistré en dehors du projet actif, un message s'affiche : Attention ! Enregistrer la scène en dehors du projet attribué supprime, pour les éléments dont les fiches d'article générées automatiquement, le lien à la fiche d'article et annule le référencement. Enregistrer tout de même en dehors du projet ?
En cliquant sur Oui, les attributions de fiches d'article générées liées au projet seront supprimées, et des éléments avec des fiches d'article générées automatiquement à partir d'autres projets pourront être insérés. Si vous sélectionnez Non, le processus d'enregistrement sera annulé.
Chaque élément obtient à l'enregistrement de la scène un des liens suivants :
- Sans dessin (Without drawing)
Il n'existe aucun dessin de fabrication pour l'élément. - Dessin à jour (Drawing up to date)
Un dessin de fabrication existe et il est actuel. - Dessin non à jour (Drawing not up to date)
Un dessin de fabrication existe mais il n'est pas actuel. - Dessin non nécessaire (No drawing required)
Il s'agit d'un profilé "non usiné". Ce lien ne sera représenté que si, dans le Gestionnaire de Configuration, la valeur du paramètre Dessin de fabrication pour profilés non usinés est réglé sur Non. - Supprimé (Deleted)
Si vous supprimez des objets gérés par la Gestion de dessin de votre scène, ils seront supprimés de la scène. Lorsque vous l'enregistrez, le type de lien Supprimé est attribué dans la base de données aux codes de données correspondants des objets supprimés. - Repéré (Itemised)
L'élément possède un numéro de repère.
Avant d'enregistrer, les éléments et ensembles doivent avoir été repérés (exception faite de l'utilisation de la fonction Enregistrer sans actualisation HELiOS

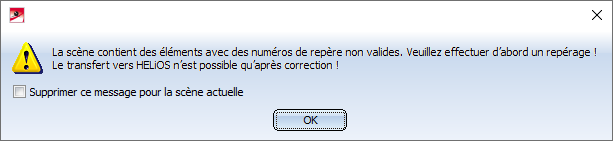

). Si, au lancement de la fonction d'enregistrement, la scène comporte des éléments non repérés ou des éléments avec des numéros de repère non valides, apparaît alors le message suivant :
Avec la Gestion de dessin, l'enregistrement du dessin est en corrélation avec l'enregistrement dans la structure produit. La structure produit permet, entre autres, de pouvoir créer des nomenclatures avec le bureau HELiOS Desktop sans recourir à HiCAD, tout en ayant un accès aux informations sur les éléments identiques, le repérage et les géométries. De la même façon, le module Gestion de dessin reconnaît à l'enregistrement du dessin si des éléments ont été ajoutés, supprimés ou modifiés.
Enregistrer sous..., Nouvelle fiche d'article
Gestion de dessin > Scène > Enreg. > Nouvelle fiche d'article
La scène en cours sera saisie dans la base de données HELiOS avec une nouvelle fiche d'article et de document.
Les remarques indiquées pour la fonction Enregistrer la scène s'appliquent.
Enregistrer sous..., Attribuer la fiche d'article
Gestion de dessin > Scène > Enreg. > Attribuer la fiche d'article
La scène en cours sera saisie dans la base de données HELiOS avec une fiche d'article déjà existante et une nouvelle fiche de document.
Les remarques indiquées pour la fonction Enregistrer la scène s'appliquent.
Enregistrer sans HELiOS, via l'explorateur
Gestion de dessin > Scène > Enreg. > Enregistrer sous
La scène en cours sera sauvegardée avec l'explorateur de fichier et ne sera pas saisie dans la base de données.
Cela signifie que la scène sera enregistrée en dehors du projet attribué et que, pour les éléments avec des fiches d'article générées automatiquement, le lien avec la fiche d'article est supprimé et le référencement est rompu.
Enregistrer sans actualisation HELiOS
Gestion de dessin > Scène > Enregistrer
La scène en cours sera enregistrée dans HELiOS, mais sans actualisation des liens. Cette fonction ne requiert pas au premier abord un repérage des éléments. Ce n'est que quand vous créez les dessins et que vous voulez les actualiser que le repérage doit être effectué, puis dans le but d'actualiser les liens, vous utiliserez la fonction Enregistrer la scène.
