Pour effectuer un repérage (numérotation par un numéro de repère ou de position, d'où positionnement) manuel, HiCAD met à votre disposition les fonctions :
|
|
Repérage des él. indiv. |
|
|
|
Repérer un élément (menu contextuel des éléments) |
Repérage manuel et recherche d'éléments identiques de l'élément actif, avec les paramètres actuels |
Repérage manuel et recherche d'éléments identiques des éléments individuels, avec les paramètres actuels
Scène > Repérer/Détailler > Repérage > Repérage des él. indiv.
Cette fonction permet d'attribuer manuellement un numéro de repère (de position) aux éléments individuels.
- Identifiez l'élément. La fenêtre de dialogue Repérage individuel s'ouvre. Le contenu de la fenêtre dépend si l'élément appartient à un groupe d'éléments avec numérotation conforme à la règle ou non réglementée.

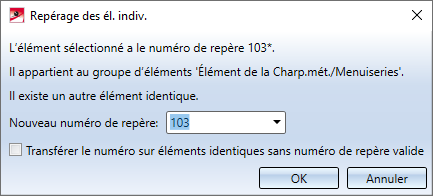

- Éléments avec numérotation conforme à la règle

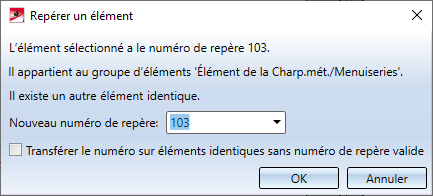

- Éléments avec numérotation non réglementée
- Saisissez le numéro de repère. Veuillez prendre note des points suivants :
- Différents éléments qui appartiennent à un groupe d'éléments avec une numérotation non réglementée peuvent partager un seul numéro de repère.
- Des éléments identiques qui appartiennent à un groupe d'éléments dont la numérotation n'est pas réglementée peuvent porter des numéros de repère différents.

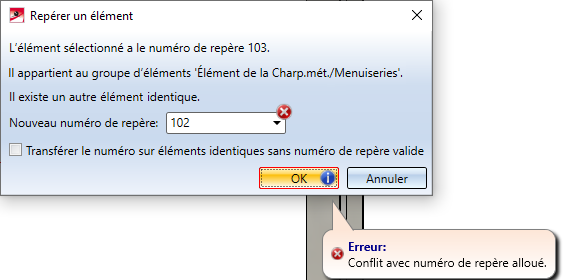

- Si l'on tente d'attribuer un numéro de repère qui a déjà été attribué à un élément d'un groupe d'éléments avec numérotation conforme à la règle, une alerte s'affiche dans la boîte de dialogue et la saisie n'est pas acceptée. Corrigez alors le numéro.
- Cliquez sur OK pour exécuter le repérage.
- Réitérez la fonction pour repérer d'autres éléments.
À savoir :
Lorsque vous repérez des éléments individuels qui ne sont pas pertinents pour la nomenclature, un message s'affiche par ailleurs informant L’élément n’est pas pertinent pour la nomenclature ! avec la question Le rendre pertinent pour la nomenclature ? En répondant par Oui, la pertinence pour la nomenclature sera établie, puis le repérage sera effectué. En répondant par Non, vous mettez alors un terme à la fonction qui ne sera pas exécutée.
Repérage manuel et recherche d'éléments identiques de l'élément actif, avec les paramètres actuels
Clic droit sur l'élément > Repérer un élément
Cette fonction, accessible depuis le menu contextuel pour les éléments ou depuis le menu contextuel de l'ICN, permet d'attribuer manuellement ou de modifier un numéro de repère (de position) à l'élément actif. La fonction suit le même procédé que la fonction Repérage des él. indiv., mais la différence est qu'elle se ferme automatiquement après le repérage de l'élément actif.
