Paramétrages dans le Gestionnaire de Configuration
Les unités de longueur, de surface et de volume utilisées pour les scènes ainsi que le format de la date peuvent être prédéfinis dans le Gestionnaire de Configuration ISD. Vous trouverez les paramètres correspondants sous Paramètres système > Unités.
Les paramètres prédéfinis par ISD dépendent de la région choisie lors de l'installation ou dans la configuration des paramètres.

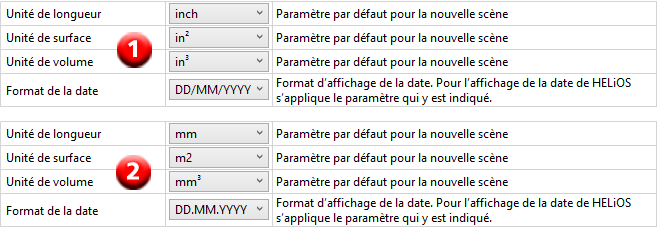

(1) Paramètres prédéfinis USA/Canada, (2) Europe
Unité de longueur

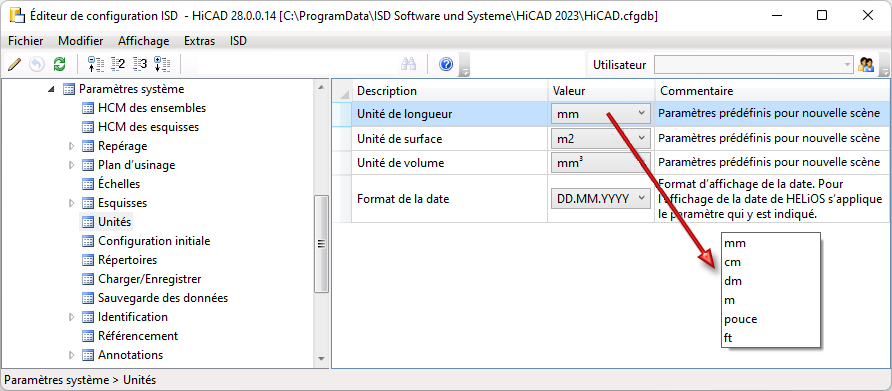

HiCAD prend en charge les scènes construites dans des unités de mesure métriques et non métriques. Vous pouvez spécifier l'unité de longueur dans le Gestionnaire de Configuration sous Paramètres système > Unités > Unité de longueur.
Veuillez prendre connaissance du point suivant :
Les paramètres sélectionnés dans Paramètres système > Unités ne s'appliquent qu'aux scènes nouvellement créées. Ces paramètres ne peuvent pas être modifiés dans la scène elle-même.
Indépendamment de l'unité de longueur définie dans le Gestionnaire de Configuration, les scènes existantes (issues de versions antérieures à HiCAD 2023) sont chargées dans l'unité qui était active au moment de l'enregistrement de ces scènes.
L'échelle et l'unité de longueur de la scène en cours sont affichées dans la barre d'état HiCAD.

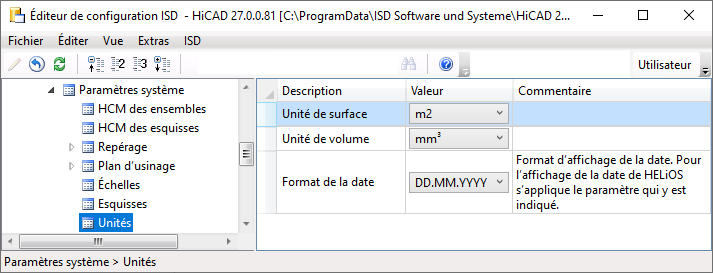

Unité de surface et de volume
Outre l'unité de mesure de la scène, il est possible de définir l'unité de mesure dans laquelle les surfaces (attribut §10) et les volumes (attribut §20) doivent être édités dans l'ICN, dans les masques d'attributs, dans la visionneuse (HiCAD Viewer) et dans les nomenclatures. Le paramètre par défaut de ISD pour les surfaces est le mètre carré m2, pour les volumes le millimètre cube mm3.
Attention :
Si une unité autre que m2 ou mm3 est définie ici, vous pouvez alors définir sous Paramètres système > Divers comment doivent être effectués les calculs de surface et de volume lors de l'ouverture de scènes ou du chargement d'éléments qui ont été créés avec une version antérieure à HiCAD 2021.

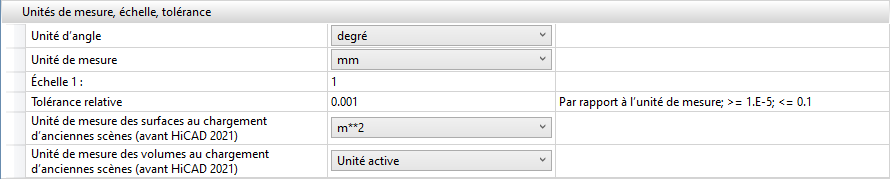

Unité de mesure des surfaces/volumes lors du chargement d'"anciennes" scènes
Pour les scènes et éléments créés avec une version antérieure de HiCAD (avant HiCAD 2021), vous pouvez spécifier dans le Gestionnaire de Configuration sous Paramètres système > Divers comment le calcul de la surface et du volume doit se faire lors de l'ouverture de ces scènes et éléments.
Le réglage par défaut prédéfini par ISD pour les surfaces est le mètre carré, pour les volumes l'Unité active, c'est-à-dire le millimètre cube.
En règle générale, ces paramètres correspondent à ceux de la rubrique Paramètres système > Unités. Cela signifie que vous n'avez rien à changer lorsque vous chargez des scènes de versions antérieures de HiCAD.
Si vous chargez des constructions qui ont été créées avec une version antérieure de HiCAD et qui vous ont été fournies par des personnes tierces, alors les paramètres qui y sont utilisés pour l'unité de mesure des surfaces et des volumes doivent être connus et, si nécessaire, ajustés sous Paramètres système > Divers, sinon des différences peuvent se produire. Si, par exemple, le paramètre utilisé pour la scène diffère du m2, tous les attributs de la surface seront mis à l'échelle interne en m2, puis ramenés à l'affichage dans celle de l'unité d'affichage.
Un petit exemple :
Avec une version antérieure de HiCAD, un parallélépipède a été construit avec une longueur de côté de 100 mm. L'unité de mesure de la surface était le cm2. Si vous chargez cette scène avec les paramètres par défaut indiqués ci-dessus, 600 est affiché comme la surface du parallélépipède, c'est-à-dire 600 m2. Ce n'est bien sûr pas souhaitable. Dans ce cas, sous Paramètres système > Divers, le paramètre Unité de mesure des surfaces... devrait être modifié en cm2 pour que l'affichage dans HiCAD fournisse la valeur correcte de 0,06 m2.
Utilisation de modèles de configuration

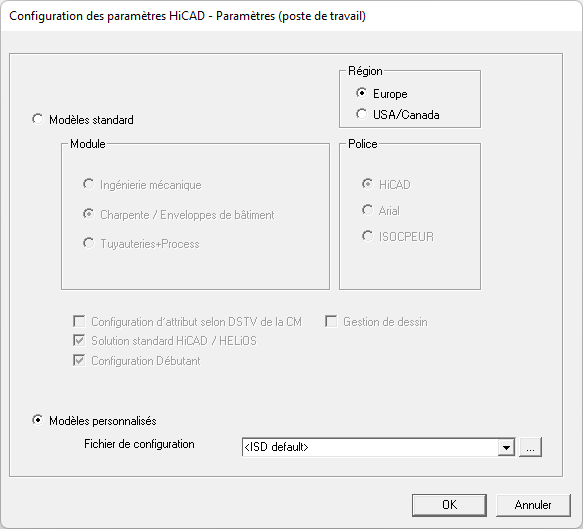

Si vous souhaitez utiliser votre propre modèle de configuration pour une version HiCAD déjà installée, utilisez l'outil ParKonfigComp.exe stocké dans le sous-répertoire EXE de votre dossier d'installation HiCAD.
À l'aide de cet outil, vous pouvez utiliser soit les configurations standards à ISD (du répertoire TEMPLATES de l'installation HiCAD), soit vos propres configurations à partir de n'importe quel répertoire (du réseau).
|
Si vous sélectionnez la région USA/Canada, le système passe automatiquement aux unités impériales, c'est-à-dire non métriques. Ceci est valable pour :
Cela signifie que les paramètres définis dans le Gestionnaire de Configuration seront, le cas échéant, remplacés ! Ceci est également valable pour la région Europe. Dans ce cas, les unités, les cotes et les échelles seront converties en unités métriques.
|
Autres remarques sur les unités
En ce qui concerne les unités, veuillez également tenir compte des remarques suivantes :
Saisie de valeurs / formules
Dans les saisies de valeurs et les formules, il est également possible dans la plupart des cas de travailler avec des unités mixtes. La valeur est alors convertie dans l'unité de mesure sélectionnée pour la scène. Par exemple, si vous avez défini l'unité de longueur de la scène en mm et que vous avez utilisé la valeur 1 3/4" + 12.5 mm dans une fonction, la valeur est alors convertie en mm, c'est-à-dire que le résultat est 56.95 (mm).

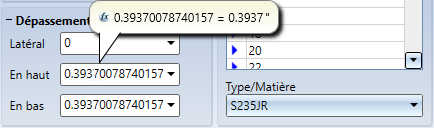

Si, dans les fenêtres de dialogue, vous déplacez votre curseur sur le champ de saisie, une info-bulle vous indique dans quelle unité la valeur correspondante est calculée, par exemple :
Cela vaut également pour d'autres unités paramétrées sur la scène, par exemple, un angle :

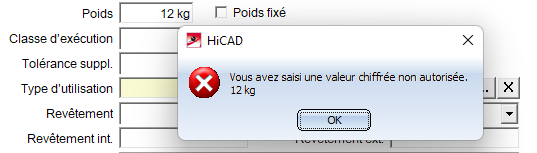

Pour la saisies des valeurs où les formules, les fractions, les variables, les unités de mesure et les espaces ne sont pas supportés, par exemple dans la fenêtre de dialogue Attributs d'élément, un message d'erreur s'affiche, par exemple :

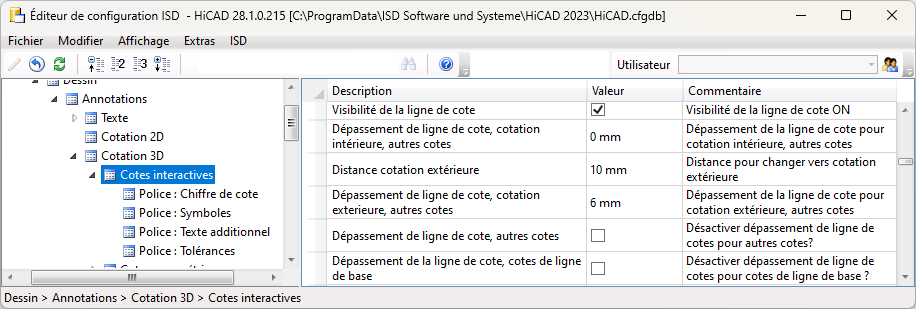

Paramètres de cotation
Si vous avez défini dans les paramètres de cotation une autre unité que celle utilisée pour la scène, l'unité est indiquée après le chiffre de cote. Si, dans les paramètres de cotation, vous avez sélectionné Aucune unité, le chiffre de cote est indiqué par défaut sans unité.
Enregistrement de la scène
L'unité de mesure est enregistrée dans le fichier SZA ou KRA correspondant à la sauvegarde respectivement d'une scène ou d'un élément 3D. Si vous ajoutez un élément 3D dans une scène qui possède une autre unité de mesure que celle du fichier KRA de l'élément, l'unité de l'élément sera alors convertie dans l'unité de la scène.
Unités dans le Gestionnaire de Configuration

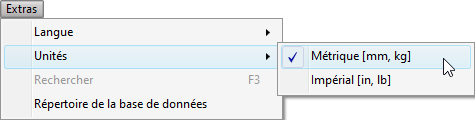

Dans le Gestionnaire de Configuration, il est possible de définir sous Extras si les valeurs de longueurs et de poids qui y sont indiquées doivent être affichées en unités métriques (millimètres et kilogrammes) ou impériales (pouces et livres).
Les chiffres sont affichés arrondis avec l'unité suivante. Lors de l'édition des valeurs, aucun arrondi n'est effectué, les chiffres sont affichés avec précision.

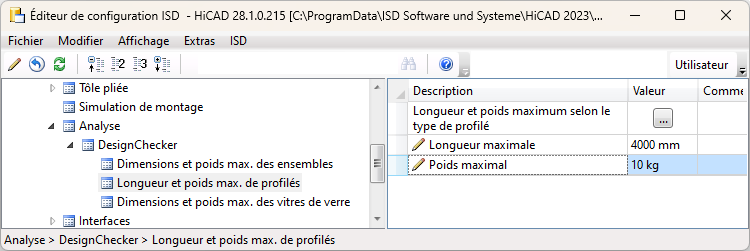

Exemple :

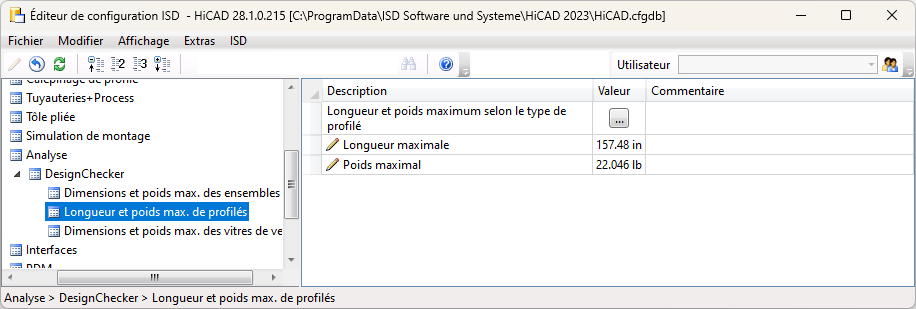

Si le paramètre est modifié sous Extras, les valeurs sont alors converties en conséquence, par exemple
Le réglage des unités de mesure sous Extras ne concerne que la représentation dans le Gestionnaire de configuration. Dans HiCAD, les valeurs sont toujours converties dans l'unité de mesure de la scène.
Affichage des unités actuellement utilisées

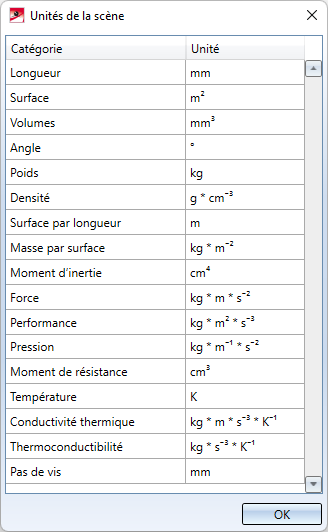

En plus des unités mentionnées ci-dessus, HiCAD permet de définir, pour les unités d'autres paramètres spécifiques à votre secteur d'activité. Toutes les unités actuellement paramétrées peuvent être affichées à l'aide de la fonction Unités de la scène dans le menu Rubriques d'aide et informations
.
