Référencement : Cas d'utilisation 2

Le repérage (positionnement) et la recherche d'éléments identiques s'effectue sur tous les ensembles, consécutivement sur la scène entière.

Il s'agit d'un cas assez rare dans les domaines de la Charpente métallique, des Enveloppes de bâtiment, et de la Construction de façades, dans lequel l'utilisateur repère à la fois tous les ensembles et référence également réellement les éléments individuels. Il est alors important que le repérage - et ainsi le regroupement des éléments identiques dans la nomenclature - s'opère sur tous les ensembles. En clair : si un élément, exemplairement une platine frontale est présente plusieurs fois sur la scène dans différents ensembles, par ex. un cadre soudé - est défini, cet élément doit alors posséder partout le même numéro de repère (de position).

Recommandation

Dans le Gestionnaire de Configuration, le paramètre sous Paramètres système > Référencement >

Synchroniser les données des numéros de repère/attributs d'élément lors de l'actualisation du fichier

devrait indiquer Pour éléments principaux et secondaires.

Par la suite, lors d'une actualisation des éléments référencés, les numéros de repère et tous les attributs d'élément seront également toujours synchronisés. Cela s'applique peu importe dans quel ensemble ou dans quelle scène l'élément est compris.

À savoir :

• En modifiant dans ce paramétrage les attributs d'élément, l'élément ou l'élément supérieur ne sera alors à ce moment-là pas indiqué comme modifié. Pour obtenir une synchronisation, l'élément modifié doit encore être enregistré avec les Fonctions de référencement.
• Par la fonction Actualiser, Éléments identiques, élément actif , la requête après actualisation des attributs ne s'affichera pas, puisque la synchronisation s'opère, en accord avec le paramètre choisi, de façon générale.

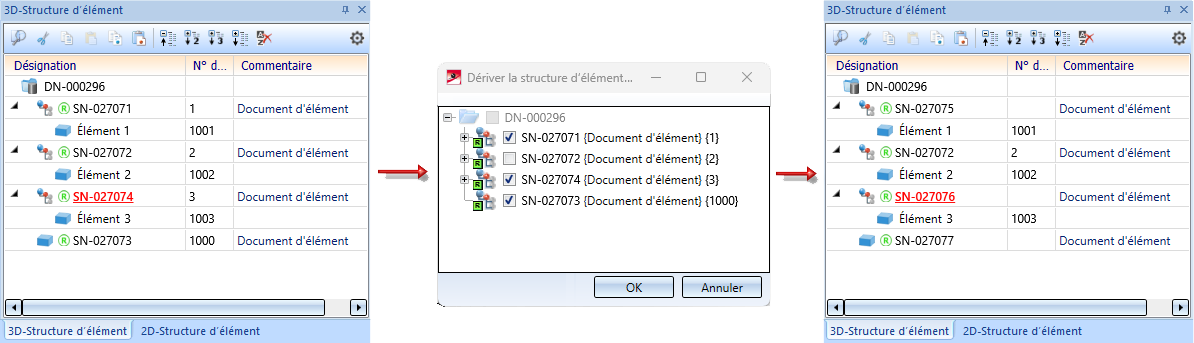

Nota bene : Si, dans le gestionnaire de configuration, sous Paramètres système > Référencement, l'entrée pour Synchroniser les données des numéros de repère/attributs d'élément lors de l'actualisation du fichier est définie sur Pour éléments princ. et sec., les numéros de repère de tous les éléments dérivés référencés sont, lors de la dérivation avec HELiOS, supprimés, de même que les données faisant partie du numéro de repère, comme par ex. le texte de repère. Ceci s'applique aux fonctions : HELiOS PDM > Fonctions HELiOS PDM pour élément actif > Produit > ... via structure CAO et HELiOS > Dériver structure d’élément ... via structure CAD (menu contextuel ICN pour les éléments 3D), ainsi qu'aux fonctions de dérivation de HELiOS Desktop.
