Procédés pour apposer
Pour apposer les coupes transversales, vous disposez de deux procédés.
Apposer complètement
En décidant d'apposer complètement, une coupe transversale particulière sera apposée sur la ligne direction complète. HiCAD vous invite à identifier les lignes directrices et la première coupe transversale, ainsi qu'à déterminer le point d'appui. La coupe transversale sera apposée sur le premier point de la ligne directrice.
Diverses coupes transversales
En décidant d'apposer diverses coupes transversales, vous pouvez en principe attribuer une autre coupe transversale à chaque point de la ligne directrice. Notez que toutes les fonctions ne peuvent pas être utilisées pour créer des surfaces de forme libre directement à partir de coupes transversales ayant un nombre différent de points. Dans cette méthode, comme pour apposer complètement, HiCAD vous invite à identifier les lignes directrices et la première coupe transversale ainsi qu'à spécifier le point d'appui. La coupe transversale est ensuite apposée dans le premier point de ligne directrice.
Vous disposez par la suite des possibilités suivantes :
|
|
Apposer individuellement Pour chaque point de la ligne directrice, la coupe transversale sera demandée individuellement. Vous avez trois options : |
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
Interactif jusqu'au surlignage La coupe transversale précédente peut être automatiquement apposée jusqu'à un certain point de ligne directrice. HiCAD vous demande alors d'identifier une nouvelle coupe transversale. Une fois que vous avez sélectionné cette fonction, l'étape 0 est affichée et le point de ligne directrice suivant est surligné. Si vous confirmez ensuite cette valeur, HiCAD appose jusqu'au point surligné automatiquement et poursuit avec la coupe transversale précédente. Si, par exemple, vous souhaitez utiliser la coupe transversale précédente pour les deux points de ligne directrice suivants, sélectionnez l'étape 1. |
||
|
|
Jusqu'au point identifié La coupe transversale précédente sera appliquée jusqu'à un certain point de ligne directrice. Identifie le point de votre choix. |
||
|
|
Jusqu'à la fin La coupe transversale précédente sera appliquée jusqu'à la fin de la ligne directrice. |
||

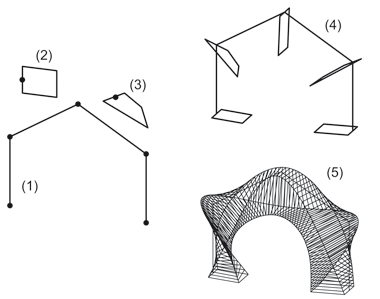

(1) Ligne directrice, (2,3) Diverses coupes transversales, (4) Trame avec coupe transversale 1 et coupe transversale 2, (5) Surface de forme libre
