Outils de cotation - Tableau de cote

Tableau de cotes

Tableau d'angle

Crée un tableau avec toutes les cotes d'angle de la scène actuelle.

1. Sélectionnez dans quelle vue vous souhaitez voir représenter le tableau d'angle : dans la vue active, dans une vue à identifier ou dans toutes les vues.
2. Déterminez la position du tableau.

Les fonctions suivantes permettent d'insérer des tableaux de la norme DIN ISO 2768 et de la norme DIN EN ISO 13920 sur la scène, par ex. :

Déterminez à chaque fois un point sur le tableau et ensuite la position de ce point sur la scène.

Notez que les tableaux sont des textes 2D et ne peuvent être modifiés qu'à l'aide de l'onglet 2D de l'ICN.

DIN ISO 2768 Tableau 1 - Écarts admissibles pour les dimensions linéaires à l'exception des dimensions d’arrêtes abattues

DIN ISO 2768 Tableau 2 - Dimensions supérieures et inférieures pour les rayons d'arrondi et les hauteurs de chanfrein

DIN ISO 2768 Tableau 3 - Dimensions supérieures et inférieures pour les dimensions angulaires considérées

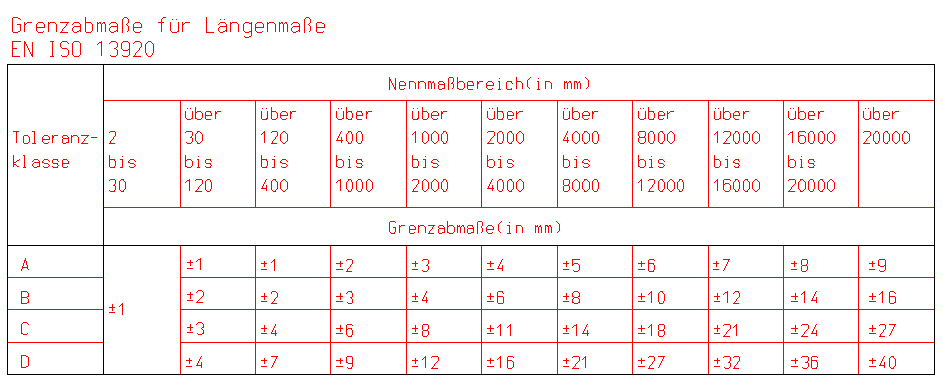

DIN EN ISO 13920 Tableau 1 - Écarts admissibles pour les dimensions linéaires

DIN EN ISO 13920 Tableau 2 - Écarts admissibles pour les dimensions angulaires

DIN EN ISO 13920 Tableau 3 - Tolérances de rectitudes, planéité et de parallélisme

Tableau

Déplacer le tableau de cotes

Déplace le tableau d'ajustement ou d'angle.

Actualiser le tableau de cotes, Individuellement

Corrige le tableau d'ajustement ou d'angle identifié en fonction des modifications apportées à la scène.

Actualiser le tableau de cotes, Scène entière

Corrige tous les tableaux d'ajustement ou d'angle en fonction des modifications apportées à la scène.

Supprimer le tableau de cotes, Individuellement

Supprime le tableau d'ajustement ou d'angle identifié.

Supprimer le tableau de cotes, Scène entière

Supprime tous les tableaux d'ajustement ou d'angle de la scène.
