Exemple : Répéter un l'élément, Modèle rotatif

Standard 3D > Répéter > Param.

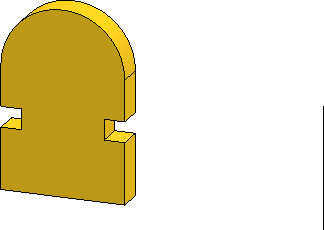

Nous voulons reproduire des répétitions de l'original suivant selon un modèle rotatif.

• Activez l'élément et lancez la fonction Param. .
• Sélectionnez le Modèle rotatif .

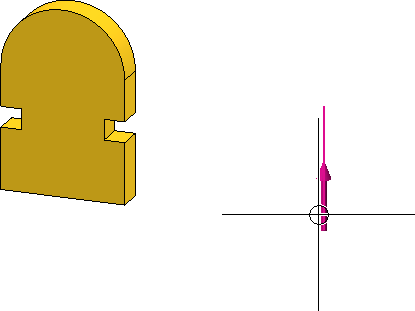

• Sélectionnez la direction comme indiqué ci-dessous.

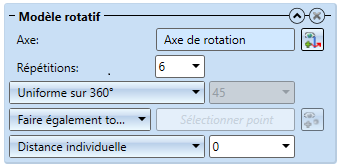

• Indiquez les paramètres suivants.

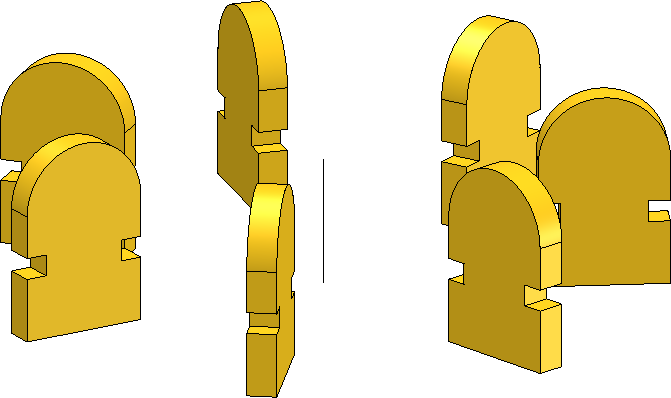

Résultat :

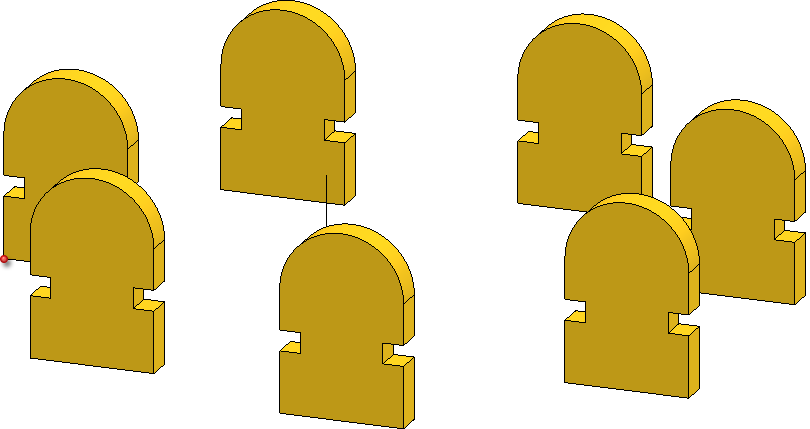

Si l'on choisit comme paramétrage non pas Faire également tourner, mais l'option Point de fixation et qu'on détermine ce dernier au niveau du coin en bas à gauche de l'original, on obtient alors le résultat suivant :
