Actualiser les vues en coupe/coupe partielle et de détail

Vues > Modifier > Actualiser les vues en coupe

À l'aide de cette fonction, les vues en coupe peuvent être mises à jour automatiquement après avoir transformé une modélisation 3D. Ce sont alors uniquement les vues en coupe de la modélisation/feuille active qui seront actualisées, et également uniquement celles qui sont visibles à ce moment.

Si vous souhaitez actualiser toutes les vues en coupe, cliquez alors sur et sélectionnez la fonction :

Actualiser toutes les vues en coupe

À l'utilisation de cette fonction, HiCAD vérifie quels éléments ont été modifiés depuis la dernière actualisation de la vue et opère l'actualisation pour ces éléments.



En outre, il est possible de recalculer les coupes partielles, les vues en coupe et/ou de détail pour tous les éléments - soit uniquement dans la vue active, soit dans toutes les vues. Vous disposez à cet effet des fonctions suivantes :

	Recalculer les coupes partielles, les vues en coupe et/ou de détail pour tous les éléments (seulement vue active)
	Recalculer les coupes partielles, les vues en coupe et/ou de détail pour tous les éléments (dans toutes les vues)

Vous accédez aux fonctions d'actualisation également via la barre d'outils transparente par un clic droit sur le symbole .

À savoir :

• Les vues en coupe/coupe partielle et de détail seront également recalculées avec les fonctions du menu contextuel sous Recalculer les coupes partielles, les vues en coupe et de détail, lorsqu'elles sont déjà marquées comme actuelles. Lors d'un "marquage d'actualisation" erroné, vous pouvez alors, dans ce cas, vous assurer que les vues en question seront corrigées.

Vous pouvez également utiliser la fonction Recalculer les coupes partielles, les vues en coupe et de détail qui se trouve à l'onglet Scène sous Extras > Outils.

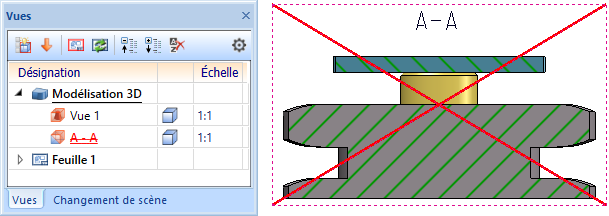

• Les vues en coupe et de détail, de même que les coupes partielles non actuelles sont identifiées dans l'ICN par un nom de vue barré et sur la scène par une croix rouge sur la vue. C'est le cas, par exemple, lorsque vous travaillez sur une vue en coupe ou de détail et que vous transformez la modélisation après avoir défini les vues, ou lorsque vous avez utilisé des opérations booléennes sur la modélisation.

Si vous ne voulez pas avoir de représentation à croix sur la scène, vous pouvez le paramétrer dans le Gestionnaire de Configuration. Vous y trouvez sous Paramètre système > Visualisation > Vues l'option Barrer les vues en coupe, en coupe partielle et de détail non actuelles dans le graphique.

• Lors d'une sortie de la scène sur l'imprimante/le traceur, la "croix rouge" ne sera pas représentée.
