Créer un nouveau repérage

Créer une annotation libre

Cotation + Annotation 2D > Texte > Repérer un élément > Libre

Cette fonction permet d’attribuer l’annotation sélectionnée à un élément. Le comportement de la fonction dépend essentiellement du ou des boutons activés dans le menu Numéro de référence, étant possible de combiner plusieurs boutons différents.

  1. Sélectionnez tout d’abord le cadre.

  2. Identifiez l’élément.

  3. Indiquez le numéro de repère ou l’incrément et le premier numéro, en fonction du bouton activé.

  4. Indiquez les deux points de la ligne de renvoi.

  5. Le cas échéant, identifiez l’élément suivant.

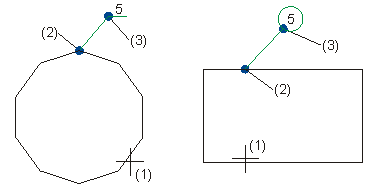

(1) Identifier l’élément
(2) Point initial de la ligne de renvoi
(3) Point final de la ligne de renvoi

Aligner horizontalement l’annotation

Cotation + Annotation 2D > Texte > Repérer un élément > Aligner horizontalement

Cette fonction reprend le même comportement que la fonction Annotation, libre, à la différence que la bulle d’annotation est ensuite alignée à l’horizontale de la bulle de référence indiquée.

  1. Sélectionnez éventuellement le cadre.

  2. Identifiez la bulle de référence.

  3. Identifiez l’élément.

  4. Indiquez le numéro de repère ou l’incrément et le premier numéro, en fonction du bouton activé.

  5. Indiquez les deux points de la ligne de renvoi.

La nouvelle bulle est maintenant alignée à l’horizontale de la bulle de référence. Le point final de la ligne de renvoi ne se situe pas au niveau du point indiqué : son emplacement est défini par rapport à la perpendiculaire que le point forme avec la droite horizontale formée par le numéro de repère de la bulle de référence.

Aligner verticalement l’annotation

Cotation + Annotation 2D > Texte > Repérer un élément > Aligner verticalement

Cette fonction reprend le même comportement que la fonction Aligner horizontalement, à la différence que la bulle est ensuite alignée à la verticale de la bulle de référence indiquée.

Le point final de la ligne de renvoi ne se situe pas au niveau du point indiqué : son emplacement est défini par rapport à la perpendiculaire que le point forme avec la droite verticale formée par le numéro de repère de la bulle de référence.

Repérage (2D) • Créer un texte ou une annotation (2D) • Textes et annotations (2D)
