Modifier les paramètres des hachures de contour

Élément 2D > Hachures > Menu déroulant Définir > Définir > Modifier les paramètres de hachures

Cette fonction permet de modifier les paramètres des hachures de contours. Vous pouvez modifier séparément le Type de ligne, la Strate, la Couleur, l’Espacement entre les hachures.

Modifiez les paramètres.
Cliquez sur Suivant et identifiez le type de hachure.

Le type de hachure sélectionné sera immédiatement modifié.

Fonctions		Description

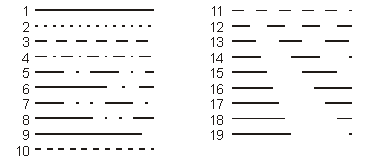

	Type de ligne	Permet de choisir le type de ligne de hachures parmi une sélection de différentes lignes.
	Strate	Permet de définir la strate des hachures. Par défaut, elle est définie sur 1.
	Couleur	Permet de définir la couleur de la ligne de hachure. Elle sera ensuite enregistrée dans le système.
	Angle des hachures par rapport à l’axe	L’angle d’inclinaison des hachures se réfère à l’axe X. Vous pouvez définir ici la valeur par défaut en indiquant un angle.
	Angle de référence	Permet de déterminer l’angle d’inclinaison des hachures par rapport à la position de l’élément à hachurer. La ligne sélectionnée pour identifier le contour après la modification des paramètres sera considérée comme ligne de référence pour calculer l’angle.
	Espacement entre les hachures	Permet de déterminer l’espacement entre les lignes de hachure. L’espacement est indiqué en millimètres et ne varie pas en fonction de l’échelle.
	Distance du bord	Les lignes de hachure peuvent être raccourcies de façon à laisser un espace vide entre leur point final et le bord de l’élément. En effet, lorsque les lignes de hachure sont tracées jusqu’à atteindre le bord de l’élément, elles peuvent donner l’impression que les lignes de hachure dépassent du contour.
	Paramètres de la ligne de référence	Cette fonction permet de reprendre les attributs d’une ligne-élément.
