Trous oblongs
Élément 2D > Aides > Menu déroulant Perçage > Trou oblong, vue latérale
Ces fonctions permettent de créer un perçage individuel pour trou oblong dans la vue de dessus ou la vue latérale. Vous pouvez ajouter plusieurs perçages à l’élément actif.
-
Indiquez la largeur du trou et le diamètre du perçage individuel.
-
Sélectionnez l’angle de direction.
- Indiquez l’emplacement du point d’appui dans la scène.
Vous pouvez interrompre la fonction en faisant un clic droit.

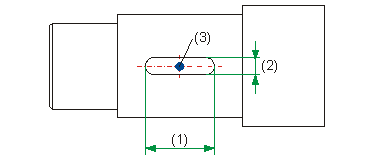

(1) Largeur du trou
(2) Diamètre
(3) Angle de direction
À savoir :
Pour afficher temporairement les trous oblongs dans l’ICN, faites un clic droit sur le nom de la construction dans l’ICN. Dans le menu contextuel qui apparaît à l’écran, sélectionnez ensuite la fonction Afficher/Masquer les éléments aux.
