Soudures
Pour créer des soudures, vous devez définir les éléments suivants :
-
un symbole ;
-
une épaisseur de soudure ;
-
une longueur de soudure ;
-
le type et la forme du symbole.
Vous pouvez également utiliser les symboles de soudures conformes à la norme DIN 7912 suivants :
-
Symboles de soudure sans ligne de référence ;
-
Symboles de soudure avec ligne de référence ;
-
Soudures en atelier et sur chantier.

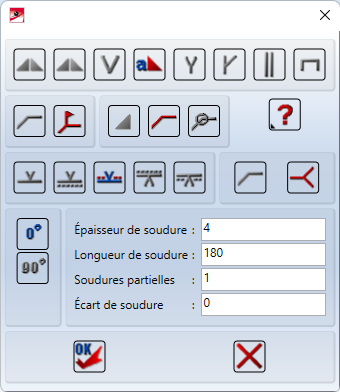

Une fois la fonction activée, la fenêtre de menu de sélection s’affiche :
1re ligne
La première ligne du menu contient une sélection de divers symboles de soudure. Le symbole actif est affiché en surbrillance.
Vous pouvez modifier le contenu de cette ligne :
-
Sélectionnez le symbole que vous souhaitez remplacer.
- Exécutez la fonction Autres soudures
située sur la 2e ligne.
Une liste contenant différents symboles de soudures apparaît à l’écran.
- Cliquez sur le symbole de votre choix.
Le symbole de la première ligne actif au moment de l’exécution de la fonction Autres soudures sera remplacé par le symbole de votre choix.
2e ligne
Permet d’indiquer le type et la forme du symbole de soudure.
3e ligne
Permet d’indiquer le type de ligne de référence. Vous pouvez également indiquer si vous souhaitez que la soudure créée soit conforme à la norme ISO 4063 ou non.
4. Champs de saisie inférieurs
Permet d’indiquer l’angle de rotation et les valeurs des paramètres de soudure.
En raison des exigences des normes DIN, il n’est pas possible d’indiquer des angles personnalisés.
-
Une fois les valeurs nécessaires saisies, cliquez sur OK.
-
Indiquez le point de référence de la flèche, puis le point initial de la ligne de référence.
Une fois la soudure ajoutée à la scène, le menu des soudures réapparaît à l’écran, vous permettant d’ajouter de nouveaux éléments.

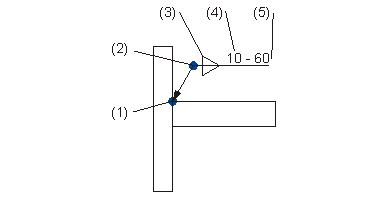

(1) Point de référence de la flèche
(2) Point initial de la ligne de référence
(3) Symbole
(4) Épaisseur
(5) Longueur
