Définir l’affichage de la distance de la grille de dessin au lancement d’HiCAD

Vous pouvez désormais configurer l’affichage de la distance entre le curseur et la grille de dessin (en pourcentage) par rapport à la hauteur de la fenêtre graphique et la résolution d'écran. Pour ce faire, ouvrez le gestionnaire de configuration, puis accédez à Paramètres système > Esquisses > Grille de la fonction d'esquisse 2D . Par exemple, lorsque vous exécutez la fonction 2D Polyligne (Géométrie 2D > Dessiner), puis que vous sélectionnez un point et que vous déplacez la souris à un autre endroit de la scène, alors la distance sera affichée au niveau du curseur.

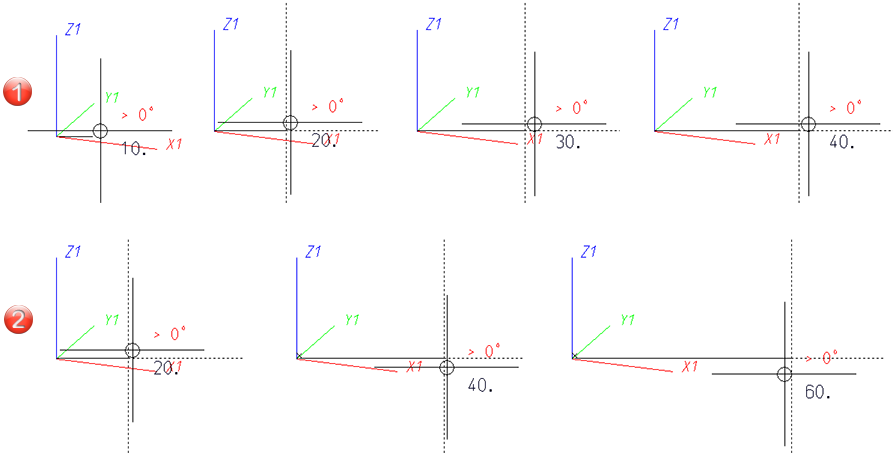

(1) Si vous indiquez une distance de 3,333 dans le gestionnaire de configuration, alors la valeur en pourcentage par défaut sera affichée par intervalles de 10 (10, 20, 30, etc.).
(2) Si vous indiquez une distance de 10 dans le gestionnaire de configuration et que vous redémarrez HiCAD, alors la valeur en pourcentage par défaut sera affichée par intervalles de 20 (20, 40, 60, etc.).
