Créer une ellipse
Cette fonction permet de créer une ellipse en définissant plusieurs points :
- Indiquez le point initial, le point médian et un point sur le diamètre conjugué.
-
Indiquez ensuite le point final.
L’arc elliptique est créé une fois le point final indiqué, mais est défini par les trois premiers points. Le point final indiqué est projeté sur l’ellipse, et le point final logique qui sera utilisé est ensuite calculé selon l’emplacement des trois premiers points. Vous pouvez choisir entre plusieurs ellipses différentes, la première présentant une orientation positive.

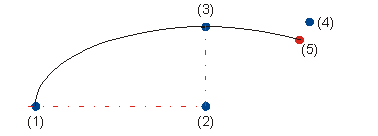

(1) Point initial
(2) Point médian
(3) Point du diamètre conjugué
(4) Point final indiqué
(5) Point final calculé
Esquisser une ellipse
Géométrie 2D> Dessiner > Esquisser une ellipse
Pour créer une ellipse à l’aide de la technique d'esquisse, vous devez d’abord tracer une ellipse complète, puis déterminer le point final de l'arc elliptique. Appuyez sur le bouton central de la souris pour tracer l’ellipse entière.
Transformer ellipse en arc de cercle
Géométrie 2D> Dessiner > Menu déroulant Ligne à main levée > Transformer ellipse en arc de cercle
Géométrie 2D> Dessiner > Menu déroulant Ligne à main levée > Transformer ellipse en arc de cercle (toutes)

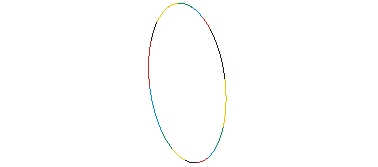

Cette fonction permet de diviser des ellipses en arcs de cercle. Une fois identifiés, ces derniers seront affichés sous différentes couleurs (voir schéma ci-dessous).
