Déflexion de ligne auxiliaire
Nouvelle déflexion de ligne auxiliaire

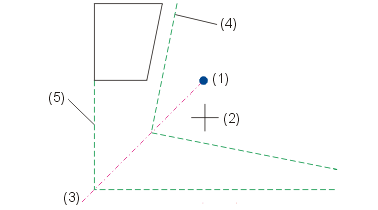

Cette fonction permet de créer une déflexion. Tant que la déflexion est active, toutes les nouvelles lignes auxiliaires intersectant la droite font l’objet d’une rotation à 90°. Indiquez le point initial (1) et définissez manuellement l’angle de direction (2) afin de créer la déflexion (3).
(1) Point initial
(2) Angle de direction
(3) Déflexion
(4) Ligne auxiliaire parallèle à la ligne-élément
(5) Ligne auxiliaire verticale orientée vers le bas
Activer et désactiver les déflexions
Géométrie 2D > Aides > Menu déroulant Lignes auxiliaires > Activer déflexion de ligne auxiliaire
Géométrie 2D > Aides > Menu déroulant Lignes auxiliaires > Désactiver déflexion de ligne auxiliaire
Ces fonctions permettent d’activer ou de désactiver les déflexions de la scène. Lorsque la déflexion est activée, toutes les lignes auxiliaires intersectant la droite font l’objet d’une rotation de 90°.
Lorsque la déflexion est désactivée, les nouvelles lignes auxiliaires ne sont plus pivotées. Cette action ne supprime pas la déflexion, qui peut être réactivée à tout moment.
À savoir :
Pour supprimer la déflexion, désactivez la droite, puis supprimez-la à l’aide de la fonction Supprimer ligne-élément.
