Cotations symétriques

Cotation + Annotation 2D > Cotation + Annotation 2D

Permet d’ajouter des cotations à un segment en sélectionnant un axe symétrique. Une fois celui-ci sélectionné, la ligne à coter peut être identifiée à l’aide d’un seul point. L’axe symétrique doit former un angle perpendiculaire avec le segment auquel vous souhaitez ajouter les cotations.

1. Identifiez l’axe symétrique, puis le point initial d’un segment.

2. Indiquez un point pour déterminer l’emplacement du chiffre de cote.

Vous pouvez ensuite sélectionner le point initial d’un autre segment, ou mettre fin à la fonction en faisant un clic droit.

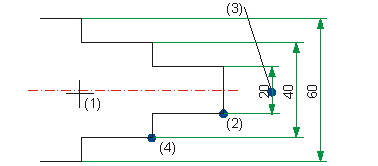

(1) Axe symétrique
(2) Point initial du segment de cotation
(3) Point du chiffre de cote
(4) Point initial du second segment
