Cotation de chanfrein

Cotation + Annotation 2D > Modifier > Menu déroulant Extras > Chanfrein

Permet de créer des cotes de chanfrein. L’angle du chanfrein est rattaché à la cote.

  1. Identifiez le point initial et le point final du chanfrein.
  2. Indiquez l’angle de chanfrein.
  3. Indiquez un point pour déterminer l’emplacement du chiffre de cote.

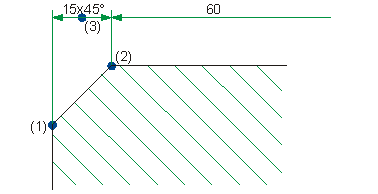

(1) Point initial du chanfrein
(2) Point final du chanfrein
(3) Emplacement du chiffre de cote
