Cotes de diamètre et de filetage
Créer une cote de diamètre via 2 points
Permet d’ajouter une cote de diamètre à un arbre dans sa vue latérale. Le symbole de diamètre est ajouté devant le texte de cotation. Indiquez deux points pour déterminer l’emplacement de la cote de diamètre, puis indiquez un troisième point pour définir l’emplacement du chiffre de cote.

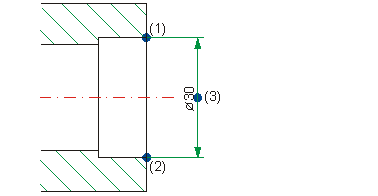

(1) Point initial de la cotation
(2) Emplacement du chiffre de cote
(3) Point final de la cotation
Créer une cote de filetage via 2 points
Cotation + Annotation 2D > Modifier > Menu déroulant Extras > Filetage, 2 points
Permet d’ajouter des cotations à un filetage dans sa vue latérale. Le symbole de filetage métrique M sera automatiquement ajouté devant le texte de cotation. Indiquez la cote de filetage, puis définissez un point pour déterminer l’emplacement de la ligne de cote.

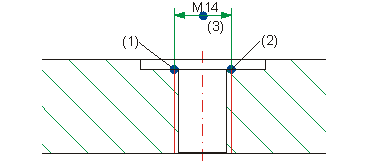

(1) Point initial de la cotation
(2) Point final de la cotation
(3) Emplacement du chiffre de cote
