Variantes de cotation
La rubrique Modifier > Variantes de cote de la barre de menu Cotation + Annotation 2D permet d’accéder aux fonctions de modification des structures de cotation.
|
Fonctions |
Description |
|
|---|---|---|
|
|
Permet de modifier les cotations parallèles à un axe. |
|
|
Menu déroulant Variantes de cotation |
||
|
|
Cotes dans nouvel élément, Individuel Cotes dans nouvel élément, StructureCotes dans nouvel élément, Cadre de sélection Cotes dans nouvel élément, Intérieur contour Cotes dans nouvel élément, Tout |
Permet d’attribuer la cote sélectionnée à un autre élément. Les cotations ne doivent pas nécessairement appartenir au même élément.
Vous pouvez maintenant déplacer les cotations et activer le nouvel élément depuis l’ICN. |
|
|
Modifier la différence de point d’attache, Individuel Modifier la différence de point d’attache, Cadre de sélection Modifier la différence de point d’attache, Intérieur Contour Modifier la différence de point d’attache, Élément actif Modifier la différence de point d’attache, Tout |
Permet de corriger ultérieurement la différence entre le point de ligne d'attache actuel et le point de référence identifié. Ce paramètre est obligatoirement pris en compte pour les cotations créées à l’aide de la fonction Cotation de segment, ligne de cote interrompue. Dans le cas des cotations interrompues, la différence sera ajoutée à la distance existante.
|
Variantes de cotation
Cotation + Annotation 2D > Modifier > Variantes de cote
Cette fonction permet de modifier les cotations parallèles à un axe.
-
Identifiez une cotation parallèle à un axe, puis indiquez la nouvelle cotation.
- Tracez un cadre pour identifier les cotations devant être modifiées.
La cote identifiée sera ensuite modifiée. Les éléments rattachés à la cotation seront déplacés.

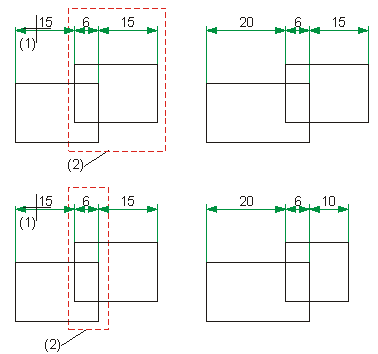

(1) Cote identifiée
(2) Zone modifiée
À savoir :
Lorsque vous utilisez cette fonction, assurez-vous que la zone que vous souhaitez modifier apparaisse entièrement à l’écran lorsque vous tracez le cadre de sélection.
