Cote d’angle de référence
Cotation et annotation 2D > Angle > Menu déroulant Cote en série > Cote de référence, via points
Une cote de référence est un groupe de cotes en série partageant le même côté de référence, ainsi qu’un arc de cote commun. Le premier côté de l’angle fait également fonction de côté de référence.
- Identifiez les deux côtés.
- Indiquez un point afin de définir l’emplacement du premier arc de cote, puis indiquez les angles restants.
Vous pouvez également indiquer les deux côtés à l’aide des lignes ou d’un point. Tous les angles doivent partager le même apex.
Les chiffres de cote sont tracés à la perpendiculaire de l’arc de cote, dans la même direction que celle du deuxième côté et à l’extrémité de l’arc de cote auquel ils appartiennent.

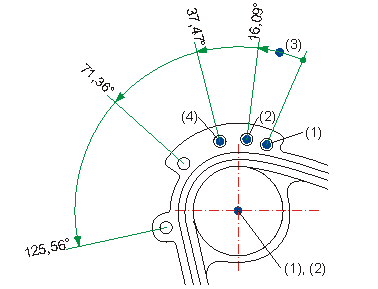

(1) Premier angle identifié à l’aide de points
(2) Deuxième angle identifié à l’aide de points
(3) Point de l’arc de cote
(4) Point d’identification de l’angle suivant
