Preuves d'utilisation de l'article

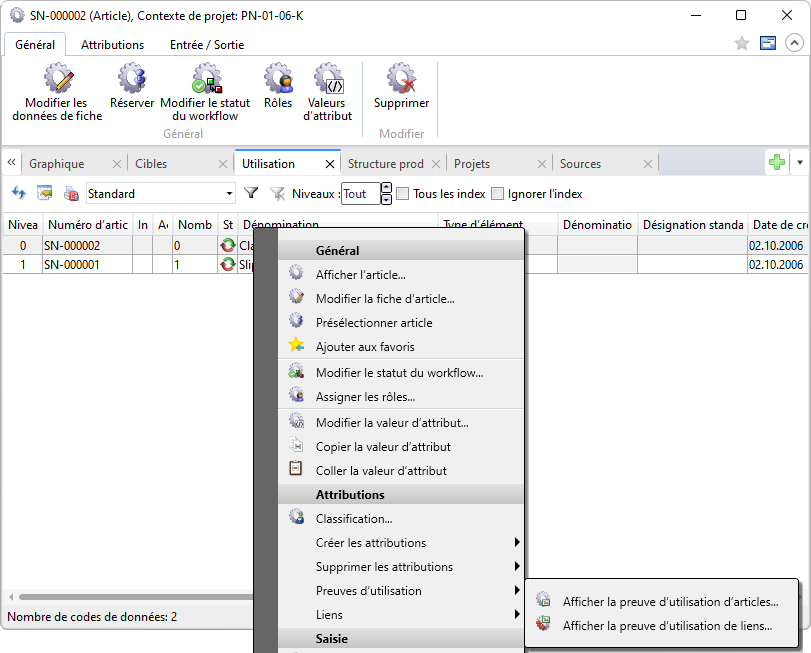

Dans l'onglet Utilisation d'une fenêtre détaillée d'un article, il est possible, par le menu contextuel (accessible par un clic droit), d'afficher une Preuve d'utilisation de l'article. Pour cela, il faut que la structure d'élément soir transférée dans la structure produit. Veillez dans ce cas à ce qu'un seul niveau soit transféré.

Dans la fenêtre de Preuve d'utilisation de l'article, vous pouvez paramétrer le nombre de niveaux, ainsi que comment traiter l'index.

Tous les index	Si cette case a été cochée, tous les index d'un article seront pris en compte, c'est-à-dire que les utilisations des index les plus anciens et les plus récents de l'article seront affichées. Si la case a été décochée, seule l'utilisation de l'index de l'article actuellement affiché sera prise en compte.
Ignorer l'index	Si cette case est cochée, l'index concret sera ignoré, c'est-à-dire que seule l'utilisation de l'index le plus élevé sera affichée. Les utilisations des articles seront affichées de sorte que l'index le plus élevé est effectivement utilisé. Par exemple, si l'élément lui-même n'a pas l'index le plus élevé, aucune utilisation ne sera alors affichée.

Cliquez avec le bouton droit de la souris sur une entrée de liste et sélectionnez Afficher l'article pour ouvrir la fenêtre détaillée de l'article avec les données de fiche.

Avec Imprimer la liste des résultats , vous pouvez envoyer la liste à l'imprimante connectée.



L'utilisation des fenêtres de dialogue ainsi que des menus contextuels correspond à celle de HELiOS Desktop.
