Image d'aperçu

Image d'aperçu pour tableaux

Si vous souhaitez assigner une image d'aperçu à un tableau, veuillez procéder comme suit :

  1. Créez un fichier BMP de taille 80 x 55 pixels.
  2. Enregistrez ce fichier avec le nom du tableau correspondant et l'extension BMP dans le dossier KATALOGE/IMAGE.



Image d'aperçu automatique pour éléments et usinages

Si vous assignez des éléments 2D ou 3D de HiCAD à un tableau de normes d'usine (Enregistrer comme élément avec entrée de catalogue), les images de prévisualisation sont créées comme fichiers EMF si vous le souhaitez. Elles seront alors affichées si vous déplacez le curseur sur le code de données approprié du tableau. Les images d'aperçu des éléments se trouvent dans le sous-répertoire KATALOGE/WERKSNORMEN/IMAGE du dossier d'installation de HiCAD.

Vous pouvez également utiliser des fichiers BMP au lieu des fichiers EMF. Vous devez cependant les créer manuellement (80 x 55 pixels). Dans ce cas, vous devez changer le nom de l'icône dans le code de données de l'élément si nécessaire. N'oubliez pas que les fichiers BMP sont prioritaires aux fichiers EMF en cas de nom identique.

Si vous cliquez sur une image d'aperçu avec le bouton droit de la souris, elle peut être imprimée.

Les images d'aperçu pour les éléments et les usinages peuvent également être assignées à un tableau via la colonne ICON. Saisissez le nom du fichier EMF que vous souhaitez afficher comme image d'aperçu dans l'éditeur de catalogue et pendant l'insertion dans HiCAD via le catalogue des normes d'usine. Ce fichier doit être situé dans le sous-répertoire KATALOGE/WERKSNORMEN/IMAGE du dossier d'installation de HiCAD. N'oubliez pas qu'aucune image d'aperçu ne peut être sauvegardée pour les éléments en représentation ombrée !



Image d'aperçu manuelle pour codes de données d'autres tableaux

Il est également possible de créer des images d'aperçu pour les codes de données d'autres tableaux du catalogue WERKSNORMEN (Normes d'usine), par exemple pour les modèles de perçage ou les outils de poinçonnage et d'estampage. Il peut s'agir de fichiers EMF ou BMP. Veuillez également noter qu'en cas de noms identiques, les fichiers BMP auront la priorité sur les noms EMF. Les images d'aperçu doivent être situées dans le sous-dossier IMAGE du dossier de tableau correspondant, par exemple, pour les modèles de perçage, dans le sous-dossier KATALOGE\WERKSNORMEN\MUSTERBOHRUNGEN\IMAGE. Les images d'aperçu peuvent être assignées au code de données correspondant dans le tableau via la colonne ICON. Pour ce faire, il suffit de saisir le nom du fichier EMF ou BMP (sans extension de nom de fichier).



Remarques sur les images d'aperçu des codes de données dans les tableaux
Si la colonne ICON est vide ou non disponible, l'image du tableau correspondant est tout de même affichée comme image d'aperçu.
S'il existe une entrée dans la colonne ICON, il doit s'agir d'un nom de fichier valide. Dans ce cas, l'image d'aperçu définie par le fichier spécifié est affichée pour la ligne du tableau. Si le nom du fichier est incorrect, aucune image d'aperçu n'est affichée pour cette ligne du tableau.

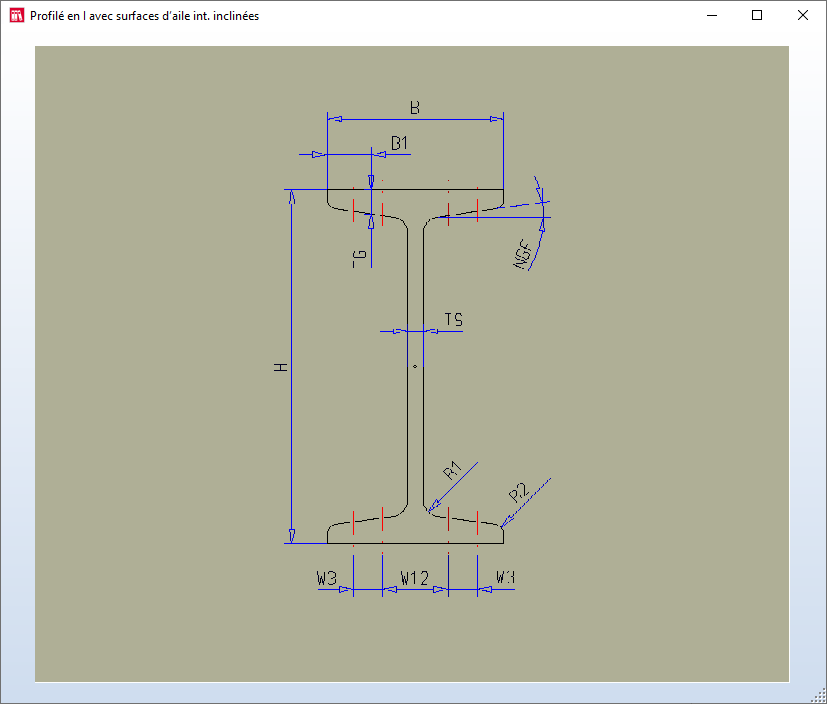

Images d'aperçu détaillées

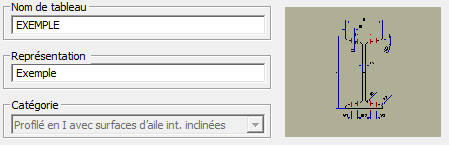

Il est également possible de créer, comme les images d'aperçu pour les tableaux, des images d'aperçu pour les catégories. Celles-ci peuvent être utilisées pour une image d'aperçu détaillée. Les images d'aperçu s'affichent comme suit :

Par un clic droit sur l'image d'aperçu, vous pouvez l'imprimer.



Les images de prévisualisation des catégories doivent respecter les conventions suivantes :
