Lier les attributs

Outils > Catalogue > Lier les attributs

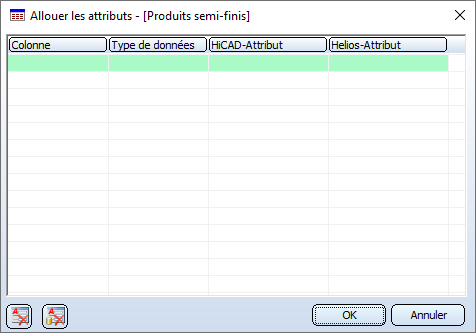

Cette fonction permet d'allouer les attributs HiCAD et HELiOS aux attributs du catalogue (colonnes du tableau) du catalogue actif (c'est-à-dire tous les tableaux de ce catalogue.

Un clic droit sur une ligne de la fenêtre de dialogue active un menu contextuel qui permet d'insérer des lignes pour de nouvelles colonnes ou de supprimer les entrées sélectionnées.

Pour allouer des attributs à une colonne, procédez comme suit :

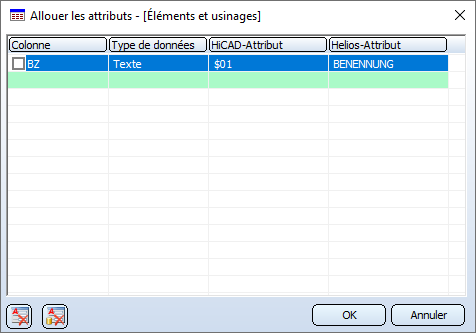

Effectuez un double-clic sur le champ situé sous Colonne et sélectionnez la colonne à laquelle vous souhaitez allouer des attributs. Le champ Type de données se remplit automatiquement. Sélectionnez ensuite l'attribut HiCAD et l'attribut HELiOS que vous souhaitez allouer à la colonne.

Vous pouvez ensuite allouer des attributs à d'autres colonnes si vous le souhaitez.

La case à cocher devant le nom de la colonne détermine comment procéder pour l'allouer l'attribut.

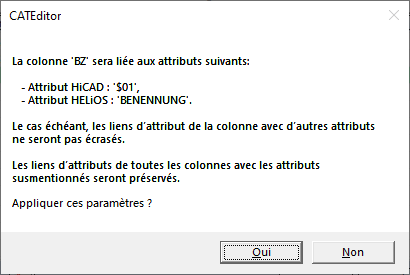

	Si des liens d'attributs existent pour la colonne actuelle avec d'autres attributs, ces liens seront préservés. Si d'autres colonnes sont déjà liées à cet attribut, ces liens seront préservés. Nota bene : Si vous cliquez sur une case décochée, la fenêtre de dialogue suivante s'ouvre : Si vous choisissez Oui, la case sera cochée ! Si vous choisissez Non, la case reste décochée.

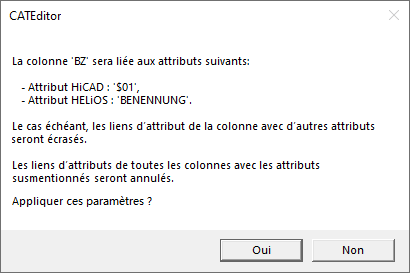

	Si des liens d'attributs existent pour la colonne actuelle avec d'autres attributs, ces liens seront écrasés. Si d'autres colonnes sont déjà liées à cet attribut, ces liens seront supprimés. Nota bene : Si vous cliquez sur une case décochée, la fenêtre de dialogue suivante s'ouvre : Si vous choisissez Oui, la case sera décochée ! Si vous choisissez Non, la case reste cochée.

Utilisez les symboles en bas à gauche de la fenêtre de dialogue pour supprimer en une seule fois les attributions d'attributs pour toutes les colonnes de tous les tableaux du catalogue sélectionné.

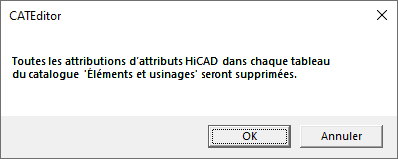

	Supprimer toutes les attributions d'attributs HiCAD. Après un clic sur le symbole, une confirmation d'exécution s'affiche. Après un clic OK, les attributions d'attributs seront supprimées.
	Supprimer toutes les attributions d'attributs HELiOS. confirmation d'exécution s'affiche ici également.

Vous lancez l'attribution des attributs en cliquant sur OK.

Les cas suivants peuvent se produire :

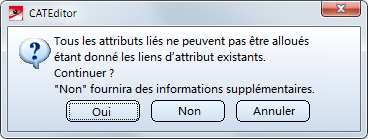

• Des divergences se produisent pendant l'attribution des attributs, par exemple parce que l'attribut a déjà été attribué à une autre colonne, ou parce qu'un autre attribut a déjà été attribué à la colonne sélectionnée. Dans ce cas, le message suivant s'affiche :

Si vous cliquez sur Oui, l'attribution sera (selon l'état de la case à cocher, voir ci-dessus) effectuée quand même. Si vous sélectionnez Non, vous obtiendrez des informations complémentaires, par exemple :

Dans l'exemple ci-dessus, l'attribut HELiOS Bemerkung (=Commentaire), qui devait être affecté à la colonne Bezeichnung (=Désignation), était déjà affecté à la colonne BZ.

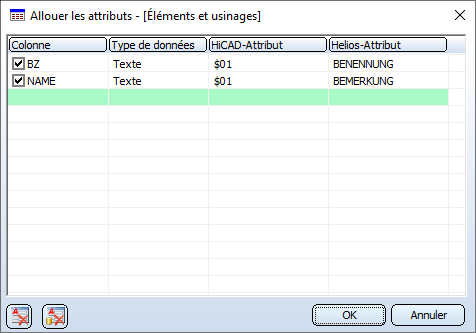

• Vous avez sélectionné plusieurs colonnes et l'attribution de l'attribut sélectionné se produit plusieurs fois, par exemple :

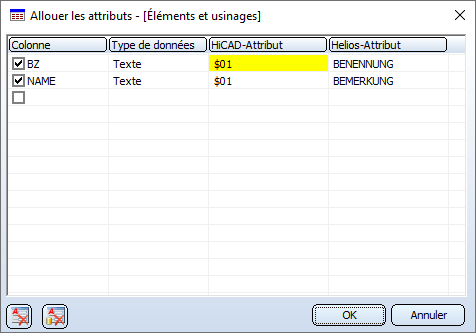

Dans ce cas, les attributs correspondants seront mis en évidence.

À savoir :

• Vous ne pouvez modifier que les colonnes qui existent dans tous les tableaux du catalogue sélectionné, c'est-à-dire que plus le nombre de tableaux du catalogue sélectionné est élevé, moins il y aura de colonnes proposées à la sélection.
• Les attributions d'attributs effectuées ne seront pas écrasées lors d'une mise à jour du catalogue.

Pièces standardisées et HELiOS (PDM) • Lier des colonnes aux attributs
