Somme des colonnes

Le calcul de la somme des colonnes peut être activé dans le Report Manager en faisant un clic droit sur le titre de la colonne.

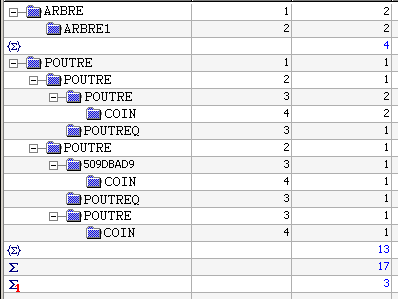

• 1er niveau
  Calcule la somme des premiers niveaux de toutes les entrées de nomenclature affichées (p. ex. pour le calcul du poids en ingénierie mécanique, où le poids total de l’ensemble est directement indiqué). Identifiant :∑1

• Tous les niveaux
  La somme des entrées visibles de tous les niveaux est calculée (p. ex. pour le calcul du poids dans les constructions de tuyauteries et de charpentes métalliques, où les entrées du poids de chaque élément sont indiquées). Identifiant : ∑

• Ensembles
  La somme des entrées visibles d’un ensemble est calculée (Symbole : {∑}).

Remarques :

• Seules les cellules visibles sur votre écran seront prises en compte.

• Si vous utilisez la fonction Création dans Excel, alors la somme des colonnes ne sera pas prise en compte.

• Conformément à la norme DIN, la valeur « Quantité » d’un élément multipliée par le nombre d’ensembles supérieurs doit figurer dans la nomenclature de structure ; cela signifie également que tous les champs multipliés par « Quantité » (p. ex. le poids ou la surface totale) respecteront cette convention.

• Dans le fichier InitRepMan.dat , vous pouvez déterminer si la quantité d’un élément doit être calculée en reprenant la logique HiCAD2 ou conformément à la norme DIN, c.-à-d. en multipliant les valeurs Quantité des ensembles de niveau supérieur. La procédure de calcul est effectuée par défaut conformément à la norme DIN. Vous pouvez retrouver ce fichier dans le répertoire %AppData%\ISD Software und Systeme\ReportManager.

Depuis la version 1205,0, la procédure de calcul est paramétrée par défaut de façon à être conforme à la norme DIN.
