HELiOS & EPLAN

Le couplage de HELiOS avec EPLAN Electric P8 permet de gérer les documents EPLAN avec HELiOS et d'échanger les données d'articles et de nomenclatures. En association avec les interfaces CAO existantes de HELiOS, il est ainsi possible de gérer les données de CAO et d'électrotechnique dans HELiOS et de les rendre accessibles dans les différents systèmes.

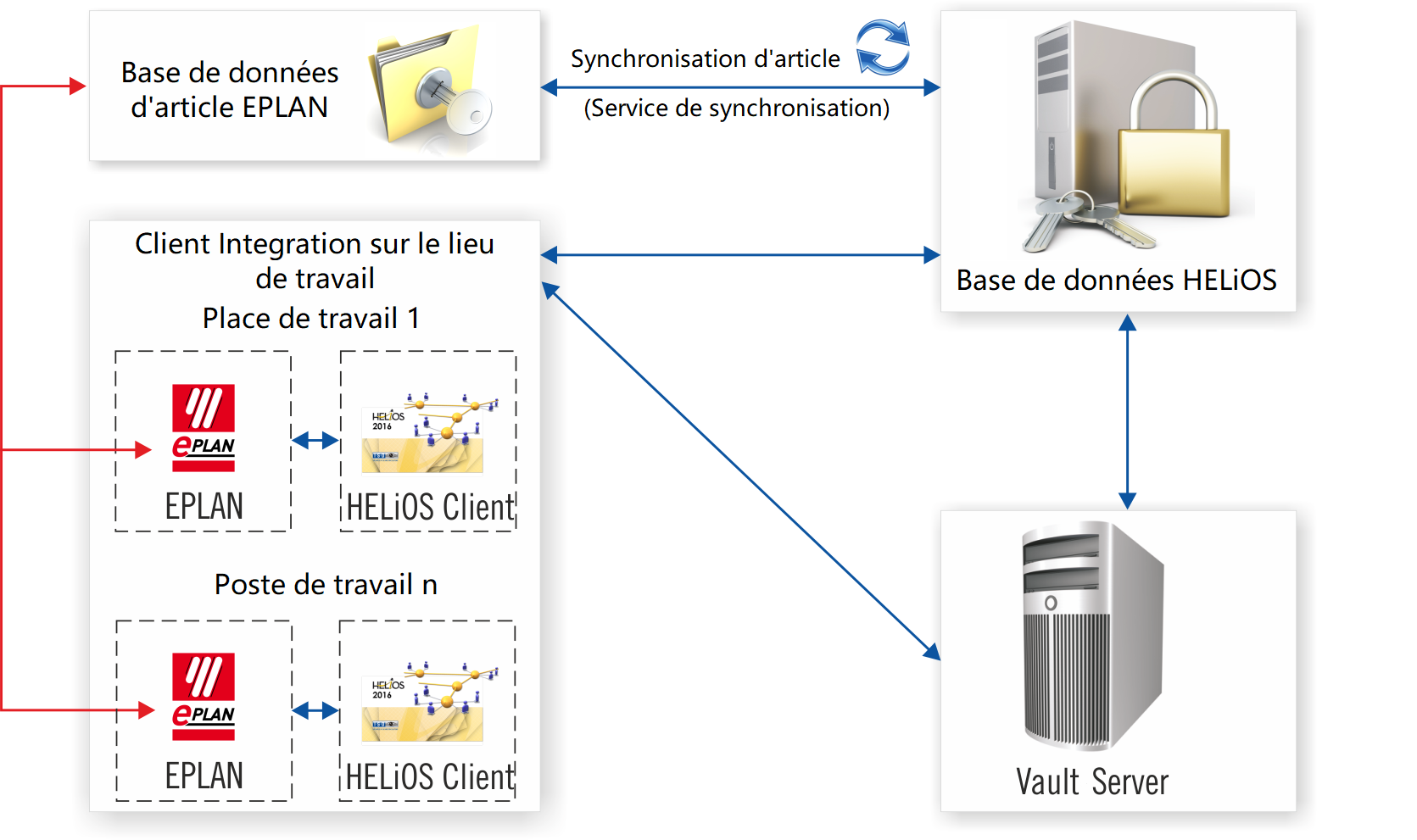

Les informations suivantes sont échangées entre EPLAN et HELiOS et sont disponibles pour tous les utilisateurs lors d'un couplage dans HELiOS :

Informations d'article de EPLAN

Les informations d'article de EPLAN sont synchronisées avec les fiches d'article HELiOS. Dans les deux systèmes, le numéro d'article est enregistré par l'autre système afin que la connexion entre l'article EPLAN et l'article HELiOS puisse être établie à tout moment.

La liste des attributs échangés des articles peut être configurée dans les deux directions. Seuls les attributs pertinents pour le couplage des deux systèmes sont donc transmis. Il est également possible de configurer dans quel sens un attribut peut être transféré (d'EPLAN vers HELiOS, de HELiOS vers EPLAN, ou des deux côtés). Les informations de classification peuvent également être transmises.

Il est également possible de définir du côté d'EPLAN quels articles sont pertinents pour le couplage HELiOS.



Informations de projet de EPLAN

Pour un projet EPLAN, le fichier zw1 correspondant (ainsi que, le cas échéant, d'autres fichiers exportés (p. ex. PDF, DXF, DWG, TIF)) est échangé sous forme de fiche de documents HELiOS qui sont reliés à la fiche d'articles HELiOS du projet EPLAN.

Les attributs de projet (données d'en-tête de projet EPLAN) sont synchronisés avec une fiche d'articles HELiOS et, au choix, également avec un projet HELiOS.

Pour un projet EPLAN, la nomenclature sélectionnée par l'utilisateur est transmise en tant que structure produit à la fiche d'articles HELiOS du projet EPLAN.

Les documents associés aux articles EPLAN sur la page EPLAN ne sont pas échangés (p. ex. documentation du fabricant). Ces documents font partie du "service d'installation" d'EPLAN et ne sont accessibles que via EPLAN. Le concept de ces documents est donc similaire à celui du traitement des pièces normalisées au sein des intégrations HELiOS Multi-CAO.

Au sein des projets EPLAN, les attributs HELiOS peuvent également être utilisés grâce au couplage des attributs d'articles ou de documents.
