Le triangle CAO
Lors d'un travail axé sur les articles avec HELiOS, les documents CAO (modélisation 3D et dessin) sont associés à des "fiches d'article".

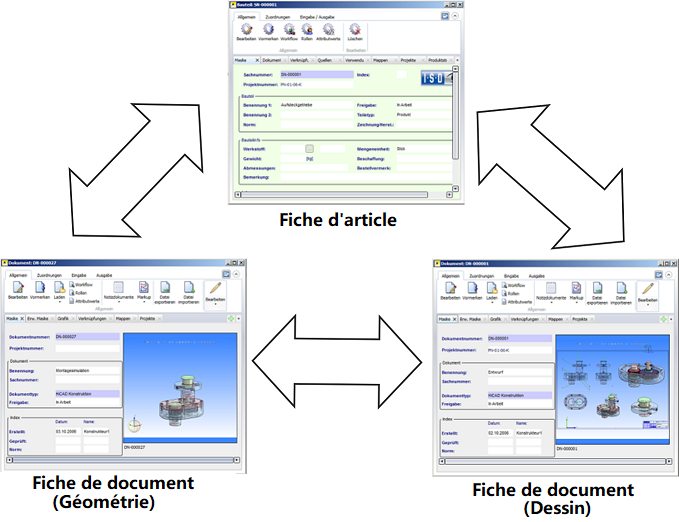

C'est ainsi qu'est créé le "triangle CAO" :
La fiche d'article, la fiche de document de la modélisation 3D (document d'une géométrie référencée), et la fiche de document du dessin sont reliées entre elles par les liens CAO suivants :
- HiCAD :
- Bauteil-Teilegeometrie [Part-Part geometry/Élément-Géométrie d'élément] (Fiche d'article – Modélisation 3D)
- Bauteil-Konstruktion [Part-Drawing/Élément-Dessin] (Fiche d'article – Dessin)
- Teilegeometrie-Konstruktion [Géométrie d'élément - Dessin/] (Modélisation 3D – Dessin)
- Inventor :
- HeliosAiDoc (Fiche d'article – Modélisation 3D)
- HeliosAiDrw (Fiche d'article – Dessin)
- HeliosAiDocDrw (Modélisation 3D – Dessin)
Du point de vue de la fiche d'article, la fiche d'article est la classe source et les documents sont les classes cibles ; pour la géométrie, la fiche d'article est la classe source et les documents et le dessin sont la classe cible.
Liens de la base de données pour HiCAD
Les flèches rouges dans la colonne "Validation" indiquent la direction de la dépendance.
À savoir :
Si vous travaillez sans pertinence de validation, vous pouvez attribuer des index à n'importe quel article et n'importe quel document à tout moment, sans devoir prêter attention aux dépendances entre les liens. Cependant, cela signifie également que les modifications devront alors être exécutées individuellement, pour chaque document lié, plutôt que pour tous les liens via la fiche d'article. En outre, veuillez noter que les dessins qui n'ont pas été indexés avec la géométrie peuvent, par conséquent, contenir d'anciennes géométries.
Lors de l'actualisation de dessins avec différentes modélisations dans Inventor, seule la Vue principale du dessin sera prise en compte. Ceci sera paramétré via le lien "Modélisation 3D – Dessin" montré ci-dessus. Dans ce cas, l'interface HELiOS enregistre le nom du fichier de la vue principale dans la variable HELIOS_MAIN_MODEL_FILENAME. Si, après le chargement, il s'avère qu'une autre modélisation a été liée à ce dessin (par exemple après dérivation via la structure de la modélisation), la vue principale sera échangée et la nouvelle vue principale sera affectée à la variable HELIOS_MAIN_MODEL_FILENAME.
