Attributs HELiOS dans l'ICN de HiCAD
Les scènes HiCAD peuvent être converties en d'autres formats via le HELiOS Spooler, par ex. d'un fichier SZA en un Step ou un PDF 3D.
La dénomination de chacun des composants comme les assemblages sont alors celle qui est affichée, par exemple dans l'ICN de HiCAD. Si vous souhaitez que les numéros de document et d'article de HELiOS soient transférés dans le format de fichier converti (et notamment également affiché dans le PDF 3D), il est nécessaire de procéder à quelques ajustements :

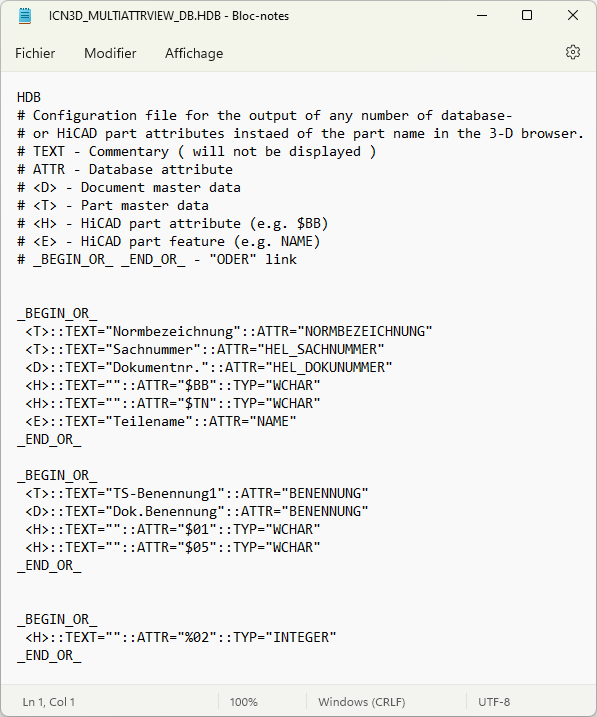

Il faut tout d'abord corriger le fichier système \HiCAD\sys\ICN3D_MULTIATTRVIEW_DB.HDB de manière à ce que l'ICN de HiCAD affiche les attributs correspondants.
ICN3D_MULTIATTRVIEW_DB.HDB

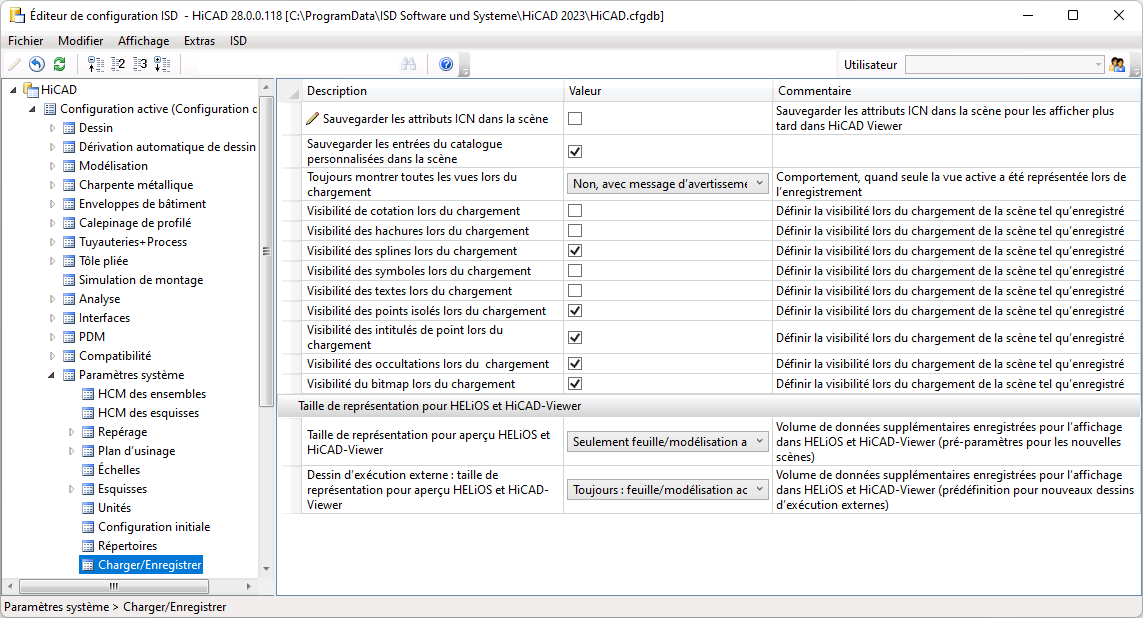

Ouvrez ensuite le Gestionnaire de Configuration et cochez (si cela n'est pas déjà le cas), sous Configuration active > Paramètres système > Charger/Enregistrer, le paramètre Sauvegarder les attributs ICN dans la scène.

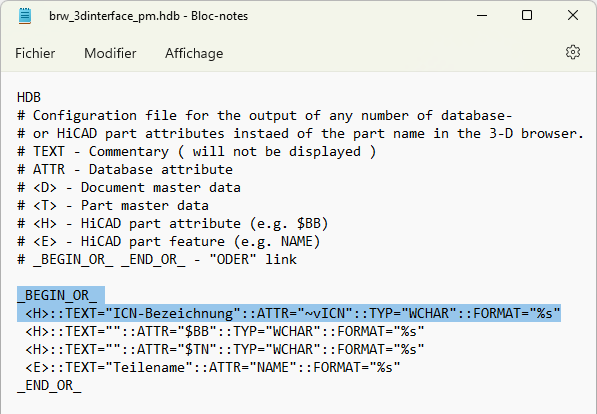

Assurez-vous que dans le fichier de configuration \hicad\sys\brw_3dinterface_pm.hdb le paramètre"<H>::TEXT="ICN-Bezeichnung"::ATTR="~vICN" (...)", le premier directement sous "_BEGIN_OR_", soit bien défini .
Vous pouvez trouver d'autres paramétrages des options de configuration dans les fichiers système, pour HiCAD mais aussi d'autres programmes de CAO, à la page Remarques sur la conversion des fichiers via le Spooler.
