Escalier en béton
Grâce à cette variante de conception, les escaliers en béton conformes au DIN peuvent être insérés dans la scène HiCAD.

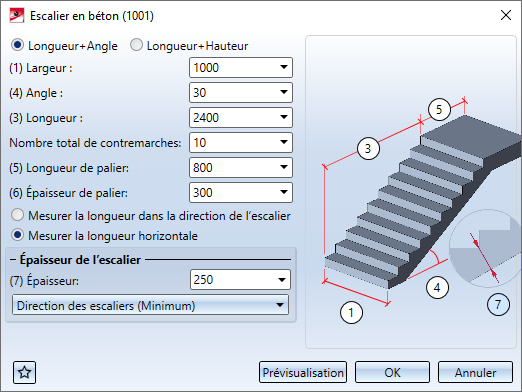

Fenêtre de dialogue Escalier en béton (1101)
Vous avez la possibilité de sauvegarder les paramètres de la fenêtre de dialogue et de les réutiliser à tout moment. Pour ce faire, cliquez sur le symbole
en bas à gauche de la fenêtre de dialogue pour lancer le menu contextuel. Retrouvez plus d'informations sur la gestion des favoris dans les Généralités de HiCAD dans Favoris.
Configurer un escalier en béton
Pour définir l'escalier, deux options s'offrent à vous :
- Longueur + Angle
- Longueur + Hauteur.
En fonction de l'option choisie, les champs de saisie suivants sont disponibles :
|
Paramètres |
Longueur + Angle |
Longueur + Hauteur |
|
|---|---|---|---|
|
(1) |
Largeur |
|
|
|
(2) |
Hauteur |
|
|
|
(3) |
Longueur |
|
|
|
(4) |
Angle |
|
|
|
Nombre total de contremarches |
|
|
|
|
(5) |
Longueur de palier |
|
|
|
(6) |
Épaisseur de palier |
|
|
|
(7) |
Épaisseur de l'escalier |
|
|

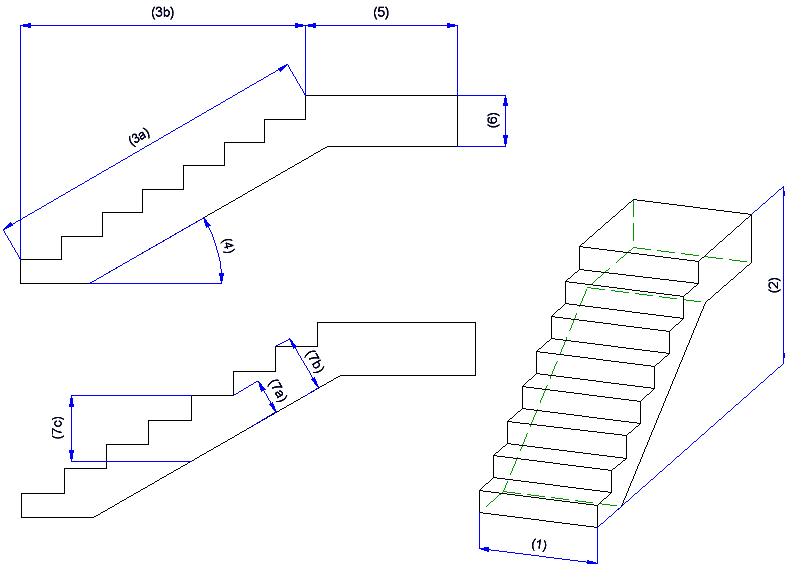

La longueur de l'escalier peut être mesurée au choix :
- dans la direction de l'escalier (3a)
- dans la longueur horizontale (3b)
Activez y l'option souhaitée.
Dans la section inférieure de la fenêtre de dialogue, vous pouvez déterminer si l'épaisseur de l'escalier doit valoir en :
- Direction de l'escalier (Minimum) (7a),
- Direction de l'escalier (Maximum) (7b) oder
- Direction verticale (7c)
L'illustration ci-dessous présente un escalier en béton composé de 8 contremarches et de divers paramètres d'escalier.
Lorsque vous quittez la fenêtre de dialogue en cliquant sur OK, l'escalier est inséré avec les valeurs indiquées. HiCAD affiche un aperçu de l'escalier. Définissez un point d'ancrage sur l'escalier ainsi que la position de ce point dans la scène.
Le matériau béton sera automatiquement attribué à l'escalier.
