Modifier la représentation

Charpente métallique > Autres fonctions > Extras > Représentation

À l'aide de ces fonctions, vous pouvez modifier la représentation des profilés d'exacte à simplifiée et inversement.

Identifiez les profilés de votre choix.

Vous trouvez d'autres fonctions de modification sous du sous-menu Divers.

	Développer le profilé
	Distance d'insertion du verre
	Orientation de la barre porteuse
	Marche en caillebotis

À l'aide des fonctions de la rubrique Représentation, vous pouvez modifier la représentation des profilés, des axes et des points finaux d'axe, des lignes de trusquinage, des textes de profilé, ainsi que des symboles de verre.  Les fonctions sont à la fois disponibles individuellement ou pour tous les objets de la scène.

Individuellement	Tout
		Modifier la représentation, Exact <-> Simplifié Modifie la représentation de tous les profilés/des profilés individuellement d'exacte à simplifiée et inversement. Vous pouvez également modifier la représentation des profilés individuellement via l'historique de Feature ou via le menu contextuel. La fonction Modifier la représentation de tous les profilés se trouve également dans l'onglet Simplifier.
		Modifier la représentation, Lignes auxiliaires Modifie la représentation des axes, des points finaux des axes, les lignes de trusquinage et des textes de profilé. Cochez pour cela dans le menu Lignes auxiliaires les options correspondantes et quittez la fenêtre par OK.
		Modifier la représentation, Symbole de verre Affiche/Masque les symboles de verre.

Les fonctions sous Info, met en évidence tous les éléments simplifiés ou exacts de la scène et permet des calculs techniques.

	Tous les éléments, simplifié Recherche et surligne tous les éléments en représentation simplifiée.
	Tous les éléments, exact Recherche et surligne tous les éléments en représentation exacte.
	Pré-analyse statique Cet outil exécute des calculs sur les poutres.

Nota bene :

• Changer entre les différents types de représentation ne sert qu'aux vues ou au contrôle des collisions, entre autres choses. En passant pendant la réalisation de votre dessin d'une représentation à un autre, des problèmes, notamment pour les références externes actives de la technique de Feature, peuvent survenir.

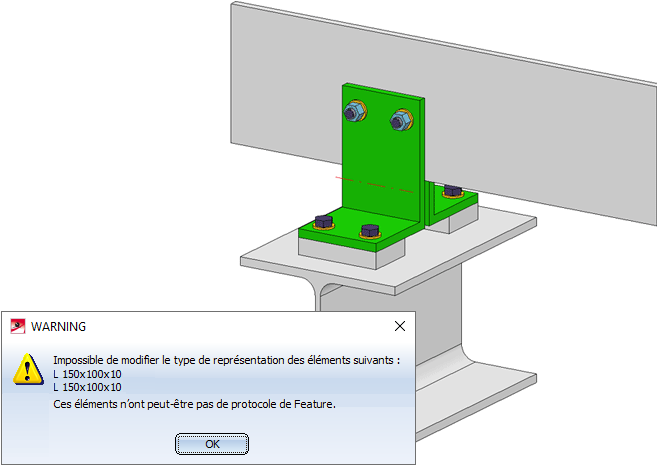

• La fonction Modifier la représentation, Exact <-> Simplifié part du principe que le premier Feature de chaque historique de Feature est le Feature de création. Cela seul permet ainsi à la fonction de modifier le type de représentation et d'en effectuer un nouveau calcul. Pour les éléments qui ont été créés par des variantes de design (par exemple la Jonction de panne 1204), le Feature de création correspondant est déjà intégré à l'historique de Feature de la variante de design. Les éléments qui ont été créés par des variantes API (par exemple via le configurateur de garde-corps) ne possèdent pas de Feature de création. C'est pourquoi les éléments qui ont été créés par les variantes de design ou les variantes API, ne seront pas pris en charge par cette fonction. Si vous tentez de modifier le type de représentation d'éléments de la sorte, HiCAD fera alors apparaître un message et surligne sur la scène les éléments concernés.

Veuillez également prendre note des Remarques sur le type de représentation.
