Créer des dialogues personnalisés
- Les éléments de calepinage dans le secteur des façades (calepinage d'élément et sous-structures)
- Les composants de garde-corps, à l'instar des :
- Poteaux
- Mains courantes
- Remplissages planaires
- Remplissages de transition
- Remplissages d'angle
- Connexions poteau - main courante
Le prérequis pour la création de ce type de dialogue est qu'une variante correspondant à l'élément de calepinage ou aux éléments de garde-corps existe.
Créer ce type de variantes s'effectue en quatre étapes :
- Génération de la géométrie souhaitée
- Paramétrage par saisie de variables (optionnel), ainsi que, au besoin, de contraintes HCM
- Détermination de l'insertion du système de coordonnées
- Enregistrement des variantes avec des fonctions spécialement prévues à cet effet dans le secteur du calepinage d'élément ou des garde-corps. Au moment de sauvegarder les variantes, ces fonctions génèrent automatiquement les fichiers, les entrées de catalogue et autres nécessaires pour l'éditeur de catalogue HiCAD. En outre, ces fonctions permettent également de lancer automatiquement l'éditeur de dialogue.
Si une variante correspondante est disponible, l'éditeur de dialogue HiCAD (HiCAD GUI Creator) est disponible pour concevoir un dialogue personnalisé. L'éditeur de dialogue peut être lancé automatiquement au moment de la sauvegarde d'une variante ou bien manuellement par exécution de son fichier .EXE
situé dans le répertoire EXE de HiCAD.

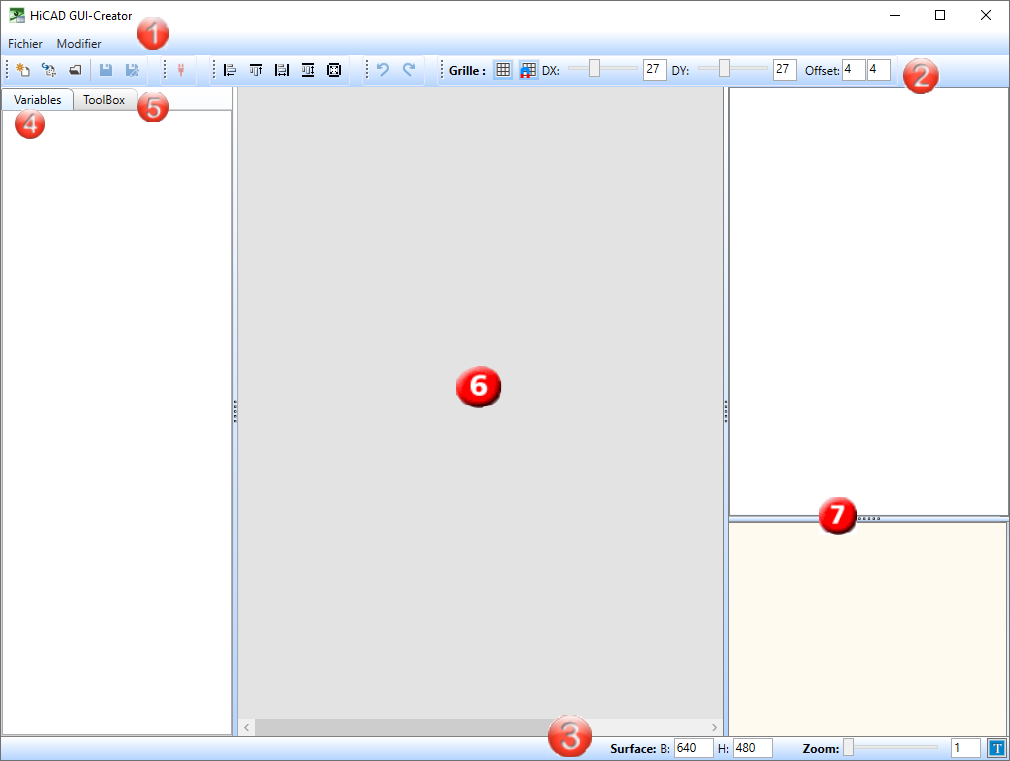

Une fois l'éditeur lancé, la fenêtre de dialogue HiCAD GUI-Creator s'affiche.
L'interface utilisateur de l'éditeur de dialogue peut être divisée de la façon suivante :
- Barre de menu
Gestion et traitement des fichiers de dialogue. - Barre d'outils
Gestion et traitement des fichiers de dialogue et instauration d'une grille des modifications. - Barre d'état
Détermination de la taille de la fenêtre de dialogue, du zoom du dialogue en cours ainsi que l'accès à l'outil TextTables-Helper. Cet outil permet d'accéder aux textes-systèmes existants dans HiCAD et d'utiliser ces derniers dans les dialogues personnalisés. - Onglet Variables
Liste de toutes les variables définies dans les variantes. - Onglet ToolBox (boîte à outils)
Liste des objets GUI supportés par HiCAD GUI-Creator GUI, tels que les cases à cocher, les boutons radio, les cases à sélectionner, la sélection de catalogue et bien d'autres. - Dialogue actuel
Affichage du dialogue actuel. - Objets utilisés du Toolbox
Ici, apparaissent les objets GUI utilisés dans le dialogue en cours dans une sorte d'arborescence. Les paramètres de l'objet actif (marqués en rouge) peuvent être ici aussi modifiés, par exemple au niveau du formatage, de la taille, etc.
