Nouvelle vue sans lien

Vues > Nouveau > Standard

À l'aide de cette fonction, vous définissez une nouvelle vue sans lien. Vous avez par ailleurs la possibilité de définir une vue de liste. Une vue de liste est une vue dans laquelle seule certains éléments (tous les éléments d'une liste d'éléments) de la scène seront représentés.

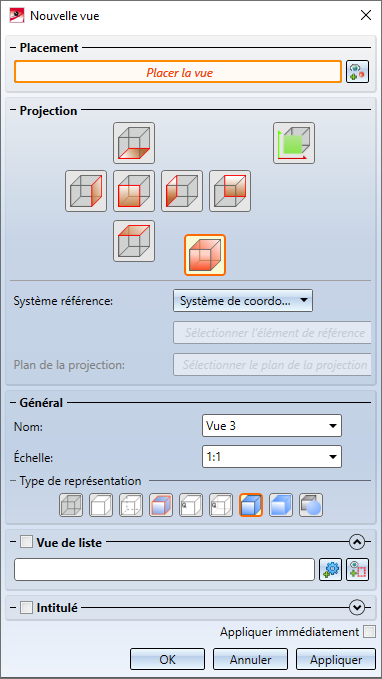

Placement

Sous Placement, vous déterminez la position de la nouvelle vue sur la scène. Un aperçu du cadre de la vue apparaît, et dont la taille dépend de la projection sélectionnée et des éléments représentés dans la vue. C'est toujours le cadre le plus petit qui sera choisi, soit le cadre qui contient entièrement tous les éléments de la vue. La vue est placée en fonction du point de gravité du cadre. Vous pouvez simplement porter votre curseur à l'emplacement de votre choix ou encore utiliser les options de point de l'auto-pilote ou du menu Options de point.

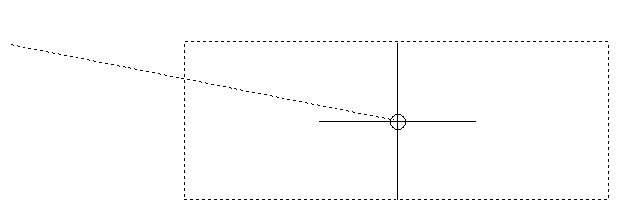

Si vous choisissez de replacer la vue à l'aide d'un clic sur , un trait suivra le point à partir du dernier point de placement.

Projection

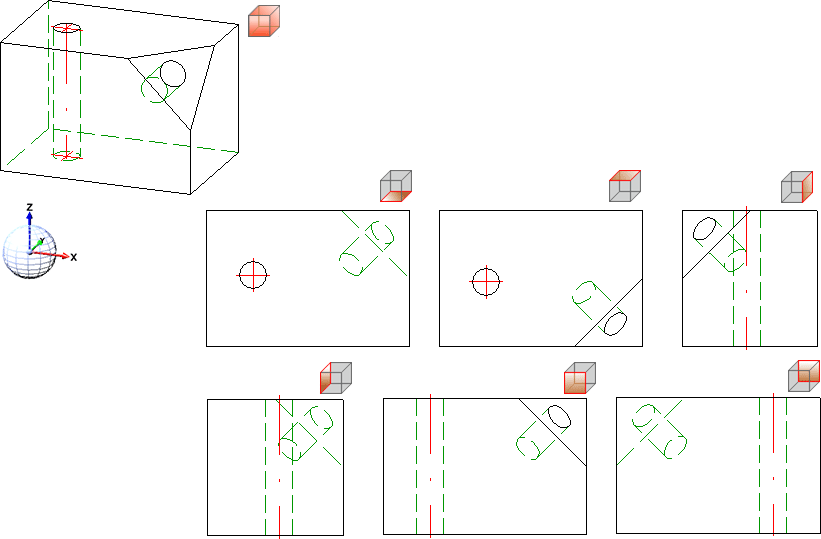

Dans cet encart de la fenêtre de dialogue, vous sélectionnez le procédé de projection souhaité. Vous avez le choix entre les six vues standards :

• Vue latérale de gauche et de droite

• Vue de face et de l'arrière

• Vue de dessus et vue de dessous

ainsi que l'axonométrie standard.



Axonométrie standard et vues standards (système de coordonnées universel)



Pour ces méthodes de projection, vous pouvez choisir sous Système référence si la projection sélectionnée doit s'orienter selon le système de coordonnées universel ou selon l'orientation d'un élément en particulier. Dans ce dernier cas, sélectionnez l'élément souhaité.

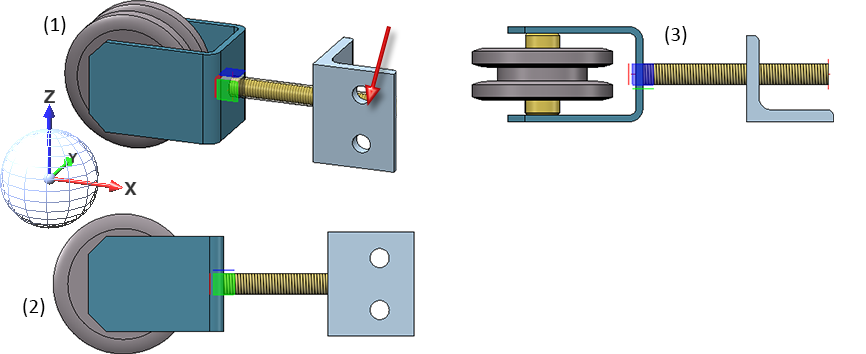

Dans l'exemple suivant, la vue de face de la modélisation (1) a été créée une fois avec le système de coordonnées universel comme système de référence (2) et une fois avec l'orientation de la tige filetée (3).

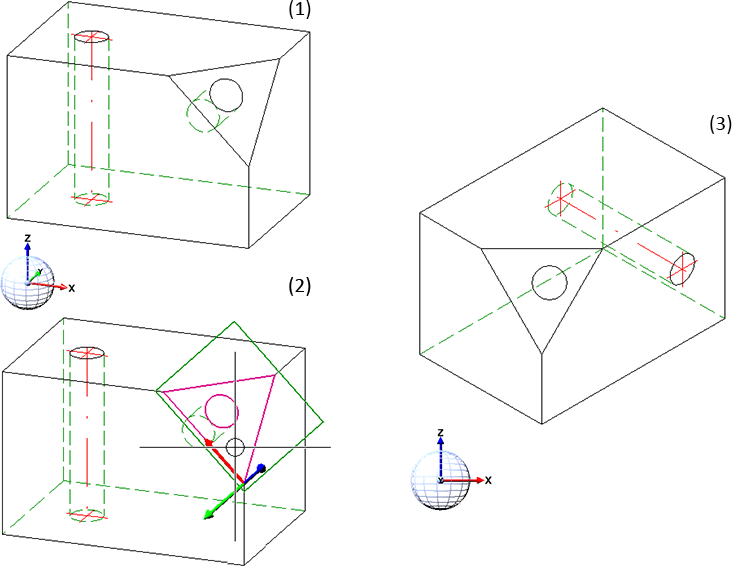

Au lieu de sélectionner un procédé de projection, vous avez également la possibilité de sélectionner un plan de la projection . Dans ce cas, la nouvelle vue est tournée de manière à ce que le plan de projection sélectionné se trouve dans le plan de l'écran. Après avoir sélectionné un plan de la projection, la sélection d'un système de référence est condamnée.

Le plan de la projection peut être modifié avant la prise en compte de la vue en cliquant sur .



Général

Vous indiquez ici le nom de la vue, l'échelle et le type de représentation. HiCAD propose comme nom de vue, celui de la Vue suivie d'un numéro séquentiel. Vous pouvez reprendre ce nom ou en saisir un autre.



Vue de liste

Cette fonction offre également la possibilité de créer des vues de liste. Une vue de liste ne contient que les éléments qui appartiennent à la liste d'éléments active. Pour définir une vue de liste, vous devez d'abord cocher la case correspondante.

Si une liste d'éléments est active lors de l'activation de la fonction Nouvelle vue, sans lien, celle-ci est alors prédéfinie. Dans le champ sous Vue de liste, le nombre d'éléments appartenant à la liste est affiché.

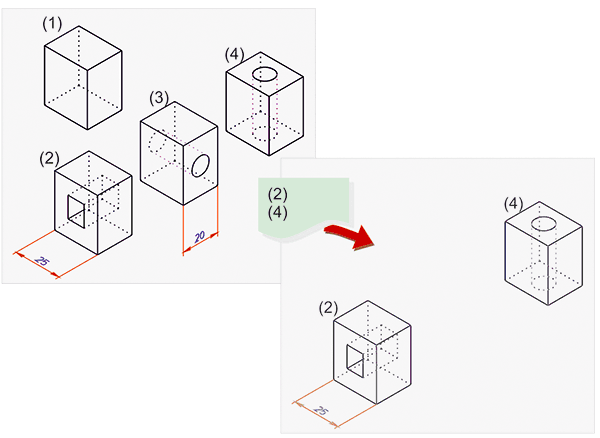

En haut : vue d'origine avec 4 éléments. En bas : Vue de liste avec les éléments (2) et (4)

Si vous ne souhaitez pas utiliser la liste d'éléments active ou si aucune liste d'éléments n'est active, vous pouvez sélectionner les éléments souhaités dans l'ICN ou sur la scène en cliquant sur l'icône Choisir les éléments . Précisions qu'un élément déjà sélectionné sera retiré de la liste d'éléments si vous la sélectionnez à nouveau.

En cliquant sur Appliquer la liste d’éléments d’une autre vue , les éléments représentés dans une autre vue peuvent être repris dans la liste d'éléments.

Les vues de liste sont indiquées dans l'ICN par le symbole .

À savoir :

• Dans l'ICN, tous les éléments masqués de la vue active sont représentés par une couleur d'intensité plus faible. Les éléments affichés d'une vue forment la "Liste d'éléments".
• Les vues normales deviennent des vues de liste lorsque vous masquez des éléments de la vue dans l'ICN ou au moyen de la fonction du menu Afficher/Masquer les éléments 3D.
• Les vues de liste peuvent être modifiées à tout moment par la fonction Afficher/Masquer de l'ICN ou du menu contextuel des vues.
• Le mode de fonctionnement des nouveaux éléments créés en rapport avec les vues de liste peut être modifié dans le Gestionnaire de Configuration sous Paramètres système > Visualisation > Vues par le paramètre Inclure les nouveaux éléments dans des vues de liste :

• Oui fait en sorte que les nouveaux éléments créés seront affichés dans toutes les vues.
• Non fait en sorte que les nouveaux éléments créés seront masques dans toutes les vues de liste, sauf la vue active ! Il s'agit du paramètre prédéfini.



Intitulé

Vous pouvez attribuer un titre à la nouvelle vue directement lors de sa création. Les données saisies dans la fenêtre de dialogue correspondent à celles de la fonction Créer/Modifier/Supprimer intitulé(s) de la vue.



Si la case Appliquer immédiatement est cochée, la vue est reprise directement après le placement, c'est-à-dire que vous ne devez pas cliquer sur le bouton Appliquer.

Si la case n'est pas cochée, utilisez les boutons OK ou Appliquer. Le bouton OK permet de reprendre la vue et de quitter la fenêtre de dialogue. Le bouton Appliquer permet d'appliquer la vue à la scène, mais pas de fermer la fenêtre de dialogue, de sorte que d'autres vues peuvent être créées. Annuler permet de fermer la fenêtre de dialogue.



Nota bene :

• Pour sélectionner un autre procédé de projection, par exemple une isométrie, créez tout d'abord la vue comme indiquée ci-dessus. Puis sélectionnez le procédé de projection souhaité avec la fonction sous Projections.
• Il peut arriver que les vues ne soient plus disposées selon les normes après leur positionnement interactif. À l'aide de la fonction Réordonner les vues, vous avez la possibilité de réorganiser les vues.
