Diviser le long de la direction

Standard 3D > Usiner > Rogner > Diviser le long de la direction

Charpente métallique > Prolonger > Diviser > Diviser le long de la direction

À l'aide de cette fonction, vous pouvez diviser en plusieurs sections les éléments le long d'une direction. Vous disposez pour cela de différentes options de division, par exemple, les éléments individuels peuvent obtenir des longueurs différentes. Par ailleurs, cette fonction crée un Feature correspondant, de sorte que la division pourra être modifiée par la suite.

Avant d'utiliser une de ces deux fonctions, veuillez prendre connaissance de ce qui suit.

Les deux fonctions fonctionnent dans les grandes lignes de la même façon, hormis pour les différences suivantes :

Avec la fonction de la 3D , des solides 3D, des tôles pliées ou des profilés peuvent être divisés, alors qu'avec la fonction de la Charpente métallique , uniquement des profilés.
La fonction de la 3D modifie toujours l'élément actif. La fonction de la Charpente métallique vous demande à sélectionner le profilé à modifier.
La fonction de la Charpente métallique fonctionne en boucle, c'est-à-dire qu'après la division, la fonction reste active et le prochain profilé à diviser peut alors être sélectionné. Vous mettez fin à la sélection de profilé avec le bouton du milieu de la souris.

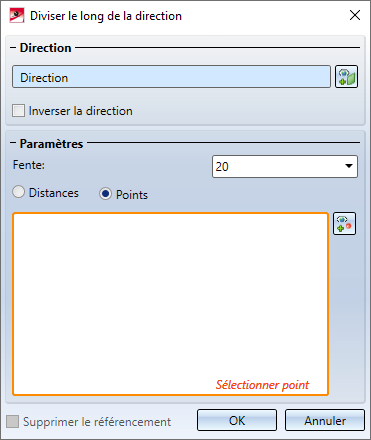

Fenêtre de dialogue

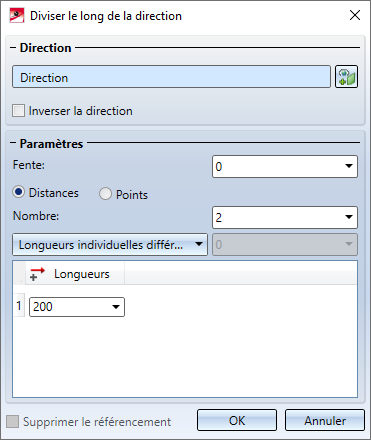

Pour définir la division, la fenêtre de dialogue suivante s'ouvre.

Direction

Au lancement de la fonction, le champ Sélectionner direction est actif (surligné en couleur). Déterminez la direction dans laquelle la division doit avoir lieu. Cela peut se faire en sélectionnant deux points, une arête ou une surface. Si vous sélectionnez une surface, c'est alors la normale à la surface qui sera utilisée. La direction sélectionnée est visualisée sur la scène par une flèche de couleur.

Pour les profilés de la Charpente métallique, l'axe du profilé sera automatiquement proposé comme axe de division. Dans la fonction de la 3D, la direction suit l'axe du profilé de son point initial à son point final. Dans la fonction de la Charpente métallique, la direction sera déterminée par la position actuelle du curseur au lancement de la fonction.

Pour modifier la direction, cliquez sur le symbole Sélectionner direction .

Au cours de la sélection de direction, vous pouvez activer par un clic droit un menu contextuel avec d'autres fonctions.

Si vous souhaitez retourner la direction affichée, cochez alors la case Inverser la direction.

Paramètres

Paramètres globaux
Fente	Distance entre deux sections.
Supprimer le référencement	Si l'élément d'origine est référencé, le référencement peut être annulé en décochant la case. Lors de son annulation, une fiche de document et une fiche d'article présentes dans HELiOS pour l'élément d'origine sont également supprimées. Si la case est cochée, le référencement est attribué au premier élément dans le sens de la division. Cela s'applique également à une fiche de document/d'article présente dans HELiOS pour l'élément d'origine. Les autres sections ne sont pas référencées.
Détermination de la division par des distances
Nombre	Nombre de sections.

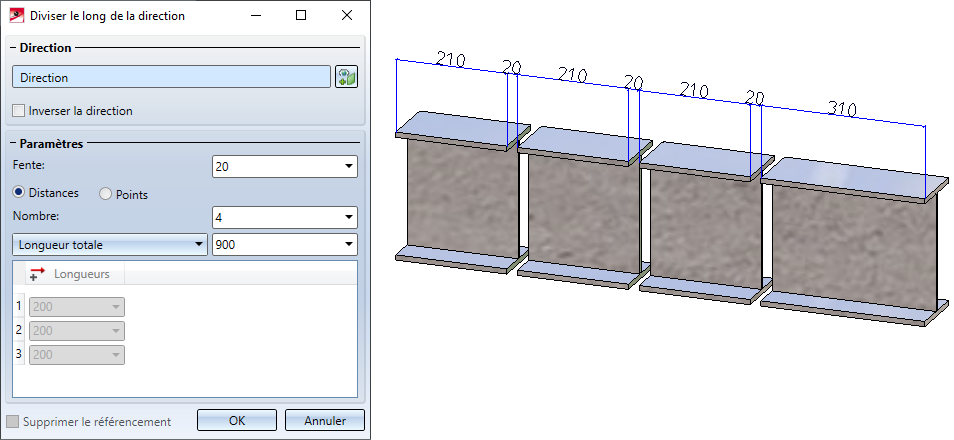

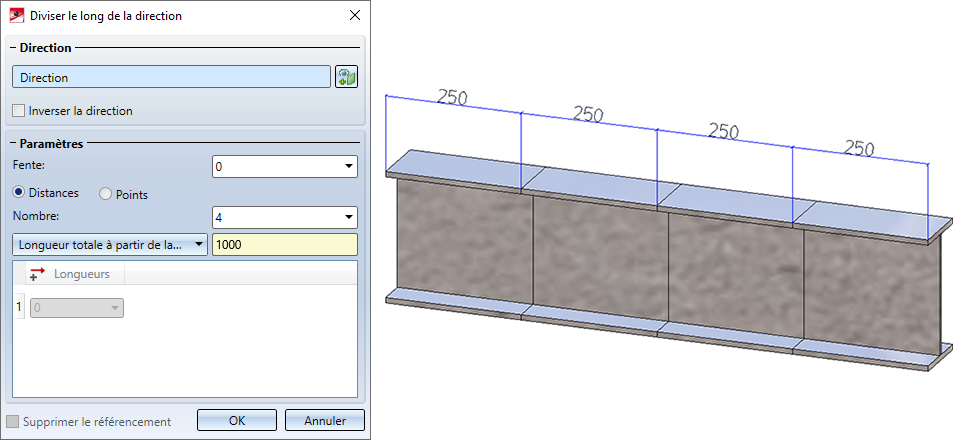

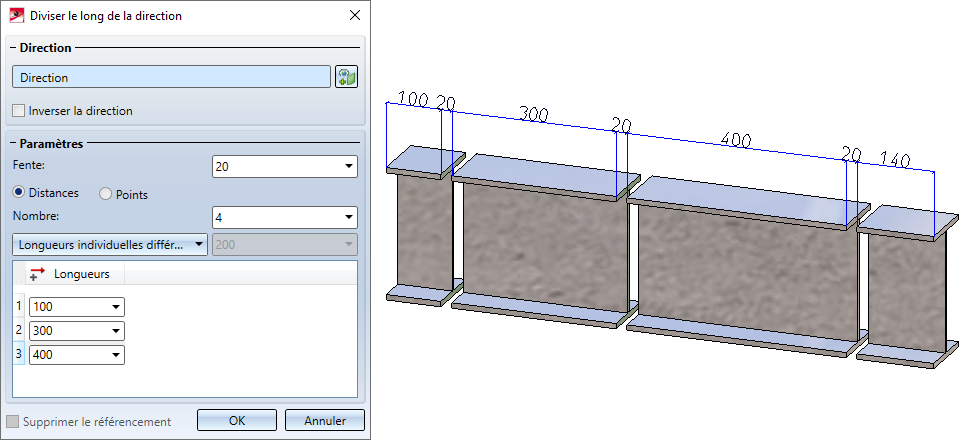

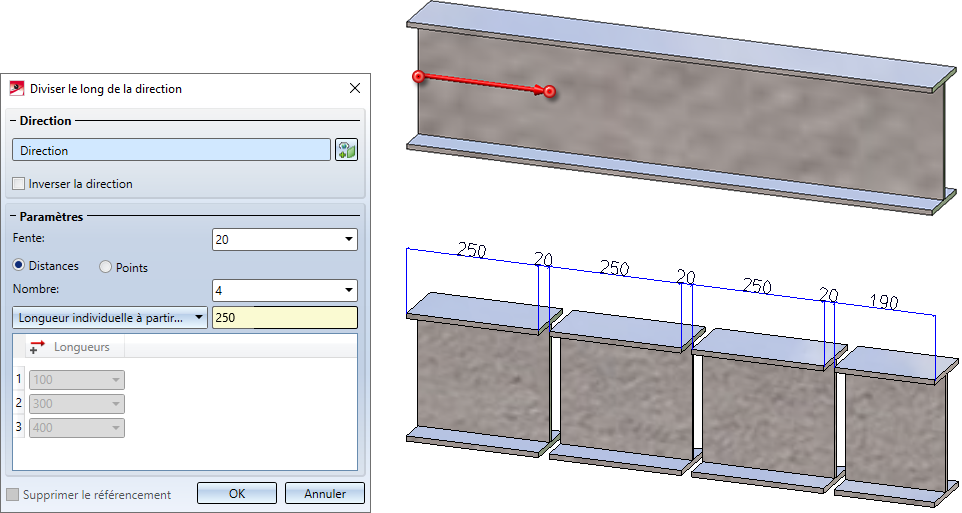

Longueur des sections	Pour déterminer la longueur des sections, vous disposez dans une liste de choix de plusieurs possibilités. Veuillez noter que la longueur totale des sections + fente obtenues correspond toujours à la longueur totale de l'élément d'origine. En d'autres termes, la longueur de la dernière section sera calculée automatiquement et pourra donc être différente de la longue individuelle indiquée. Longueur individuelle La valeur indiquée dans le champ de saisie détermine la longueur des sections. Longueur totale La longueur totale résulte du nombre de sections et de la longueur totale indiquée. Longueur individuelle à partir de la direction La longueur du vecteur de direction détermine la longueur des sections. Longueur totale à partir de la direction La longueur individuelle résulte de la longueur du vecteur directionnel et du nombre d'éléments. Longueurs individuelles différentes Les longueurs individuelles des sections seront indiquées pour chacune d'elles et ce de sorte que n éléments correspondent aux sections 1 jusqu'à n-1.
Détermination de la division par des points

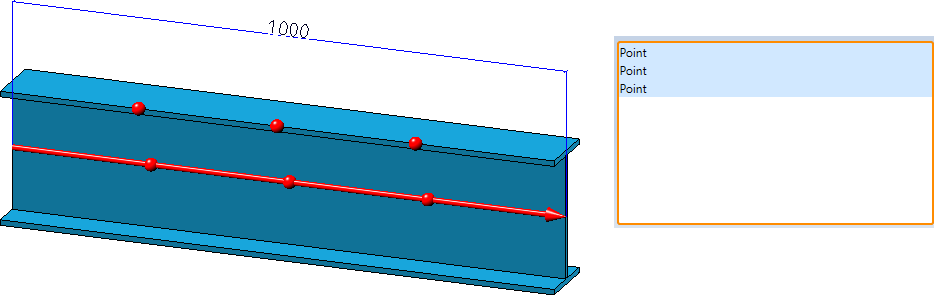

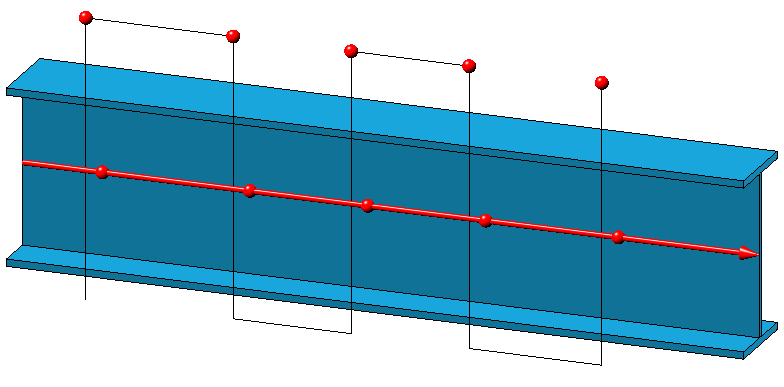

	Vous pouvez ici, en cliquant sur ce symbole, sélectionner des points de division en particulier. Vous pouvez alors recourir aussi bien aux options de point de l'auto-pilote qu'au menu de l'option de point. Pour chaque point sélectionné, une ligne Point est ajoutée dans la liste de la fenêtre de dialogue. Les points de division ne doivent pas nécessairement être sur l'élément même, par exemple : .

La direction, chaque point de division et chaque fente seront visualisés sur la scène.

Toute saisie incorrecte ou manquante sera identifiée par le symbole . En déplaçant votre curseur sur le symbole, un message correspondant s'affichera. Si la fonction ne peut pas être exécutée avec les données saisies, le symbole apparaît alors en bas au niveau du le bouton OK.

La division sera exécutée par un clic sur OK. Vous pouvez également exécuter la fonction par un clic sur la molette de la souris.

Le Feature de la division

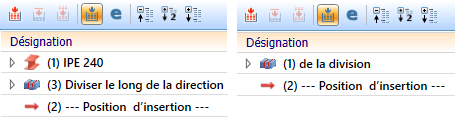

Chaque section est un élément propre de la structure d'élément, au même niveau de hiérarchie que l'élément d'origine et portant le même nom. L'élément d'origine obtient un Feature avec comme nom Diviser le long de la direction, toutes les autres sections obtiennent un Feature avec comme nom de la division. Par un double-clic sur un des Features, la division peut être modifiée ultérieurement. Toutes les sections seront alors corrigées en conséquence.

À ce sujet, veuillez noter que :

Si vous procédez à des modifications, par exemple changer le nombre de divisions, directement dans l'historique de Feature, le calcul et l'actualisation de la division sera exécuté directement. Si vous utilisez par contre des variables et que vous modifiez celles-ci, un recalcul doit être exécuté manuellement avec une actualisation de la division. Pour cela, utilisez la fonction Recalcul avec actualisation des éléments reliés dans la barre d'outils de la fenêtre Feature de l'ICN.

En désactivant le Feature Diviser le long de la direction, le Feature correspondant de la division sera alors automatiquement désactivé, autrement dit à la place de la division, c'est de nouveau l'élément d'origine qui sera affiché sur la scène.

À savoir :

Les fonctions sont également disponibles dans le menu contextuel des éléments 3D ou des profilés.
La longueur totale des sections obtenues (+ fente) correspond toujours à la longueur totale de l'élément d'origine.
Si l'élément d'origine (non référencé) possède un document et une fiche d'article HELiOS, celle-ci sera alors également attribuée aux sections.

Veuillez prendre connaissance des remarques de la rubrique Actualiser le Feature de division.

Exemples

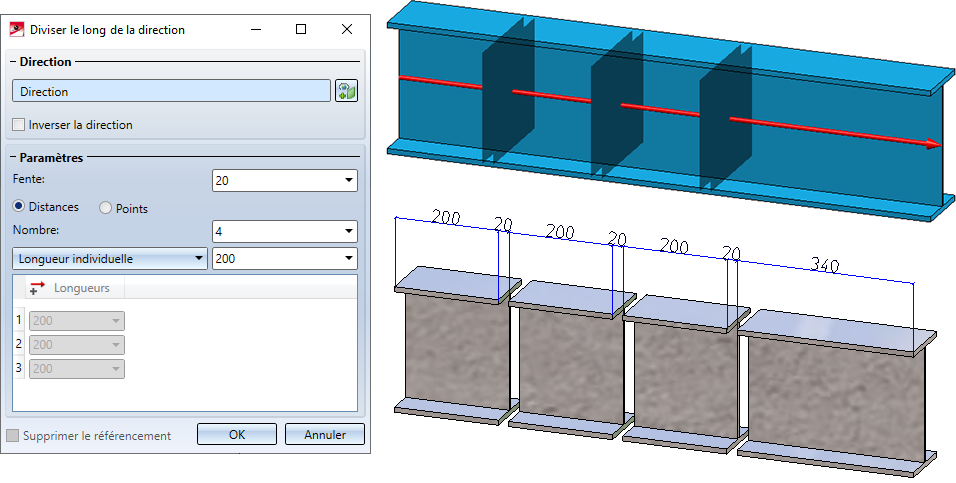

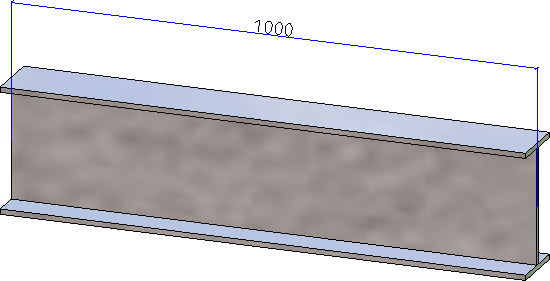

Exemple 1 : Profilé divisé

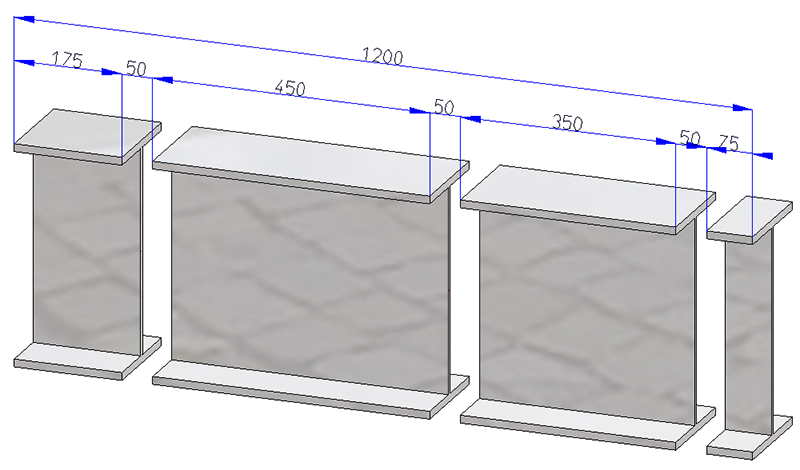

Exemple 2 : Profilé divisé - Direction déterminée par 2 points

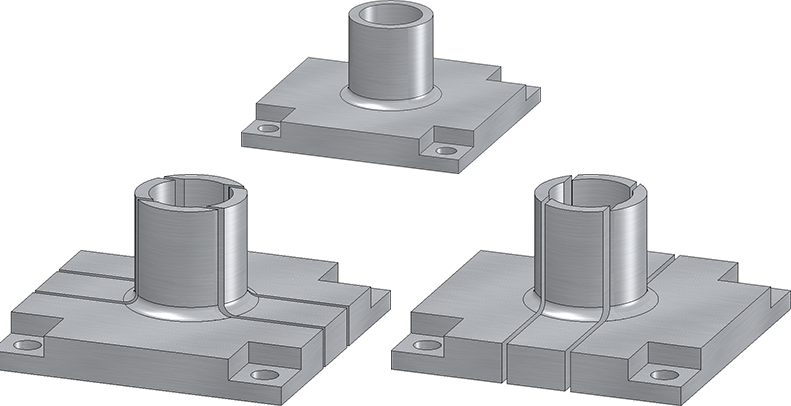

Exemple 3 : Élément 3D divisé

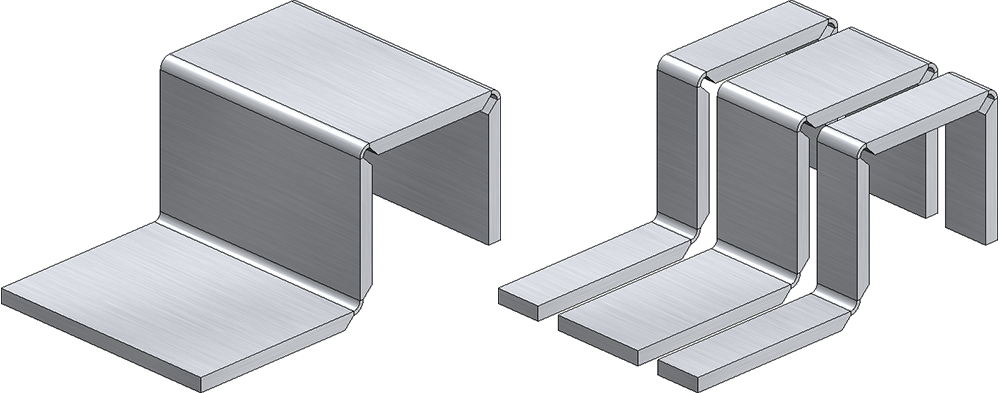

Exemple 4 : Tôle pliée divisée

Modification de l'élément d'origine

Lorsque vous apportez des modifications dans le Feature sur l'élément d'origine qui se trouve avant le Feature Diviser le long de la direction, seul l'élément d'origine sera alors recalculé. La division est effectuée à la même position par rapport au système de coordonnées de l'élément. Cela signifie que ni les points de division ni les sections ne sont recalculés automatiquement.

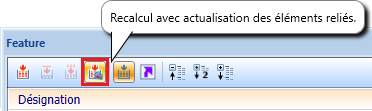

Pour actualiser également les autres sections réalisées, utilisez la fonction du Feature Recalcul avec actualisation des éléments reliés dans la barre d'outils de la fenêtre Feature de l'ICN.

Exemple 1 :

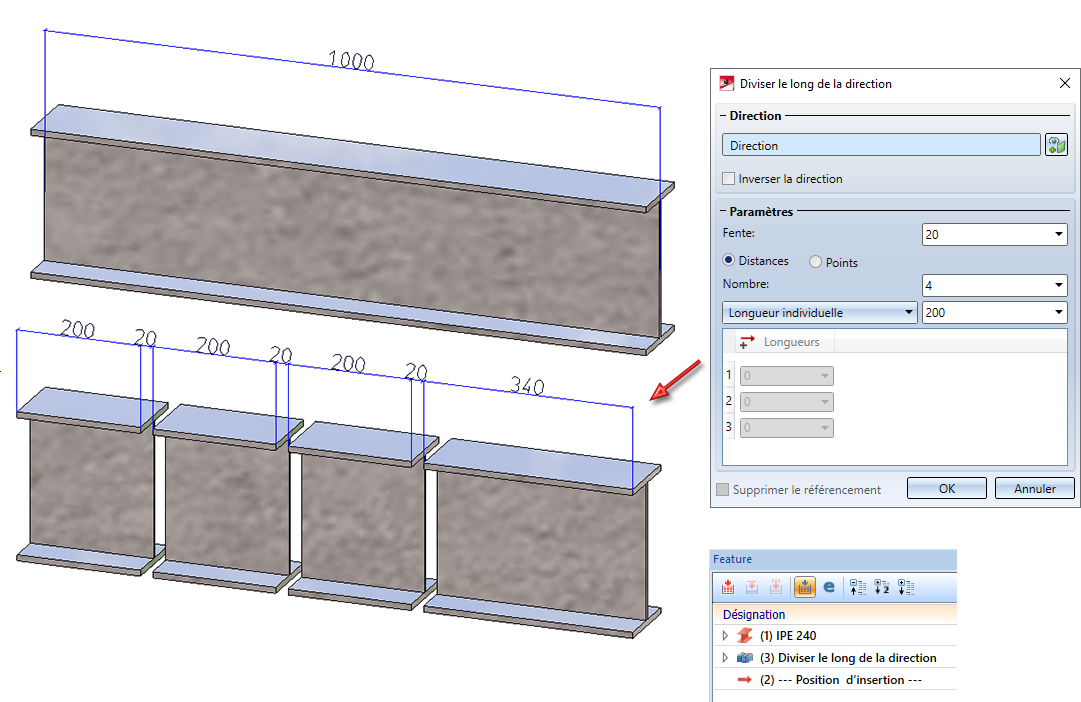

L'illustration suivante montre un profilé IPE 240 divisé.

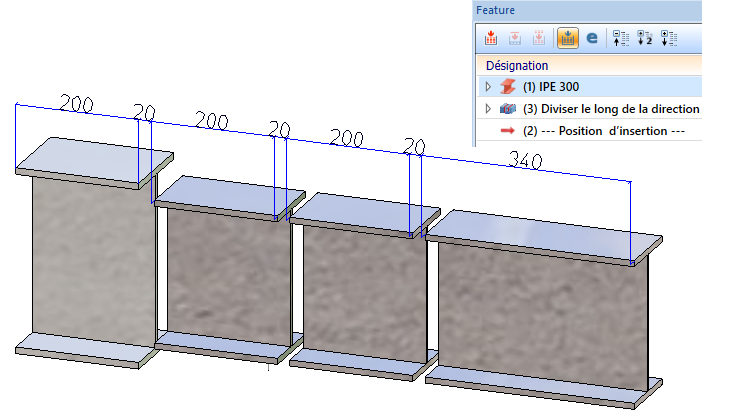

Si l'on remplace maintenant le profilé, par exemple par un profilé IPE 300, on obtient alors le résultat suivant :

Pour corriger également les autres sections, vous devez utiliser la fonction Recalcul avec actualisation des éléments reliés .

Exemple 2 :

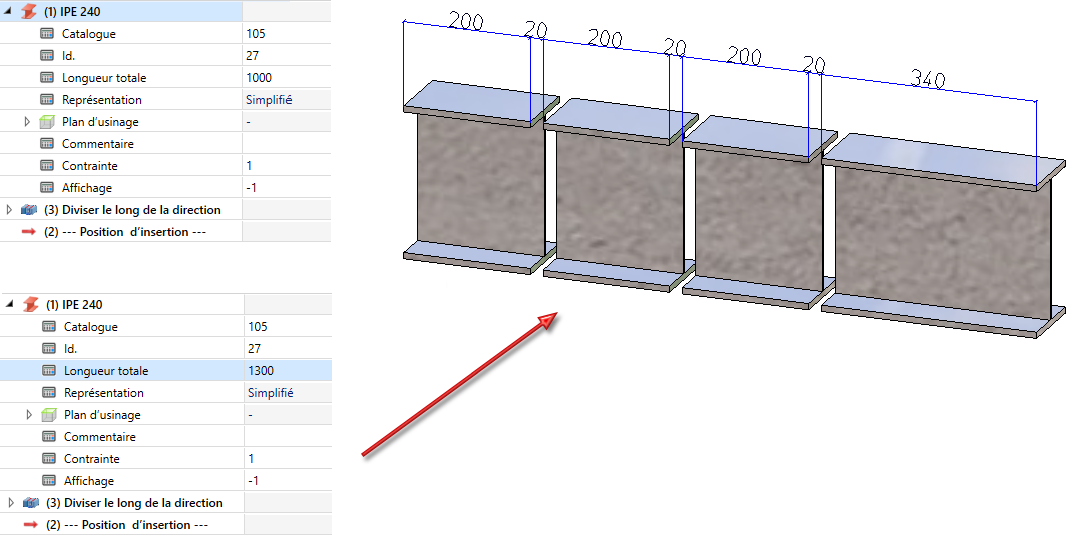

Observons à nouveau l'illustration de l'exemple 1. Si l'on change la longueur totale du profilé via le Feature, on n'observe alors aucune modification géométrique.

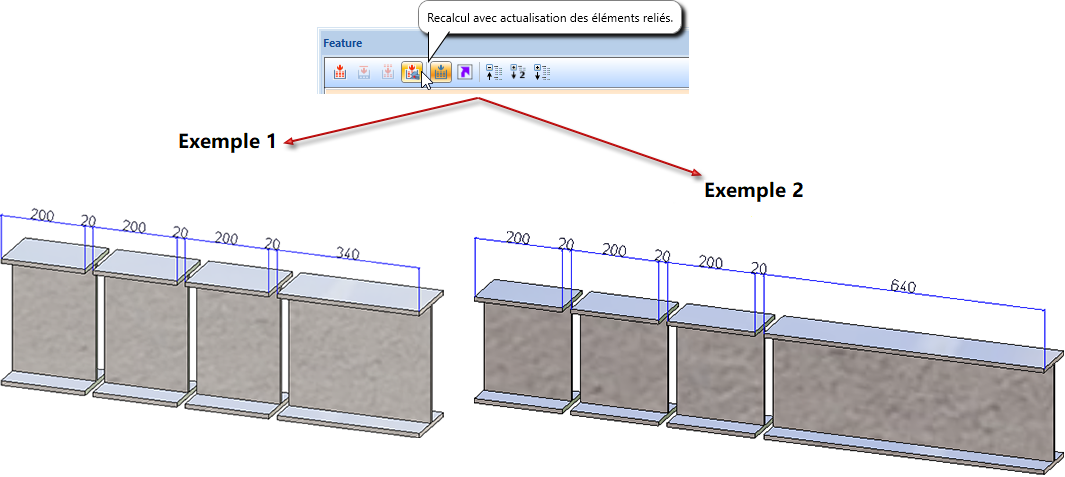

Si ce sont toutes les sections qui doivent être corrigées selon la modification, recourez alors à la fonction Recalcul avec actualisation des éléments reliés du menu contextuel de Feature de la division.
