Direction d'usinage
Cette fonction identifie la direction et le côté de l'usinage d'un élément, par exemple un rabat de tôle, afin de spécifier le sens des textures et des revêtements. Vous disposez pour cela dans le catalogue Flèches (Werksnormen/Symbole/Pfeile) des symboles suivants :
|
|
Symbole de direction |
|
|
Symbole de direction, Panneau composite |
|
|
Symbole de direction, unilatéral |

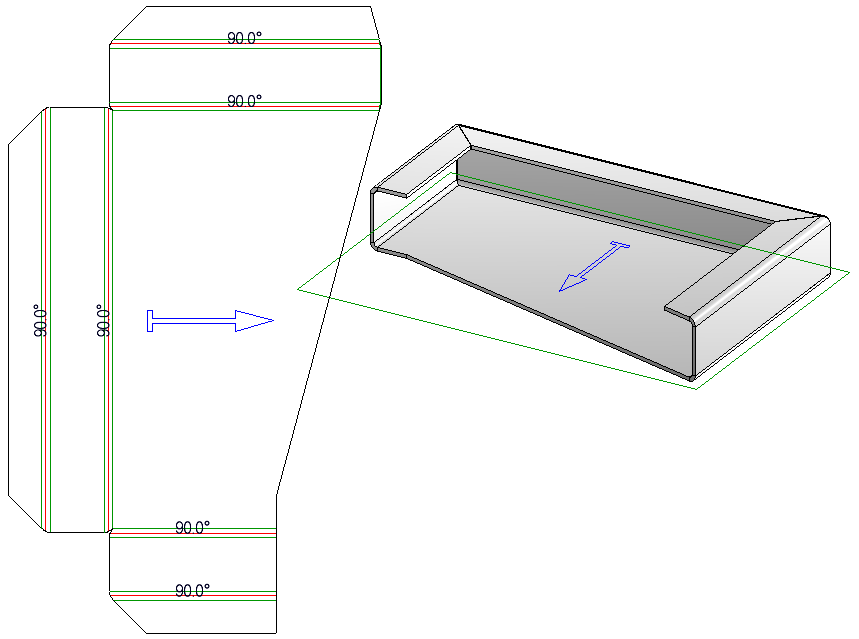

À la création d'une projection développée d'une tôle, cette direction peut être utilisée optionnellement pour l'orientation du développement. C'est alors que le développement sera créé sur le côté sur lequel la flèche est située et automatiquement aligné horizontalement sur le symbole de direction.
Pour insérer un symbole de direction, procédez comme suit :
- Sélectionnez tout d'abord l'élément en question. Notez que l'élément ne peut pas être un élément principal de tôle.
- Lancez la fonction Direction d'usinage. La fenêtre de dialogue Paramètres s'affiche (sauf si l'option Ne plus afficher la fenêtre est cochée).
- Établissez les configurations souhaitées puis quittez la fenêtre en cliquant sur OK.
- Identifiez, si nécessaire, la surface en question, par exemple au moyen 2 arêtes ou 2 points.
- Sélectionnez le symbole de votre choix (type/taille).
- Déterminez la position d'insertion sur l'élément.

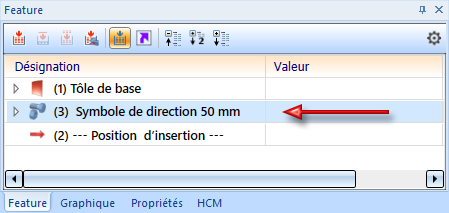

Pour supprimer le symbole de la direction, supprimez l'entrée correspondante dans l'Historique de Feature.
À savoir :
-
Si vous activez le développement créé automatiquement au lieu de l'élément de tôle, c'est le côté de l'élément avec le symbole de la flèche de direction de l'usinage qui sera développé.
-

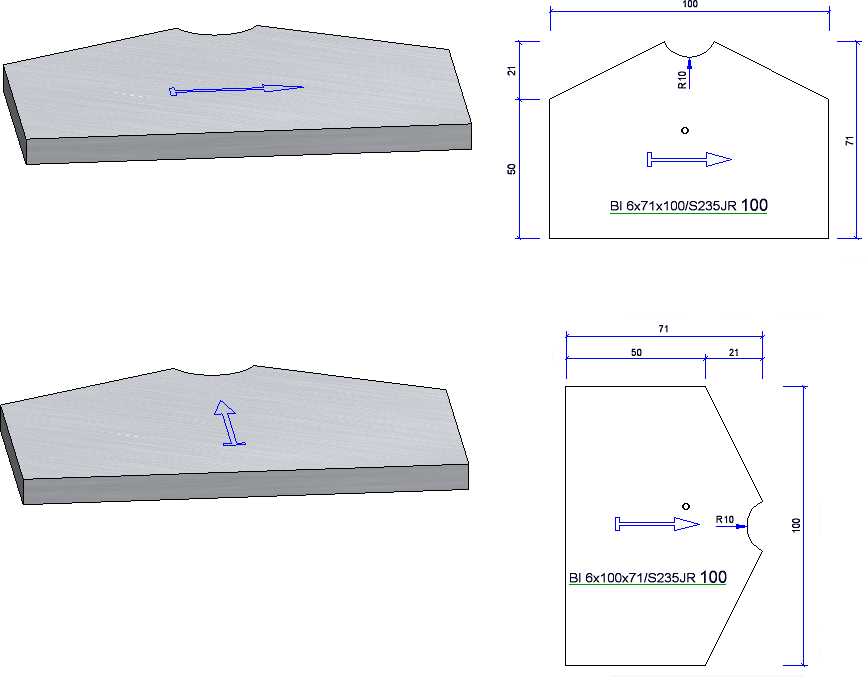

Pour le calcul de la longueur et de la largeur des tôles de la Tôle pliée et de la Charpente métallique, la direction d'usinage sera prise en compte.
Exemple :

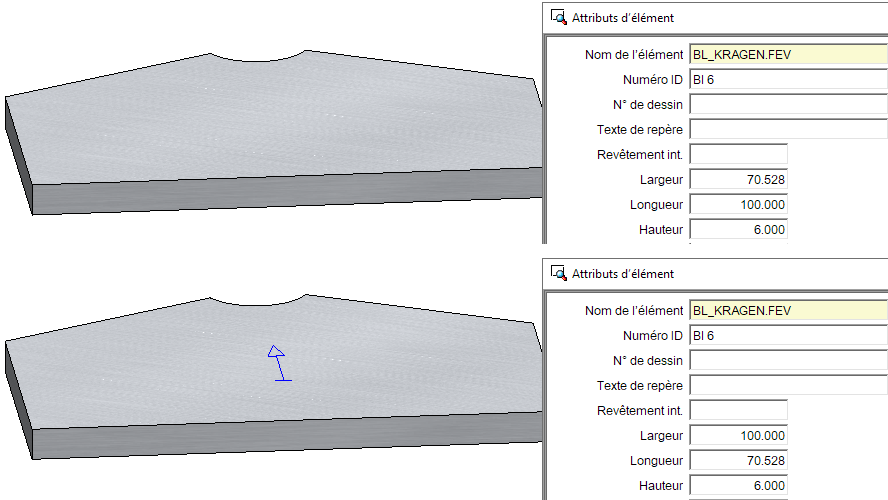

Cela a une influence également sur la position de la tôle pour le dessin d'exécution.
