Ombrer et éclairer

Insérez votre modélisation 3D, notamment dans le cas échéant, vos sols et parois latérales. Ces derniers peuvent refléter la lumière. Par la suite vous pourrez également sélectionner la partie de l'image de sorte que ces objets ne soient plus visibles.

Attribuer des couleurs harmonisées à votre modélisation. Utilisez l'Éditeur de matériau / couleur pour définir vos couleurs et matériaux personnalisés. Sinon, vous pouvez également attribuer des textures propres à votre modélisation.

Utilisez la strate 40. Les objets présents sur cette strate sont transparents.

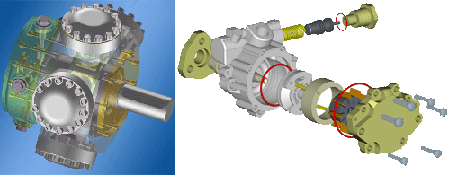

Ombrez votre construction avec ou sans arêtes.

Établissez un Angle limite pour l'ombre. Tous les angles inférieurs seront arrondis à la vue, éliminant les surfaces courbes dont les surfaces frontalières forment un petit angle en guise d'angle de délimitation. Ainsi, même les différences de couleur dérangeantes pour les arêtes du polyèdre seront évitées.

Utilisez les paramètres pour l'Approximation de surface et pour la finesse de maillage des surfaces de forme libre afin de donner un résultat encore plus nette à l'effet d'ombre. Vous trouverez ces fonctions dans le menu contextuel prévu pour les scènes.

Utilisez la fonction Image graphique dans

Paramètres > Paramètres image. De là, vous pouvez utiliser des images de fond ou encore des dégradés de couleurs comme arrière-plan de construction. De plus la modélisation 3D peut être temporairement éclairée de façon optimale en seulement quelques mouvements de souris.

Sélectionnez une vue 3D puis placez le centre spatial au milieu de l'écran. Désormais, grâce à l'effet d'ombre, vous pouvez vérifier si les paramètres d'éclairage ainsi que la vue sélectionnée sont pertinents pour votre construction.

Sauvegardez la construction en haute résolution en fichier BMP et JPG.

Si besoin, vous pouvez également simuler les alentours en attribuant un panorama à votre modélisation. Les surfaces de l'environnement peuvent alors être reflétées sur les surfaces de la modélisation.

Les programmes tels que DirectConvert et autres peuvent également convertir la scène HiCAD en d'autres formats, par exemple en TIF.
