Punktwolkenreferenzen aktualisieren

Punktwolke > Tools > Akt...

Mit dieser Funktion lassen sich in eine Konstruktion importierte Punktwolken gegen andere Punktwolken austauschen und auf diese Weise auch Punktwolkenreferenzen, d. h. Punktwolkenpfade ändern.

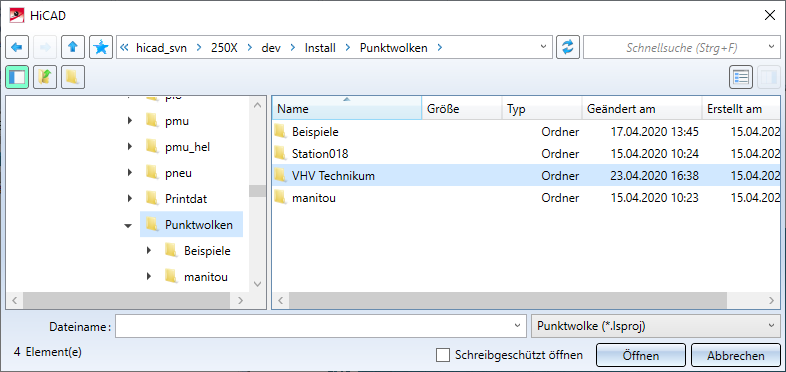

Wählen Sie im Dialogfenster die neue Punktwolke bzw. den neuen Punktwolkenpfad und klicken Sie auf Öffnen.

Die Punktwolke wird ausgetauscht bzw. die Punktwolkenreferenz aktualisiert.



Hinweise:

• Die Funktion steht auch im Kontextmenü für Punktwolken zur Verfügung.
• Wenn Sie eine komplett andere Punktwolke auswählen wollen (d. h. nicht die gleiche Punktwolke, die in einem andern Pfad liegt), dann sollten Sie vorher die Clippingbox(en) löschen. Anderenfalls ist die Punktwolke nicht zu sehen. Die Clippingboxen können natürlich auch nachträglich gelöscht werden.



Wird beim Öffnen einer SZA-Datei eine zugehörige Punktwolke unter dem gespeichert Pfad (Punktwolkenreferenz) nicht gefunden und dieser dann manuell geändert, dann prüft HiCAD automatisch, ob unter dem neuen Pfad dieselbe Punktwolke oder eine geänderte Punktwolke liegt. In letzterem Fall wird die Punktwolke im ICN mit einer Änderungskennung versehen.
