Teil mit Werkstoff

Andockfenster Bauwesen-Funktionen > Bauwesen allgemein > Detail- und Schnittplanung > Teil mit Werkstoff

Voraussetzung für die Funktion ist eine aktive 3D-Schnittansicht.

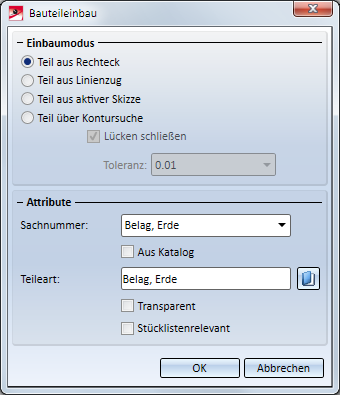

Nach dem Aufruf der Funktion wird das Dialogfenster zum Bauteileinbau angezeigt.

Geben Sie hier an, ob das Teil

• aus Rechteck,
• aus Linienzug,
• aus aktiver Skizze oder
• über Kontursuche

eingebaut werden soll. Im letzten Fall können Sie durch Aktivieren der Checkbox Lücken schließen auch eine Toleranz angeben. Standardmäßig ist diese auf 0.01 gesetzt. Je nach Kontur empfiehlt es sich ggf., diesen etwas höher zu setzen (etwa 0.10).

Im unteren Teil des Dialogfensters können Sie die Sachnummer und die Teileart bestimmen. Die Sachnummer kann entweder frei definiert oder durch Aktivieren der Checkbox Aus Katalog aus dem Katalog übernommen werden. In diesem Fall wird die Bezeichnung der Teileart verwendet.

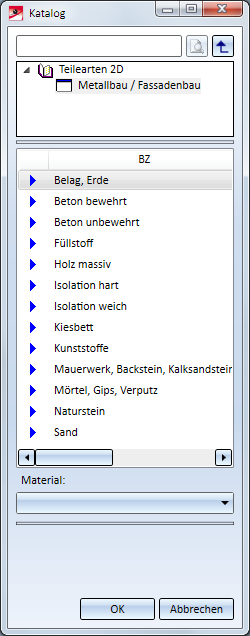

Die Teileart wird durch einen Klick auf das Symbol im Katalog ausgewählt.



Darüber hinaus können Sie durch Aktivieren der entsprechenden Checkboxen festlegen, ob das Teil transparent und / oder stücklistenrelevant sein soll.
