LogiKal-Schnittstelle - Übertragung von Zahlen- und Textattributen an HiCAD

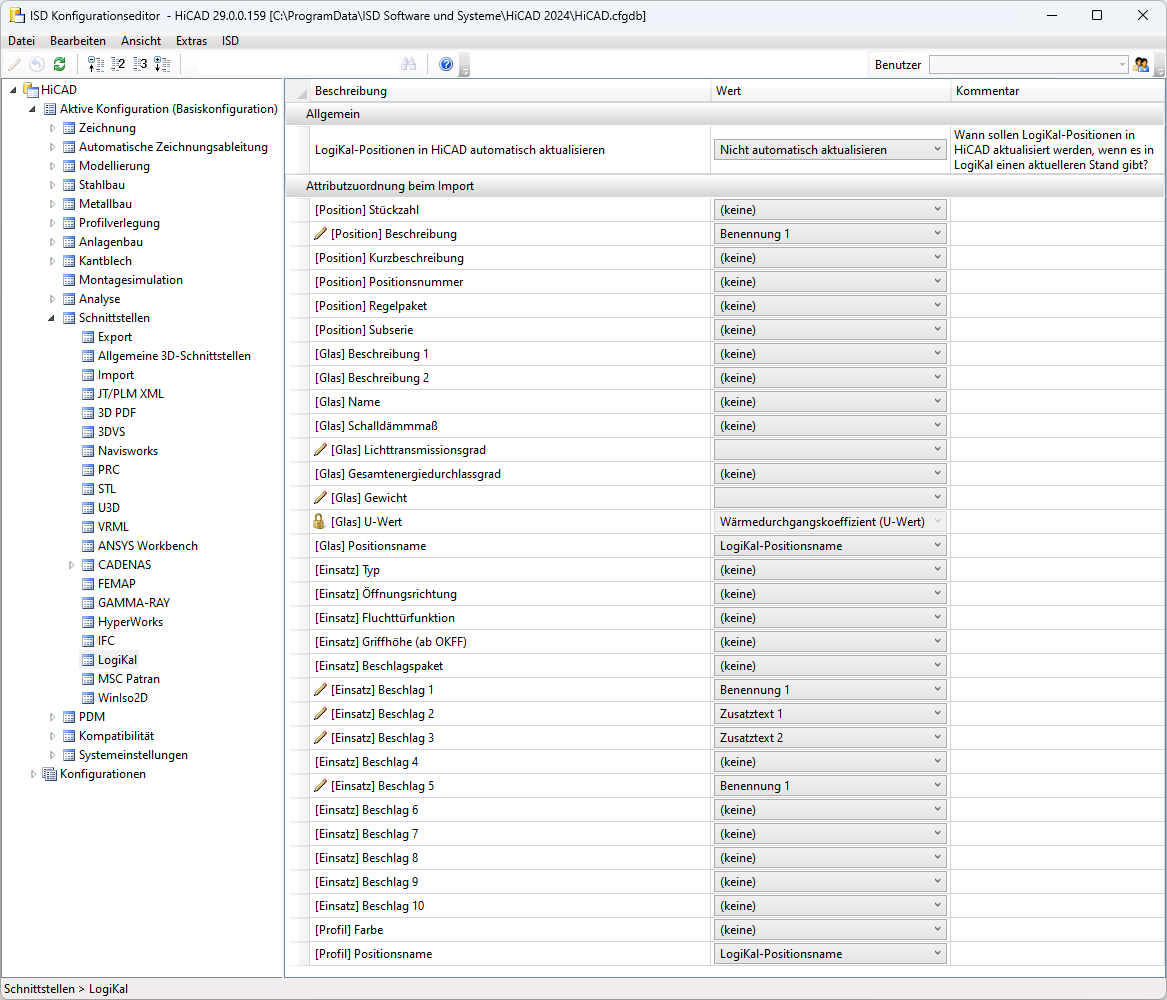

Beim Import von LogiKal-Positionen lassen sich bestimmte LogiKal-Zahlen- und Textattribute gezielt bestimmten HiCAD-Attributen zuordnen. Die Einstellung erfolgt im Konfigurationsmanagement unter Schnittstellen > LogiKal.
Möglich ist dies für die folgenden LogiKal-Attribute:
|
Attribut |
Attributtyp |
Beispiel / Erklärung |
|---|---|---|
|
[Position] Stückzahl |
Positionsattribut |
LogiKal-Zahlenattribut vom Datentyp Integer. |
|
[Position] Beschreibung |
Positionsattribut |
z. B. Fensterelement |
|
[Position] Kurzbeschreibung |
Positionsattribut |
wird vom Anwender definiert |
|
[Position] Positionsnummer |
Positionsattribut |
z. B. 001 |
|
[Position] Regelpaket |
Positionsattribut |
z. B. RC3 |
|
[Position] Subserie |
Positionsattribut |
z. B. BL |
|
[Glas] Beschreibung1 |
Glasattribut |
wird bei Projektgläsern vom Anwender definiert |
|
[Glas] Beschreibung2 |
Glasattribut |
wird bei Projektgläsern vom Anwender definiert |
|
[Glas] Name |
Glasattribut |
Der Glasname wird als Textattribut übergeben. |
|
[Glas] Schalldämmmaß |
Glasattribut |
LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden. |
|
[Glas] Lichttransmissionsgrad |
Glasattribut |
LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden. |
|
[Glas] Gesamtenergiedurchlassgrad |
Glasattribut |
LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden. |
|
[Glas] Gewicht |
Glasattribut |
LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden. |
|
[Glas] U-Wert |
Glasattribut |
Der U-Wert wird auf das HiCAD-Attribut §26 Wärmedurchgangskoeffizient (U-Wert) übertragen. Dies Einstellung ist fix und daher gesperrt. |
|
[Glas] Positionsname |
Glasattribut |
Defaultmäßig ist hier der LogiKal-Positionsname des Glases dem HiCAD-Attribut $LPN .zugewiesen. Dieses Attribut wird aus mehreren, für Gläser und Profile unterschiedlichen LogiKal-Attributen zusammengestellt. Wird es auf ein anderes HiCAD-Attribut als $LPN übertragen, bleibt $LPN unbelegt. |
|
[Einsatz] Typ |
Einsatzattribut |
z. B. Festfeld |
|
[Einsatz] Öffnungsrichtung |
Einsatzattribut |
z.B. L oder R |
|
[Einsatz] Fluchttürfunktion |
Einsatzattribut |
LogiKal-Zahlenattribut vom Datentyp Integer. Zum Ermitteln werden drei LogiKal-Fluchttür-Attribute geprüft. Wenn eines der drei LogiKall-Attribute "Fluchttür = Ja" aussagt, dann wird das konfigurierte HiCAD-(Integer-)Attribut auf "1" gesetzt. Sagen alle drei LogiKal-Attribute "Fluchttür=Nein" aus, dann wird das HiCAD-Attribut auf "0" gesetzt. |
|
[Einsatz] Griffhöhe (ab OKFF) |
Einsatzattribut |
LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden. |
|
[Einsatz] Beschlagspaket |
Einsatzattribut |
WIC 40001 FALZGETRIEBE 160 KG BESCHLAG VERDECKT |
|
[Einsatz] Beschlag 1 |
Einsatzattribut |
Sind Beschläge vorhanden, beinhalten diese zehn Attribute einen zusammengesetzten Beschreibungstext der Beschläge eines Einsatzes. Default mäßig ist [Einsatz] Beschlag 1 das HiCAD-Attribut Benennung 1 zugewiesen.

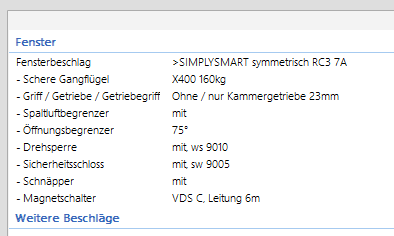

Beispiel für Beschläge in LogiKal:
In diesem Beispiel würde der zusammengesetzte Beschreibungstext des ersten Beschlags ("Schere Gangflügel X400 160kg") auf das HiCAD-Attribut Benennung 1 übertragen- Für die weiteren Beschläge müssten Sie noch Zuweisungen vornehmen. Grundsätzlich empfiehlt es sich, für diesen Fall benutzerdefinierte Textattribute anzulegen. |
|
[Einsatz] Beschlag 2 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 3 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 4 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 5 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 6 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 7 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 8 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 9 |
Einsatzattribut |
|
|
[Einsatz] Beschlag 10 |
Einsatzattribut |
|
|
[Profil] Farbe |
Profilattribut |
Die Farbe wird als Textattribut übergeben. |
|
[Profil] Positionsname |
Profilattribut |
Defaultmäßig ist hier der LogiKal-Positionsname des Profils dem HiCAD-Attribut $LPN .zugewiesen. Dieses Attribut wird aus mehreren, für Gläser und Profile unterschiedlichen LogiKal-Attributen zusammengestellt. Wird es auf ein anderes HiCAD-Attribut als $LPN übertragen, bleibt $LPN unbeleg |

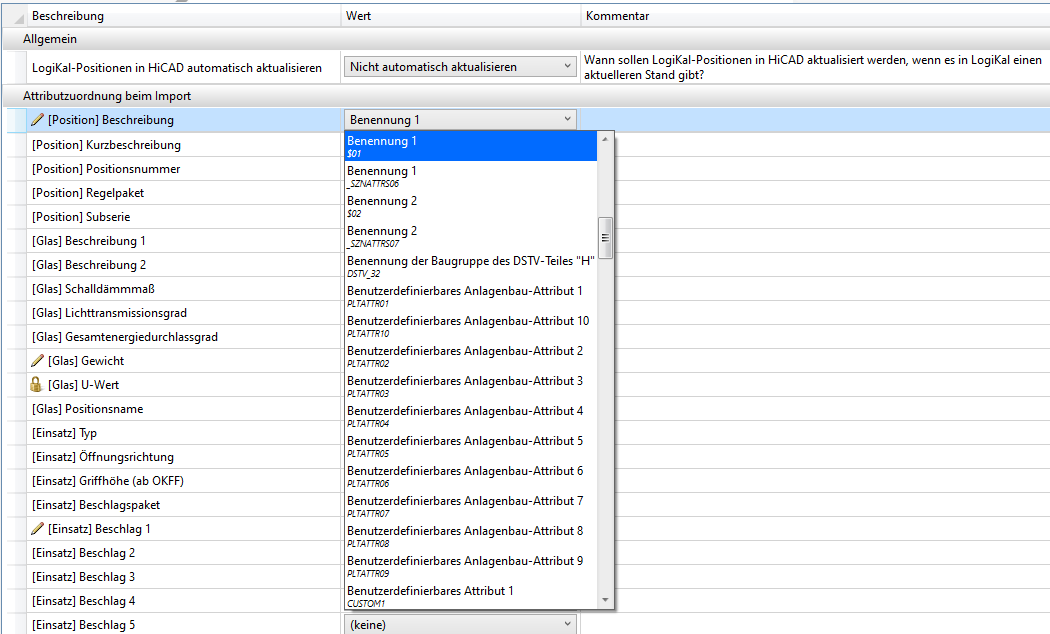

Um eines der aufgeführten Attribute einem HiCAD-Attribut zuzuordnen, wählen Sie einfach in der entsprechenden Zeile das gewünschte HiCAD-Attribut in der Auswahlbox, z. B.
Für die Übertragung von Zahlenattributen wie [Glas] Schalldämmmaß, [Glas] Lichttransmissionsgrad, [Glas] Gesamtenergiedurchlassgrad, [Glas] Gewicht oder [Einsatz] Griffhöhe (ab OKFF) müssen Sie ggf. benutzerdefinierte HiCAD-Attribute anlegen.
Dies geschieht mit Hilfe des Katalogeditors (CATEDITOR.EXE). Benutzerdefinierte Attribute werden dort daran erkannt, dass ihr Name mit "U_" beginnt. Attributen vom Zahlen-Datentyp Double, welcher an dieser Stelle erwartet wird, muss als DATAYTYPE der Wert "2" zugewiesen sein .
Beispiel eines benutzerdefiniertes Attributs im Katalogeditor
Für die oberste Baugruppe der LogiKal-Position wird das HiCAD-Attribut Sachnummer $BB beim Import von LogiKal-Positionen automatisch durch die Einstellungen in den Einbauoptionen bestimmt (Name der obersten Baugruppe).
Wird eines der oben in Tabelle aufgeführten LogiKal-Positionsattribute dem HiCAD-Attribut $BB zugeordnet, dann hat diese Zuordnung Vorrang vor der Namenseinstellung in den Einbauoptionen.
Sollen weitere LogiKal-Attribute übertragen werden, kann ggf. auch die Verwendung kundenspezifischer Systemattribute nützlich sein. Mehr dazu erfahren Sie in der Hilfe des Katalogeditors im Abschnitt Allgemeine Informationen > Systemattribute und Systemfarben.
|
|
