Oval auf Rund
Die Funktion erzeugt ein Bauteil aus einem Oval und einem Kreis. Dieses Bauteil kann als Kantblech oder als Solid erzeugt werden. Wählen Sie einen Einfügepunkt und geben Sie die notwendigen Parameter ein.

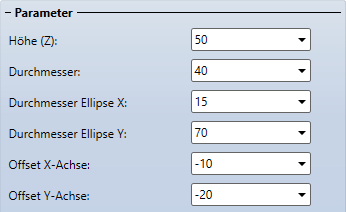

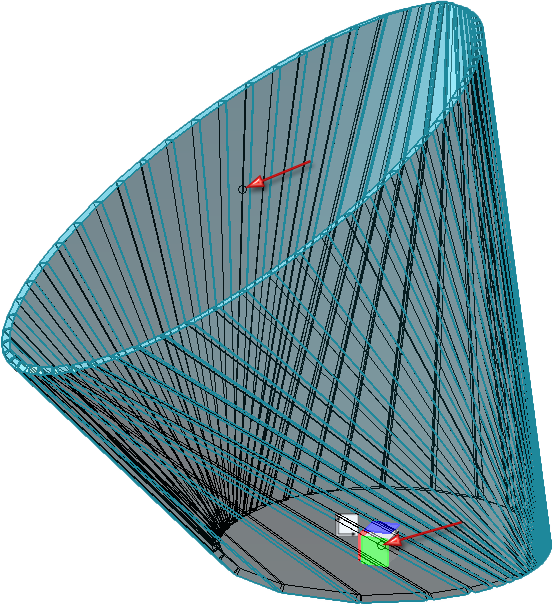

Mit dem Durchmesser Ellipse X und Durchmesser Ellipse Y defineren Sie das Oval und mit dem Durchmesser Boden definieren Sie den Kreis. Die Höhe (Z) gibt den Abstand von den zwei Formen an. Mit Offset werden ein Wert in X-Achse und ein Wert in Y-Achse angegeben, in die das Bauteil geneigt wird. Nachdem Sie die Blechparameter und das Genauigkeitskriterium eingestellt haben, können Sie durch Aktivieren/Deaktivieren der Checkbox Referenziert festlegen, ob das Teil referenziert gespeichert werden soll. Im Anschluss können Sie eine Sachnummer für das Bauteil angeben oder bei Halbzeug die voreingestellte Sachnummer beibehalten. Sie können einen beliebigen Einfügepunkt wählen, oder durch Absolut (A) die exakten Koordinaten eingeben, z.B. (0,0,0) oder (100,50,0). Bei Passpunkt wählen gibt es zwei Punkte, die Sie auswählen können.
