Boolesche Operationen

3D-Standard > Bearbeiten > Add...

Mit den Funktionen unter Add... führen Sie Boolesche Operationen durch.

Die Funktionen stehen - mit Ausnahme der Funktion Durchdringung bereinigen - jeweils in zwei Varianten zu Verfügung:

	Addieren Erzeugt die boolesche Vereinigung des aktiven Teils mit einem beliebigen anderen Teil der Konstruktion. Dabei werden auch die Nebenteile berücksichtigt.
	Addieren ohne Nebenteile Erzeugt die boolesche Vereinigung des aktiven Teils mit einem beliebigen anderen Teil der Konstruktion. Nebenteile werden hier nicht berücksichtigt.
	Subtrahieren Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil. Dabei werden auch die Nebenteile berücksichtigt.
	Subtrahieren ohne Nebenteile Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil. Nebenteile werden hier nicht berücksichtigt.
	Durchdringung bereinigen Subtrahiert eine Durchdringung vom aktiven Teil. Dabei können Sie die Facetten auswählen, zu denen das durch die Durchdringung entstehende Loch senkrecht stehen soll.
	Schnittmenge Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion. Dabei werden auch die Nebenteile berücksichtigt.
	Schnittmenge ohne Nebenteile Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion. Nebenteile werden hier nicht berücksichtigt.

Hinweise:

Bei Booleschen Operation wird immer die Farbe des aktiven Teils verwendet, d. h. die durch die Operation entstehenden Flächen erhalten immer diese Farbe. Es wird nicht die Farbe des angefügten/subtrahierten Teils verwendet.
Wird zu einem Solid ein Teil eines anderen Geometrie-Typs addiert (z. B. ein Teil mit Punkten oder Kanten), das kein Leerteil ist, dann bleibt dieses Teil nach der Addition unter dem Ergebniskörper erhalten. Von diesen erhalten bleibenden Teilen werden, falls vorhanden, automatisch die Referenzierung und das Feature entfernt.
Auf der Registerkarte Vereinfachen finden Sie die Funktion Alle Solids vereinigen . Mit dieser Funktion lassen sich alle zu einer Teileliste (Mehrfachauswahl) gehörenden Teile vom Typ Solid boolesch zu einem neuen Solid vereinigen.

Addieren

3D-Standard > Bearbeiten > Add... +/-

Mit dieser Funktion addieren Sie das aktive Teil und ein beliebiges anderes Teil der Konstruktion. Das aktive Teil wird mit dem identifizierten Teil boolesch vereinigt.

Identifizieren Sie das zu addierende Teil.
Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

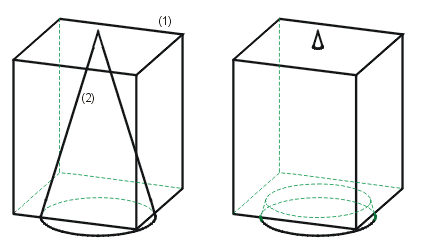

Links: (1) Aktiver Quader, (2) zu addierender Kegel, Rechts: Boolesche Vereinigung der Teile

Hinweis:

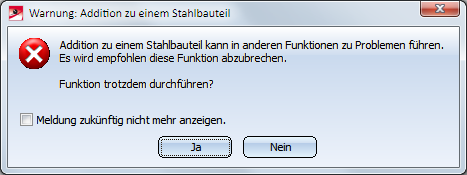

Das Addieren von 3D-Teilen zu einem Stahlbauteil kann zu Problemen bei nachfolgend aufgerufenen Funktionen führen. Beispiele sind Gehrungsschnitte, Anschlüsse, NC/NCX-Export, Zeichnungsableitung u. a. Auch die Berechnung von Attributen (Gewicht, Länge, ...) kann falsch sein. Aus diesem Grund erscheint dann beim Aufruf der Funktion der folgende Hinweis:

Sie können dann entscheiden, ob die Funktion ausgeführt werden soll oder nicht.

Soll diese Meldung zukünftig unterdrückt werden, dann aktivieren Sie die Checkbox Meldung zukünftig nicht mehr anzeigen. In diesem Fall wird dass Addieren ohne Rückfrage ausgeführt oder abgelehnt - je nachdem was Sie zuletzt im Meldungsfenster gewählt haben. Beachten Sie dabei bitte, dass die Checkbox sich nur auf die aktuelle HiCAD-Sitzung auswirkt.

Subtrahieren

3D-Standard > Bearbeiten > Add... > Subtrahieren

Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil.

Identifizieren Sie das Teil, das subtrahiert werden soll.
Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

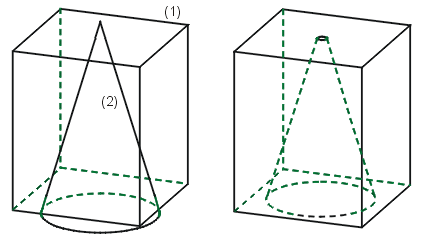

Links: (1) Aktiver Quader, (2) zu subtrahierender Kegel, Rechts: Ergebnis der Subtraktion

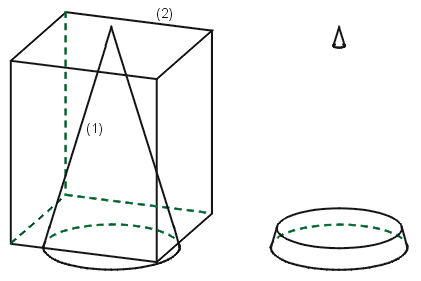

Links: (1) Aktiver Kegel, (2) zu subtrahierender Quader

Rechts: Ergebnis der Subtraktion

Schnittmenge

3D-Standard > Bearbeiten > Add... > Schnittmenge

Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion.

Identifizieren Sie das gewünschte Teil.
Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

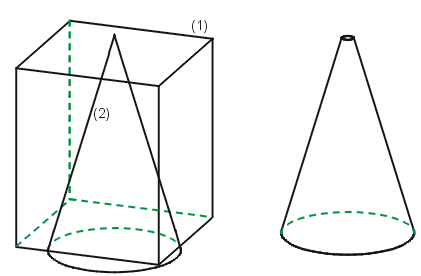

Links: (1) Aktiver Quader, (2) Kegel für den Schnitt
Rechts: Ergebnis
