Elemente ein-/ausblenden

Ansichten > Eigenschaften > Elemente ein-/ausblenden in Ansicht

Vor allem bei der Darstellung von Polyedern und Freiformflächen müssen bestimmte Kanten, die den Regeln des technischen Zeichnens widersprechen, ausgeblendet werden. Kanten erhalten daher eine interne Kennung, die sie als normale oder tangentiale Kante, als Netzkante in u-, v-Richtung, als Netzdiagonale oder als Polyeder-Mantelkante ausweist. u und v sind dabei die natürlichen Parameterrichtungen einer Fläche, z. B. Breiten- und Längengrade einer Kugel.

Darüber hinaus lassen sich mit dieser Funktion auch Baugruppenpunkte, isolierte Punkte, Schweißnähte, Bearbeitungsebenen, Signierungen und Schnittkanten in bestimmten Ansichten ein- bzw. ausblenden.

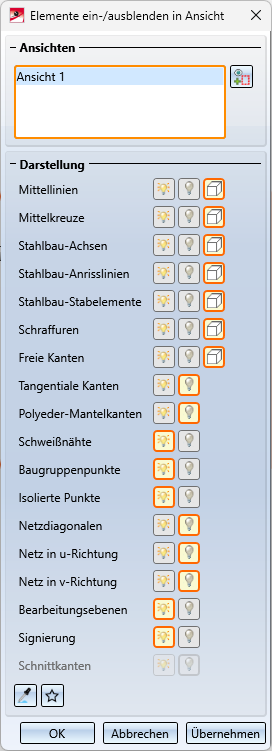

Das Dialogfenster

Im oberen Teil des Dialogfensters werden die gewählten Ansichten aufgelistet. Nach dem Aufruf der Funktion ist dies zunächst die aktive Ansicht bzw. die Ansichten der aktuellen Ansichtsliste.

Um weitere Ansichten auszuwählen, klicken Sie einfach in der Konstruktion auf den entsprechenden Ansichtsrahmen. Wird der Rahmen einer bereits gewählten Ansicht erneut angeklickt, dann wird die Ansicht aus der Liste entfernt. Alternativ lassen sich Ansichten auch aus der Liste entfernen, indem Sie in der Liste mit der rechten Maustaste auf den entsprechenden Eintrag klicken und dann die Funktion Elemente(e) aus der Liste entfernen wählen.

Für die verschiedenen Elemente lässt sich dann auswählen, ob sie

dargestellt ,
ausgeblendet oder
bei Hidden Line verdeckt

werden soll. Die jeweils gewählte Einstellung wird immer durch einen orangefarbenen Rahmen gekennzeichnet.

	Wechsel zur Ansichtsauswahl
	Die aktuellen Einstellungen lassen sich als Favoriten speichern und so jederzeit wiederverwenden. Die Speicherung erfolgt im Ordner ProgramData\ISD Software und Systeme\HiCAD 2024\Favourites\VisGUI\ShowAndHideElements. Mehr zur Favoritenverwaltung finden Sie hier.
	Mit dieser Funktion lassen sich die Einstellungen einer anderen Ansicht für die gewählten Ansichten übernehmen. Dazu wählen Sie in der Konstruktion die Ansicht aus, deren Einstellungen Sie übernehmen wollen.
OK	Die aktuellen Einstellungen werden für die gewählten Ansichten übernommen und die Funktion wird beendet.
Übernehmen	Die Funktion wird ohne Änderung der Ansichten abgebrochen.
Abbrechen	Die aktuellen Einstellungen werden für die gewählten Ansichten übernommen. Die Ansichtsliste im Dialogfenster wird geleert und der Dialog bleibt geöffnet.

Bei einer Mehrfachauswahl von Ansichten (Ansichtslisten) ist Folgendes zu beachten:
Unterscheiden sich die Einstellungen der in der Liste enthaltenen Ansichten, so wird dies im Dialog der Funktion durch eine blaue Umrandung der entsprechenden Einstellung gekennzeichnet.

Ein Beispiel:

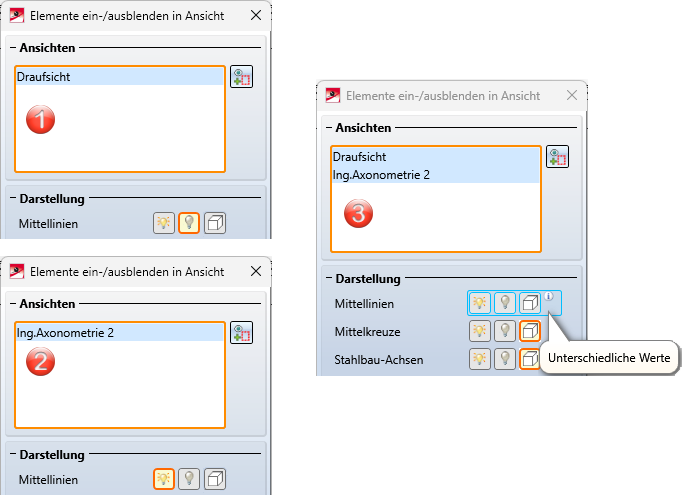

Die Konstruktion enthält eine Draufsicht, in der die Mittellinien ausgeblendet werden und eine Axonometrie, in der sie dargestellt werden. Wählt man nun beide Ansichten aus und ruft die Funktion Elemente ein-/ausblenden in Ansicht auf, so wird die Zeile MIttellinien blau umrandet und am Info-Button erscheint der Text Unterschiedliche Werte.

Die Funktion steht auch im Kontextmenü von Ansichten und Ansichtslisten zur Verfügung.

Die Kantenkennung

Um Kanten gezielt ein-/ausblenden zu können oder verdeckt darzustellen, müssen Sie wissen, welche Kantenkennung in welchem Element vorhanden ist bzw. vorhanden sein kann:

Kantentyp		Mögliche Darstellung
Mittellinien Mittelkreuze	Achsenkreuze und Flächenachsen zu verschiedenen 3D-Elementen	Darstellen Verdecken Ausblenden
Stahlbau-Achsen, Anrisslinien, Stabelemente	Stahlbauprofile, Stabelemente etc.	Darstellen Verdecken Ausblenden
Freie Kanten	Kanten, die an keiner Fläche hängen und nicht Bestandteil eines Kantenzuges sind. Freie Kanten können z. B. in Solidkörpern eine Symmetrieachse darstellen. Gewindekanten werden wie freie Kanten behandelt.	Darstellen Ausblenden
Schraffuren	Sollen Schraffuren nicht dargestellt werden, dann deaktivieren Sie die Option. Diese Einstellung gilt sowohl für 3D-Flächenschraffuren als auch für Schraffuren von Schnittansichten, Details und Ausbrüchen. Ist die Option aktiv, dann können Sie Schraffuren, die normalerweise nicht sichtbar wären, ausblenden. Solche Fälle können beispielsweise bei Schnittansichten auftreten.	Darstellen Verdecken Ausblenden
Tangentiale Kanten	Kanten, bei denen die angrenzenden Flächen einen Winkel von 0 Grad bilden.	Darstellen Ausblenden
Polyeder-Mantelkanten	Zylinder, Kegel (als Polyedermodell) Rundungen (je nach Generierung)	Darstellen Ausblenden
Schweißnähte	Symbolische Schweißnahtkanten (wirkt sich nicht auf Schweißnähte aus, die mit HiCAD Versionen vor 2017 erzeugt wurden)	Darstellen Ausblenden
Baugruppenpunkte	Baugruppenpunkte (automatisch oder manuell gesetzte Punkte) Beachten Sie, dass sich Baugruppenpunkte auch global mit den Funktionen Konstruktion > Eigenschaften > Sicht.. bzw. Konstruktion > Eigenschaften > Sicht... > Baugruppenpunkte Aus ausblenden lassen. Haben Sie Baugruppenpunkte auf diese Weise ausgeblendet, dann lassen sich diese mit der hier beschriebenen Funktion nicht wieder einblenden.	Darstellen Ausblenden
Isolierte Punkte	Isolierte Punkte - auch benannte Punkte, Symbolpunkte und Passpunkte Beachten Sie, dass sich isolierte Punkte auch global mit der Funktion Konstruktion > Sonstiges > Sicht.. ausblenden lassen. Haben Sie isolierte Punkte auf diese Weise ausgeblendet, dann lassen sich diese mit der hier beschriebenen Funktion nicht wieder einblenden.	Darstellen Ausblenden
Netzdiagonale Netz in u-Richtung Netz in v-Richtung	Kugel, Torus: Breitengrade (u-Richtung), Längengrade (v-Richtung) 3D-Rotationsteil, Querschnitt (v-Richtung), Linien zwischen Querschnitten (u-Richtung) Rundungen (je nach Generierung)	Darstellen Ausblenden
Bearbeitungsebenen	Bearbeitungsebenen - keine Skizzenebenen	Darstellen Ausblenden
Signierungen	Signierungen - zur Kennzeichnung oder Nummerierung von Bauteilen	Darstellen Ausblenden
Schnittkanten	Ist die Ansicht eine Schnittansicht, eine Detailansicht oder ein Ausbruch, dann lässt sich hier festlegen, ob die Kanten zwischen den Schnittflächen ein-/ausgeblendet werden sollen.	Darstellen Ausblenden

Die Einstellung Verdecken wirkt sich nur auf die Glasmodell-Darstellung aus.

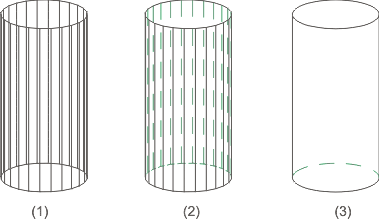

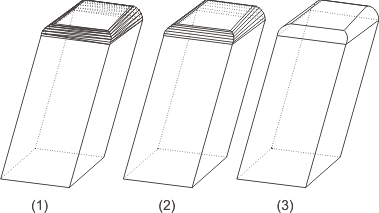

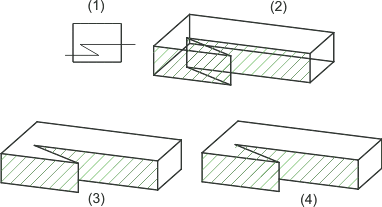

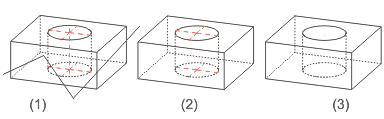

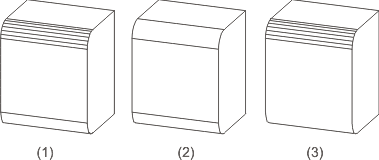

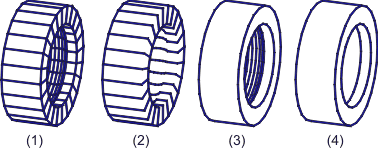

Beispielgrafiken:

Hinweise:

Bei Baugruppenpunkten und isolierten Punkten wirkt sich das Ausblenden immer nur auf die vorhandenen Punkte aus. Das heißt, werden weitere isolierte Punkte oder Baugruppenpunkte erzeugt, dann sind diese sichtbar. Es muss erst ein Neuberechnen der Ansicht erfolgen, in der die isolierten Punkte oder Baugruppenpunkte bereits auf Ausblenden eingestellt sind. Dazu verwenden Sie die Funktionen unter Ansichten neu berechnen im Kontextmenü der Funktion Neuzeichnen.

Weitere Funktionen zur Kantendarstellung in Ansichten finden Sie unter .

Verdeckte Kanten

legt Farbe und Linienart verdeckter Kanten fest

Lichtkanten

hebt Lichtkanten in Glasmodellen oder bei der Hidden-Line-Darstellung farbig hervor.

Darüber hinaus lassen sich mit der Funktion Kanten ein-/ausblenden beliebige Kanten eines Teils in der Glasmodell- und Hidden-Line-Darstellung ein-/ausblenden.

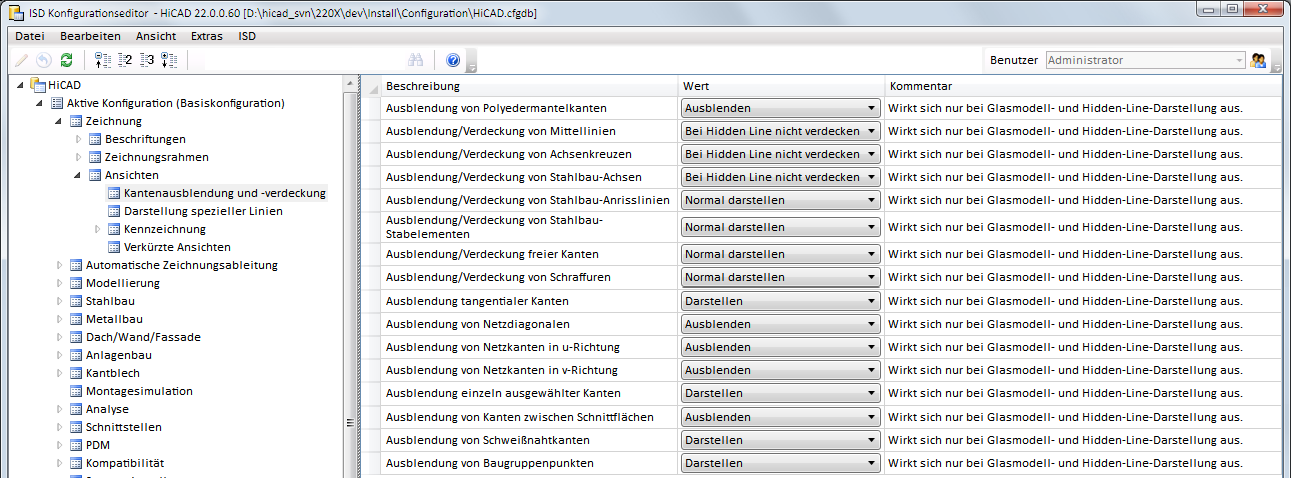

Die Voreinstellungen für das Dialogfenster lassen sich im Konfigurationsmanagement ändern und zwar unter Zeichnung > Ansichten > Kantenausblendung und -verdeckung.
