Hinweise zu Einstellungen im Konfigurationsmanagement

im Konfigurationsmanagement stehen verschiedene Einstellungsmöglichkeiten für den Stahlbau zur Verfügung.

Baugruppen	Beim Neuanlegen von Baugruppen, beim Bilden von Baugruppen aus vorhandenen Teilen und bei der automatischen Erzeugung von Baugruppen - z. B. bei Anschlüssen oder dem Einbau von Blechen im Stahlbau - wird als ISD-seitiger Defaultwert für die Sachnummer bzw. als Präfix der Sachnummer (beim Bilden von Baugruppen) der Text Baugruppe vorgeschlagen. Diese Einstellung lässt sich mit den Parametern unter Baugruppen ändern. siehe Baugruppen, Teile und Attribute
Verwendungsarten	Bei der automatischen Positionierung lässt sich Stahlbau-Baugruppen automatisch die Verwendungsart Zusammenbauträger oder Zusammenbaustütze zuordnen. Dazu müssen die Parameter unter Verwendungsarten entsprechend gesetzt werden. siehe Baugruppen, Teile und Attribute
Schnittwinkel	Hier legen Sie verschiedene Einstellungen für das Schnittschema fest. Beispielsweise lässt sich hier einstellen auf welchen Schenkel sich die Schnittschema angegebenen Schnittwinkel beziehen sollen, Querschnitt (Default) oder Profilachse welche Nachkommastellen des Schnittwinkels bei der Positionierung berücksichtigt werden sollen, ob auch bei Schnittwinkeln von 45° die Anschnittskennung in der Stückliste ausgegeben werden soll und unter welchen Bedingungen der Schnittwinkel nicht ausgegeben werden soll, weil die Gesamtlänge nicht der Schnittlänge entspricht. Die Schnittfläche ist bearbeitet. (Default) Die Schnittfläche ist an einer oder beiden Außenseiten bearbeitet.
Schnittwinkel	Hier legen Sie verschiedene Einstellungen für das Schnittschema fest. Beispielsweise lässt sich hier einstellen welche Nachkommastellen des Schnittwinkels bei der Positionierung berücksichtigt werden sollen und ob auch bei Schnittwinkeln von 45° die Anschnittskennung in der Stückliste ausgegeben werden soll.
DAST-Verbindungen	Hier lassen sich verschiedene Einstellungen für Anschlüsse festlegen, die noch DAST-Verbindungen unterstützen, z. B. Pfettenstoß 405 und 415.
Defaultmaterial	Hier lässt sich ein Defaultmaterial für Stahlbauteile voreinstellen. Dazu wählen Sie nach einem Klick auf das Symbol einfach das gewünschte Material aus dem Katalog Werkstoffe oder Anwenderwerkstoffe. siehe auch Stahlbaueinstellungen, Gewichtsberechnung
DSTV-NC	Für die DSTV-NC-Schnittstelle lässt sich hier das Verschiebemaß für Körnerpunkte einstellen und es lässt sich bestimmen, welches Attribut bei "H"-Teilen als Positionsnummer verwendet werden soll. siehe DSTV NC
Ausklinkung	Mit dieser Funktion legen Sie die stahlbauspezifischen Voreinstellungen fest für Ausklinkungen fest, z. B. die Ausklinkungsart oder den Abstand von Flansch und Steg. siehe Stahlbaueinstellungen, Ausklinkung
Produkte > Steigleiter	Mit diesen Parameter legen Sie die Voreinstellungen für den Einbau von Steigleitern fest, z. B. die Art der Holme, die KRA-Dateien für Podest, Korb und Sprossen, die Abmessungen der Steigleiter etc. siehe Steigleiter konfigurieren und einbauen
Produkte > Geländer	Hier bestimmen Sie, ob die vom Geländerkonfigurator zu erzeugenden Baugruppen stücklistenrelevant sein sollen oder nicht und zwar getrennt für Geländer-, Segment- und Komponentenbaugruppen. siehe Geländerkonfigurator > Voraussetzungen und Hinweise
Produkte > Treppen	Soll sichergestellt werden, dass das Schrittmaß einer Treppe stets normkonform ist, dann lässt sich dies hier festlegen. Auch die einzuhaltenden Richtlinien, beispielsweise landesabhängige Vorschriften, lassen sich hier definieren. ISD-seitig sind Richtlinien nach DIN 18065 vordefiniert. siehe Treppenkonfigurator
Darstellung	Hier legen sie die Voreinstellung für die Darstellung von Profilen, Blechen, Gitterrosten und Glasscheiben fest. siehe Stahlbaueinstellungen, Darstellung
Gewichtsberechnung	Diese Parameter bestimmen die Voreinstellungen für die Gewichtsberechnung von Profilen und Blechen in den Stahlbau-Einstellungen.. siehe Stahlbaueinstellungen, Gewichtsberechnung

Laden des aktuellen Artikelstammes von Halbzeugen in Anbauteilen

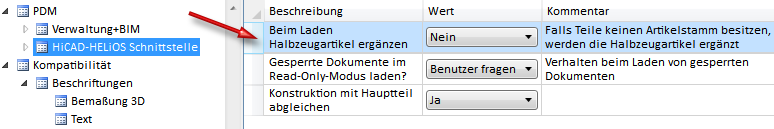

Beim Einbau von Anbauteilen, z. B. Stahlbauanschlüssen, Treppen und Geländer sowie Element- und Profilverlegungen etc., wird ein vorhandener Artikelstamm von Halbzeugen in der Regel nicht nach HiCAD übertragen. Dieses Verhalten kann im Konfigurationsmanagement geändert werden. Dort steht unter PDM > HiCAD-HELiOS Schnittstelle der Parameter Beim Laden Halbzeugartikel ergänzen zur Verfügung. Die ISD-seitige Voreinstellung ist Nein, d. h. der Artikelstamm von Halbzeugen wird nicht übertragen.

Sollen beispielsweise Artikelstämme von Halbzeugen aus Anwenderkatalogen übertragen werden, dann setzen Sie den Parameter auf Ja.

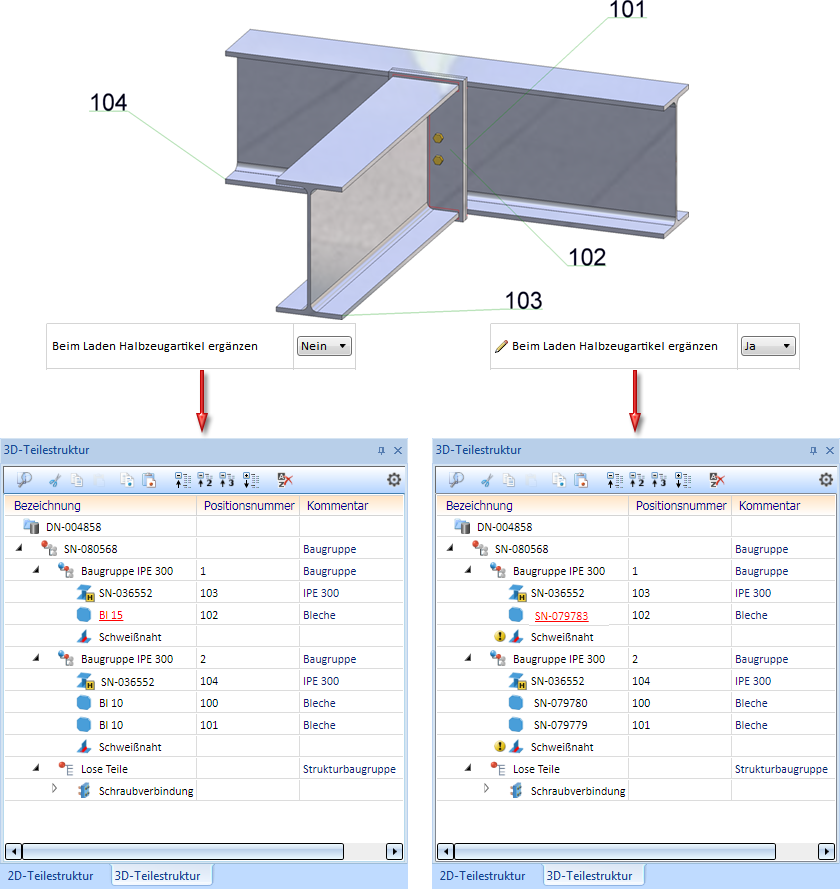

Ein Beispiel:

In diesem Beispiel ist eine neue Konstruktion angelegt und in die Datenbank eingetragen worden. Anschließend wurden zwei IPE-Profile eingebaut und mit dem Anschluss Profil an Steg mit 2 Blechen + Steife (1211) verbunden worden. Die Bleche Bl 15 und Bl 10 sind aus dem Halbzeug-Katalog gewählt worden und haben in der HELiOS Datenbank einen Artikelstamm. Die Abbildung zeigt anhand des ICN den Unterschied der verschiedenen Einstellungen im Konfigurationsmanagement.

Achtung:

Wenn Sie die die automatische Generierung von Haupt- und Nebenteilen in Baugruppen nicht verwenden wollen, dann können Sie dies im Konfigurationsmanagement unter Modellierung > Änderung der Teilstruktur > Haupt- und Nebenteile automatisch in Baugruppen generieren einstellen.

Dieses Vorgehen wird allerdings nicht empfohlen, da diese Funktionalität deutliche Vorteile liefert, insbesondere bei branchenübergreifenden Konstruktionen.

Baugruppen, Teile und Attribute (3D-STB) • Branchenübergreifende Konstruktionen (3D-STB)
