Geschweißtes Kreuzprofil
Mit dieser Funktion bauen Sie geschweißte Kreuzprofile - bestehend aus 5 oder 7 miteinander verschweißten Blechen - ein.

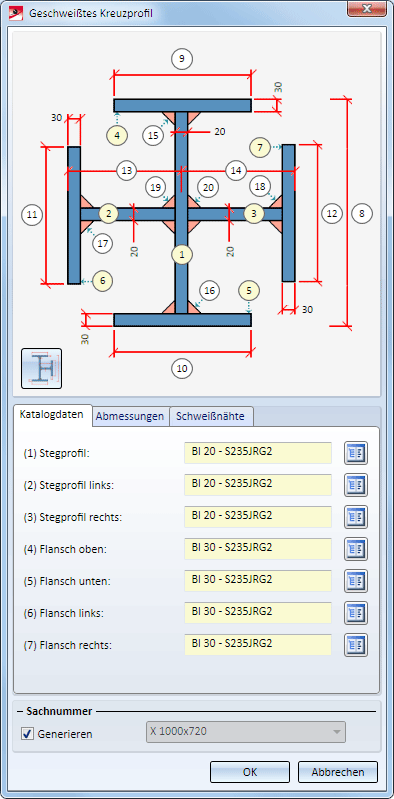

Zur Konfiguration des Profils wird das Dialogfenster Geschweißtes Kreuzprofil angezeigt. Alle für den Einbau relevanten Daten sind (Abstände, Maße der Bleche usw. ) im Dialogfenster deutlich gekennzeichnet.
Mit einem Klick auf das Symbol
können Sie zur Erstellung eines halben Kreuzprofils aus 5 miteinander verschweißten Blechen wechseln.

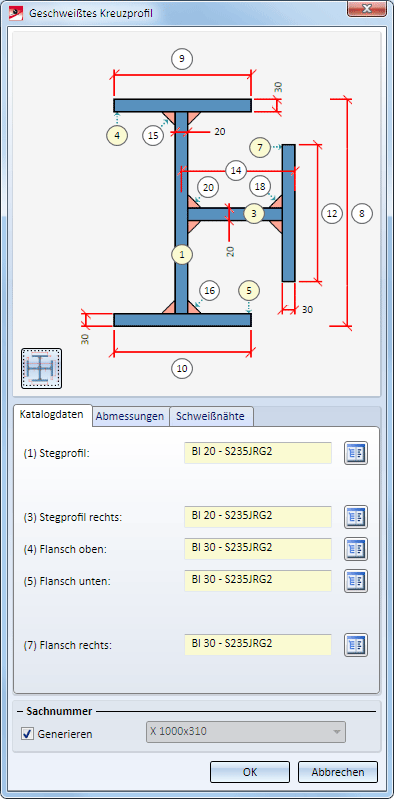

Einstellungen für halbes Kreuzprofil
Unter Sachnummer legen Sie die Profilbezeichnung fest. Ist die Checkbox Generieren aktiv, dann wird die Sachnummer automatisch generiert. Die Voreinstellung ist
Profilkennzeichen Profilhöhe x Stegbreite x Flanschbreite oben x Flanschhöhe oben x Flanschbreite unten x Flanschhöhe unten, zum Beispiel
X 1000x720
Wollen Sie eine andere Bezeichnung verwenden, dann deaktivieren Sie die Checkbox. Geben Sie die gewünschte Sachnummer ein oder wählen Sie einen bereits verwendeten Eintrag aus Listbox.

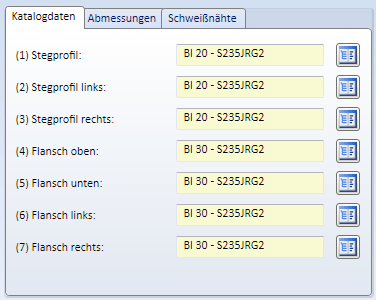

Katalogdaten
Auf der Registerkarte Katalogdaten legen Sie das Stegprofil und die Flansche fest.
Durch einen Klick auf das Symbol
lassen sich Stege und Flansche samt Material direkt in den entsprechenden Normteilkatalogen auswählen. Bei der Auswahl sind folgende Kataloge verfügbar:
|
|
Katalog |
|---|---|
|
Stegprofile |
Halbzeuge > Bleche |
|
Flansche |
Halbzeuge > Bleche Halbzeuge > Profile > Flachstahl |

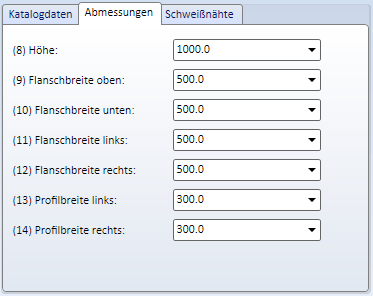

Abmessungen
Hier legen Sie die Gesamthöhe des Profils sowie die Breite der Flansche und Stege fest.
Sie können den gewünschten Wert direkt in das entsprechende Feld eintragen oder einen bereits verwendeten Wert aus Listbox wählen.
Die Breite der Stege, d. h. die Profilbreite links bzw. rechts, ist hier der Abstand zwischen der Achse des Hauptstegs und der Außenkante des linken bzw. rechten Flansches.

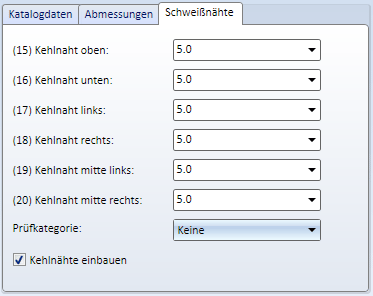

Schweißnähte
Hier bestimmen Sie, ob und wie Schweißnähte eingebaut werden sollen. Zur Zeit sind hier nur Kehlnähte möglich.
Sollen Kehlnähte eingebaut werden, dann aktivieren Sie die Checkbox. Geben Sie die Schweißnahtdicke an und wählen Sie - falls gewünscht - die Prüfkategorie. Diese wird benötigt, wenn Sie Schweißnaht-Prüfprotokolle erstellen wollen.
Mit OK wird der Einbau des Profils gestartet. Der Einbau geschweißter Profile erfolgt analog zum Einbau "einfacher" Normprofile.
Für ein geschweißtesKreuzrofil wird eine stücklistenrelevante Baugruppe erzeugt. Der Name dieser Baugruppe setzt sich zusammen aus dem Text Baugruppe und der Sachnummer des Profils, also z. B. Baugruppe X 1000x720. Darunter liegt das eigentliche Profil (als nicht stücklistenrelevante Baugruppe), dem die Bleche (Flachstähle) zugeordnet sind. Eines der Bleche - in der Regel der mittlere Steg - ist das Baugruppen-Hauptteil.

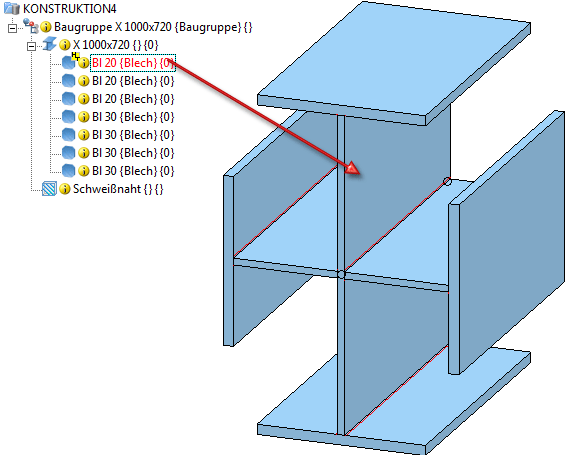

Beispiel:
Hinweise:
- Den beim Profileinbau erzeugten Baugruppen wird automatisch die Verwendungsart Geschweißtes Kreuzprofil bzw. Geschweißtes halbes Kreuzprofil zugeordnet. Dies ist für die Zeichnungsableitung wichtig.
- Auf geschweißte Profile lassen sich nicht alle Stahlbau-spezifischen Bearbeitungsfunktionen anwenden.
- Über den Objekt- und Gruppenfang-Modus der transparenten Symbolleiste lassen sich die Bleche oder das Gruppenprofil separat bearbeiten.
- Nachträglich ändern lässt sich ein geschweißtes Profil auch durch einen Doppelklick auf den entsprechenden Eintrag im Feature-Protokoll. In diesem Fall wird wieder das Dialogfenster Geschweißtes Kreuzprofil angezeigt. Sie haben dann die Möglichkeit, die Daten zu korrigieren. Zusätzlich steht beim Bearbeiten das Feld Gesamtlänge zur Verfügung, über das Sie die Profillänge korrigieren können.
