Profil abwickeln

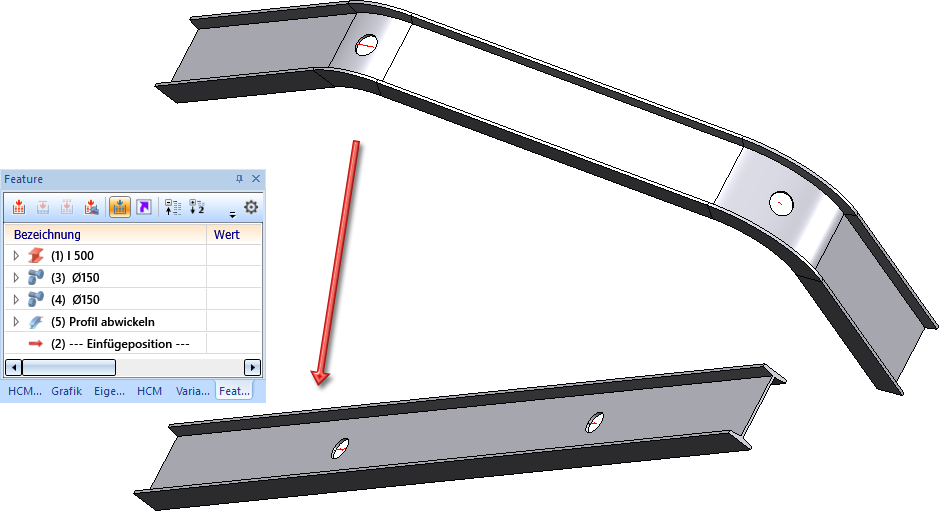

Gekrümmte Stahlbauträger lassen sich mit dieser Funktion abwickeln. Dies wird im Featureprotokoll (ähnlich wie bei der Biegesimulation im Blech) festgehalten. Bearbeitungen werden exakt mit abgewickelt. Beachten Sie aber, dass z. B. kreisrunde Bearbeitungen in der Abwicklung nicht mehr kreisrund bleiben.

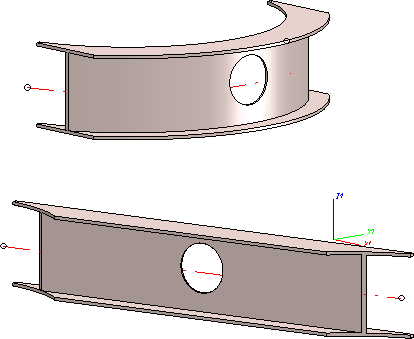

Auch mehrteilige Profile, die aus geraden und kreisförmig gebogenen Abschnitten bestehen lassen sich abwickeln. Die Abschnitte müssen jedoch tangential ineinander übergehen.
Mit HiCAD 2023 SP2 (V. 2802) hat sich der geometrische Algorithmus der Abwicklungsberechnung geändert. Daher kann es zu Änderungen des Ergebnisses kommen. Insbesondere liegen Profile, die auch bisher schon abgewickelt werden konnten, anders im Raum (siehe Abbildung). Bereits mit einer Version vor HiCAD 2023 SP2 abgewickelte Profile werden aber nicht verändert.

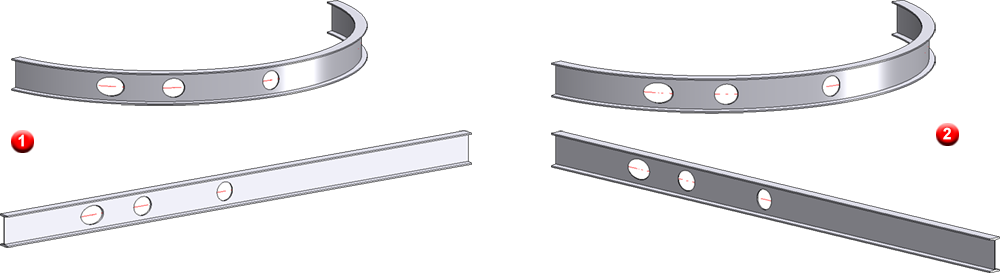

(1) Abwicklung mit HiCAD 2022, (2) Abwicklung mit HiCAD 2023 SP2
Hinweis:
Wird ein Nebenprofil eines mehrteiligen Profils ausgewählt, dann wird das gesamte mehrteilige Profil bearbeitet.
