Information zum Start vom Modul R+I-Schemata
- über die Startleiste den Ordner Programme und dort im Menü ISD... das HiCAD-Symbol wählen oder
- das HiCAD-Symbol auf dem Desktop anklicken.

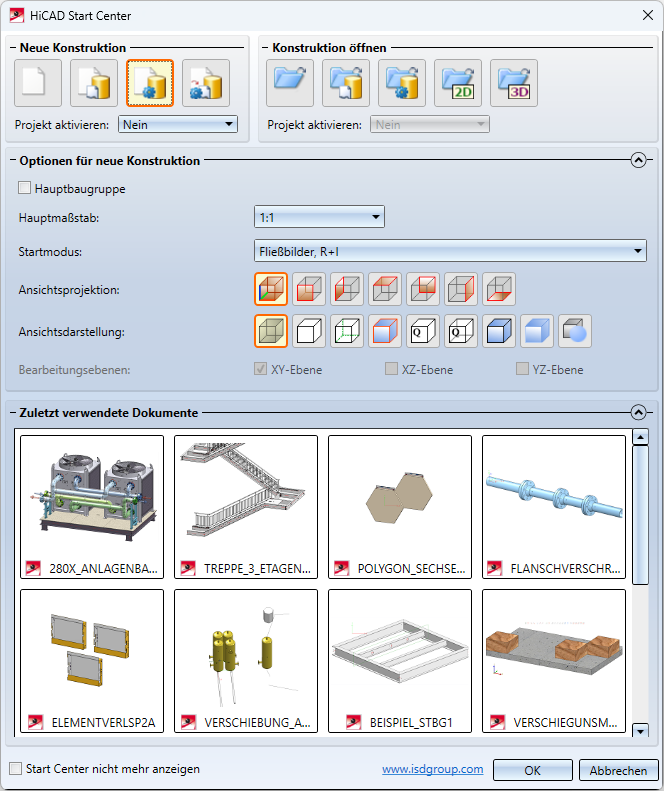

Aufruf über das Start Center
Der Aufruf des Moduls R+I-Schemata kann - sofern es nicht deaktiviert wurde - schon im HiCAD Start Center erfolgen. Wählen Sie dazu als Startmodus den Eintrag Fließbilder R+I.
Um ein neues Projekt anzulegen, klicken Sie unter Neue Konstruktion auf eine der vier Optionen. Wenn Sie ein bereits vorhandenes Projekt laden wollen, wählen Sie eine Option unter Konstruktion öffnen.
Soll das Projekt in der Datenbank verwaltet werden, bzw. wird es dort verwaltet, wählen Sie unter Neue Konstruktion eine der drei Optionen von Neukonstruktion mit Datenbank, ... aus. Wenn Sie eine Konstruktion aus einer Datenbank laden wollen, wählen Sie unter Konstruktion öffnen eine der zwei Optionen von Konstruktion laden über DB-... aus. Nach dem Verlassen des Start Centers wird automatisch die Registerkarte R+I-Schema angezeigt.
Neue Konstruktion erstellen ohne Eintrag in die Datenbank
Beim Neuanlegen eines Projektes ohne Verwendung der Datenbank wird der Name zunächst von HiCAD automatisch vergeben. Neue Projekte erhalten den Namen RI_Schema gefolgt von einer fortlaufenden Nummer, z.B. RI_Schema1, RI_Schema2 ... Die Dateinamenserweiterung ist .RPA.
Beim Speichern des Projektes fordert HiCAD Sie dann auf, den Namen zu bestätigen oder einen anderen Namen einzugeben.
Neue Konstruktion erstellen und in Datenbank eintragen
In diesem Fall erscheint die Maske zum Anlegen eines Dokumentstamms (siehe HELiOS-Hilfe).
Aufruf über das Menü
Innerhalb von HiCAD kann der Aufruf des Moduls R+I-Schemata über die Aktivierung der Registerkarte R+I-Schema in der Multifunktionsleiste erfolgen.
