Metallbau - Was ist neu?

Major Release 2024 (V. 2900)

Merfachselektion von Positionen beim Import von LogiKal nach HiCAD

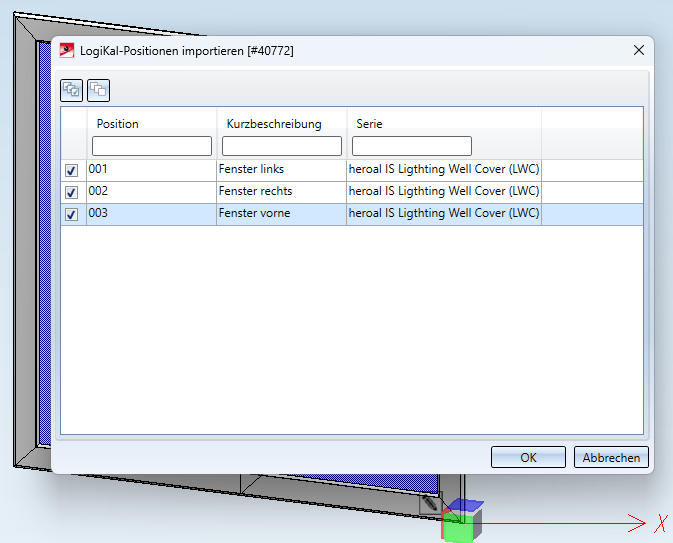

Beim Import mehrerer LogiKal-Positionen nach HiCAD über Import > Mehrere Fassaden + Einsatzelemente erscheint ein neuer Auswahldialog.



Hinweis: In früheren HiCAD-Versionen hieß der Funktionsaufruf Alle Fassaden + Einsatzelemente. Dieser hat alle Positionen eines ausgewählten LogiKal-Projektes ohne De-/ Selektionsmöglichkeiten importiert.

Austauschen von einzelnen Profilen

Bisher galt die Funktion Bearbeiten > Austauschen (über LogiKal austauschen, in Fassadenprofil) nur für mehrteilige Fassadenbau-Profile, die über die Funktion Neu > Profil (Fassadenprofil einbauen) eingebaut wurden.

Mit HiCAD 2024 wurde dies erweitert auf Einzelprofile, deren Einbau über Neu > Einzelnes Profil oder Neu > Fenster/Türprofil erfolgt ist.

Erweiterte Übertragung von LogiKal-Attributen

Das Attribut-Mapping zwischen HiCAD und LogiKal, welches Sie über das Konfigurationsmanagement einstellen können, wurde um die Textattribute [Profil] Farbe und [Glas] Name und um die (Integer-)Zahlenattribute [Position] Stückzahl und [Einsatz] Fluchttürfunktion erweitert.



Hinweis zu Integer-Zahlenattributen:

Wie bei Double-Zahlenattributen werden auch Integer-Zahlenattribute nicht übertragen, wenn der von LogiKal kommende Wert nicht in eine Zahl umgewandelt werden kann. D. h.: Wenn der Wert des Stückzahl-Positionsattributs aus irgendwelchen Gründen nicht als Ganzzahl von LogiKal übertragen werden sollte (z. B.. "0.5"), dann wird in diesem Fall kein Attribut-Wert nach HiCAD übertragen.



Hinweis zu "[Einsatz] Fluchttürfunktion":

Zum Ermitteln werden drei LogiKal-Fluchttür-Attribute geprüft. Wenn eines der drei LogiKal-Attribute "Fluchttür = Ja" aussagt, dann wird das konfigurierte HiCAD-(Integer-)Attribut auf "1" gesetzt. Sagen alle drei LogiKal-Attribute "Fluchttür=Nein" aus, dann wird das HiCAD-Attribut auf "0" gesetzt.

Fassade/ Einsatz mit Skizze: Skizze auf oberer Glaskante

Eine Verhaltensoptimierung der HiCAD-/LogiKal-Interaktion betrifft die Funktion Metallbau > Neu > Skizze (Fassade/Einsatz mit Skizze) :

Beim Einsatz mit Skizze wird die Skizze dabei auf die Position der oberen Glaskante transformiert.

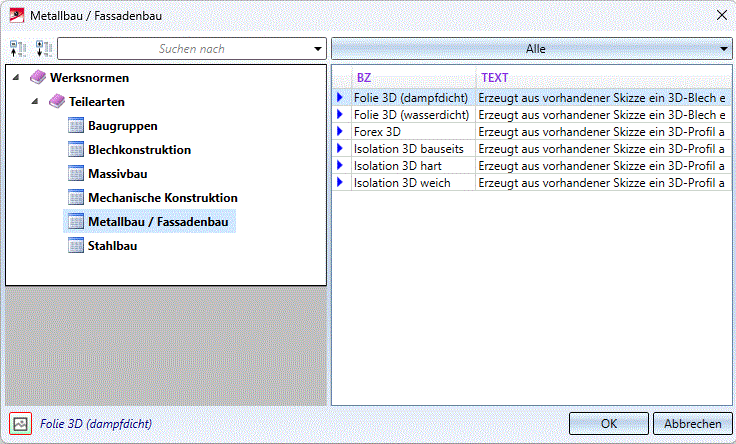

Bauwesen - Teileartkatalog 3D

Die Funktion Bauwesen - Teileartkatalog 3D im Andockfenster Bauwesen-Funktionen > Stahlbau > Bauwesen allgemein enthält Funktionen, die mittlerweile durch Neuentwicklungen ersetzt wurden und daher nicht mehr benötigt werden.

Im ersten Schritt sind daher die Einträge unter

entfernt worden. Die Struktur des Teileartkataloges bleibt aber zunächst erhalten, damit kundenspezifische Katalogeinträge in den oben genannten Bereichen auch nach einem HiCAD Update weiterhin verwendet werden können.
