Feature - Was ist neu?
Service Pack 2 2024 (V. 2902)
Neue Feature-Funktionen
In HiCAD 2024 SP2 wurden die Feature-Formeln um die folgenden Funktionen erweitert. Eine Liste der aktuellen Funktionen finden Sie hier.
|
Neue Funktionen |
|
|---|---|
|
Name |
Beschreibung |
|
part_of |
(o: Object): Part - Gibt das Teil zurück, zu dem die gegebene Geometrie gehört (Kante / Fläche / Profil). |
|
edge_start |
(e: Edge): Point - Gibt den Startpunkt einer Kante zurück. |
|
edge_end |
(e: Edge): Point - Gibt den Endpunkt einer Kante zurück |
|
face_area |
(f: Face): Real - Gibt die Oberfläche der Facette zurück. |
|
part_volume |
(p: Part): Real - Gibt das Volumen des Teils/Baugruppe zurück. |
|
part_mass |
(p: Part): Real - Gibt die Masse ("Gewicht") des Teils/Baugruppe zurück. |
|
part_center_of_volume |
(p: Part): Point - Gibt den Volumenschwerpunkt des Teils zurück. |
|
part_center_of_mass |
(p: Part): Point - Gibt den Massenmittelpunkt des Teils zurück. |
|
Neue mathematische Funktionen |
|
|---|---|
|
Name |
Beschreibung |
|
pi |
(): Real - Gibt die Kreiszahl PI zurück. |
|
tau |
(): Real - Gibt die volle Umdrehung im Bogenmaß (2x PI) zurück. |
|
e |
(): Real - Gibt die Basis des natürlichen Logarithmus zurück. |
|
min |
(x1: Real; x2: Real): Real - Gibt die kleinere Zahl von zwei Zahlen zurück. |
|
max |
(x1: Real; x2: Real): Real - Gibt die größere Zahl von zwei Zahlen zurück. |
|
clamp |
(x: Real; min: Real; max: Real): Real - Gibt eine Zahl gebunden im Bereich zwischen min und max zurück |
|
atan2 |
(y: Real; x: Real): Real - Gibt den gerichteten Winkel auf Basis des Vollkreises (vier Quadranten) zurück. |
Service Pack 1 2024 (V. 2901)
Benennung der Feature-Funktionen
Die Funktionsnamen der Feature-Formeln wurden überarbeitet und vereinheitlicht. Eine Liste der aktuellen Funktionen finden Sie hier.
Funktionen in bestehenden Zeichnungen, die mit HiCAD 2024 SP1 ersetzt wurden, werden weiterhin ausgewertet.
Verbundenes Feature beim Gehrungsschnitt von Profilen
Bei einem Gehrungsschnitt zwischen benachbarten Profilen wird für jedes Teil ein separates Feature angelegt. In diesem Fall sind die beiden Features miteinander verbunden. Das bedeutet, dass bei Änderungen an einem der Features automatisch auch das andere Feature entsprechend geändert oder gelöscht wird.
Major Release 2024 (V. 2900)
Feature bei der Teile- und Blecherzeugung
In den Funktionsdialogen der Erzeugung von Teilen und Blechen steht die Checkbox Feature ab HiCAD 2024 nicht mehr zur Verfügung. Das heißt, bei der Erzeugung wird jetzt immer ein entsprechendes Feature angelegt.
Featurevariante erstellen

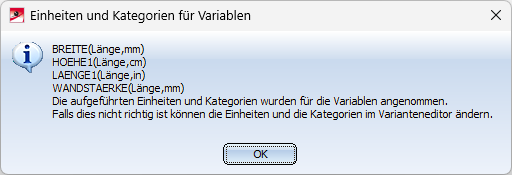

Bei der Erstellung einer Featurevariante (als VAA-Datei) werden nun die vergebenen Einheiten berücksichtigt und beim Speichern der Variante mit der Funktion Featurevariante erzeugen
zur Information angezeigt. Mit dem Varianteneditor können Sie dann die Einheiten in der VAA-Datei ändern.
